建筑排水用红漆檐沟构件三维结构

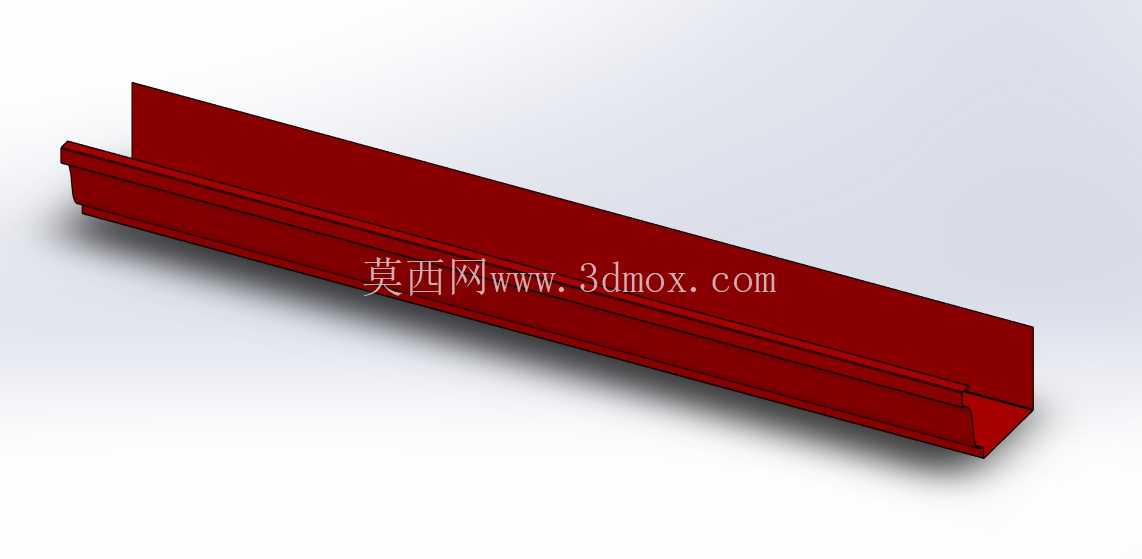

　　在民用建筑屋面排水系统的布设环节，檐沟作为承接屋面径流雨水的核心导排构件，其结构合理性直接影响整套排水系统的泄流能力与安装适配性，本次建模的檐沟构件针对低层坡屋面的排水需求做了针对性结构优化，区别于常规成品檐沟的通用化截面，该构件采用了带内凹导水弧面的异型槽体结构，槽体外侧做了加厚折边处理，既提升了构件自身的抗形变能力，也能在拼接安装时为相邻段的密封搭接提供足够的贴合面。从实际工程应用场景来看，这类檐沟多适配于彩钢瓦、烧结瓦屋面的檐口安装，承接顺着屋面坡度流下的雨水后，通过槽体预设的坡度将雨水导流至落水口位置，避免雨水直接冲刷檐口墙面与建筑基础，减少墙面渗水、地基沉降不均等常见工程问题。

　　构件的截面设计充分考虑了雨水流动的水力特性，槽底设置了微小的纵向找坡角度，避免槽内积水残留引发的锈蚀、杂物淤积问题，槽体上沿的外翻边结构既可以提升整体刚度，也能在安装时直接卡入檐口预设的固定挂件卡槽内，减少现场安装时的焊接、打孔工序，降低施工难度。从安装边界来看，该构件单段的有效安装宽度为150毫米，这个尺寸是结合常规屋面的汇水面积计算得出的，能够满足每平方米屋面0.7升/秒的降雨强度下的泄流需求，不会出现雨水漫过檐沟上沿的溢流问题。槽体端部的结构做了承插式搭接设计，相邻两段檐沟对接时可以直接将一端插入另一端的预留搭接位，配合密封胶填缝即可实现可靠的防水连接，不需要额外加装连接接头，减少了系统的渗漏点。

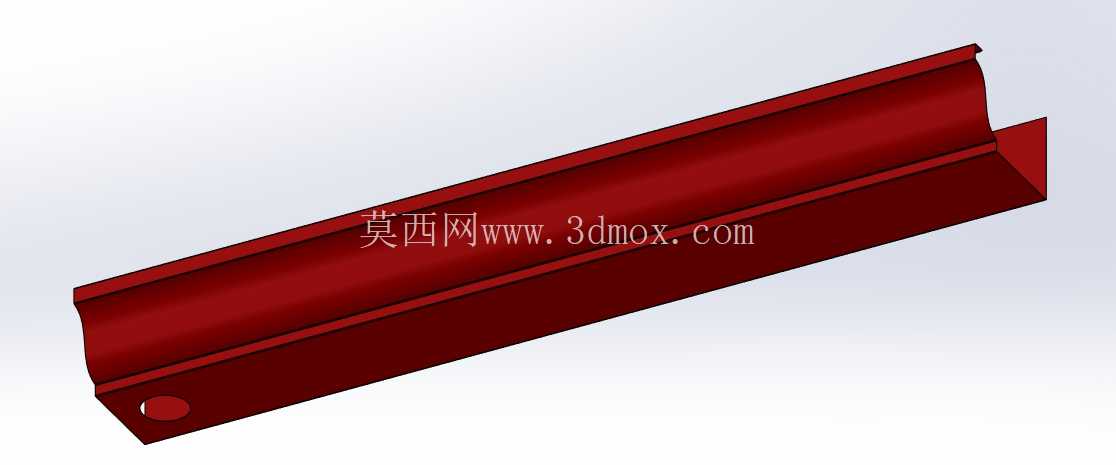

　　槽体侧壁预留的圆形开孔是为落水斗安装预留的接口位，开孔位置距离槽端的距离经过精准测算，既保证落水斗安装后不会影响相邻段的搭接，也能让槽内的雨水以最短路径汇入落水管道，减少水流在槽内的停留时间。在建模过程中，对槽体的折弯圆角做了精准控制，避免过小的折弯半径导致板材加工时出现应力开裂，同时也减少了槽内的直角死角，降低落叶、灰尘等杂物在槽内淤积的概率，日常维护时只需要通过高压水枪冲洗即可完成槽内清理，不需要人工掏挖。构件外侧的红色涂装是常规的防锈防腐涂层，建模时还原了涂层的均匀覆盖效果，所有的折边、开孔位置都做了涂层包覆的结构预留，避免加工时出现涂层漏涂的问题，提升构件在户外露天环境下的使用寿命。

　　从结构强度来看，槽体的板材厚度经过受力验算，在积雪厚度200毫米的荷载工况下，槽体的最大形变位移不超过2毫米，不会出现槽体变形脱落的问题，完全满足大部分温带、亚热带地区的屋面使用需求。安装时只需要按照檐口的总长度计算所需的构件段数，在檐口位置预先固定好配套的挂接件，再将檐沟逐段卡入挂件，调整好纵向坡度后完成接缝密封和落水斗对接即可，整个安装过程不需要大型设备，两名施工人员即可完成单栋住宅的檐沟布设作业，大幅提升施工效率。
