切向进料式水力旋流分离装置结构设计

在矿山选矿、湿法冶金、工业废水预处理、钻井泥浆固控这类需要连续相流体与分散相颗粒快速分离的工况里，水力旋流器是极少需要额外动力输入就能完成分级、浓缩、分离作业的核心单元设备，和依靠滤网截留、重力沉降的分离设备不同，它完全依托进料流体自身的压力能在腔体内形成强制涡旋，靠不同密度相的离心力差实现分离，没有运动部件的结构特性让它的运维成本远低于带搅拌、带滤材的分离设备，在高磨蚀性浆料输送的工况下优势尤其明显。

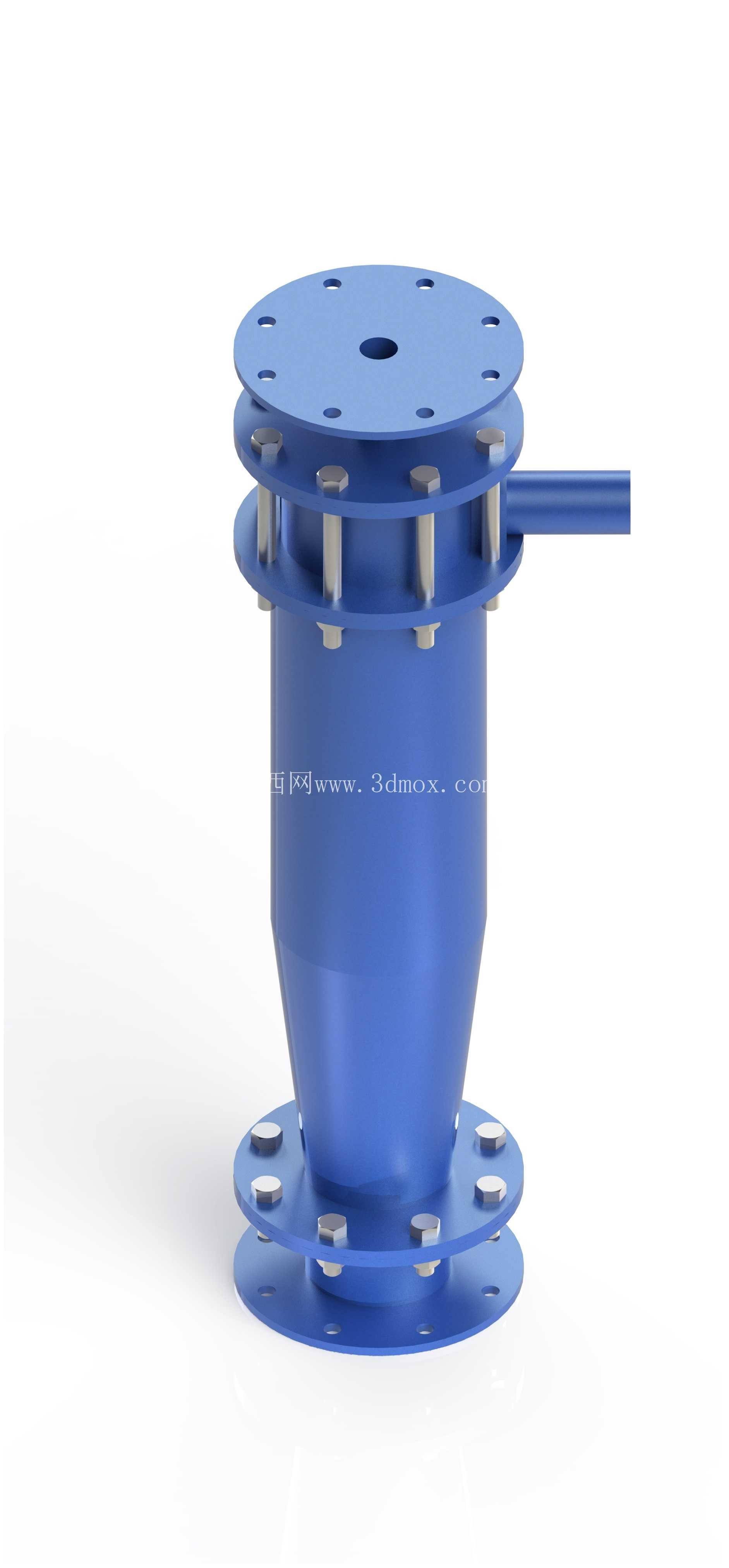

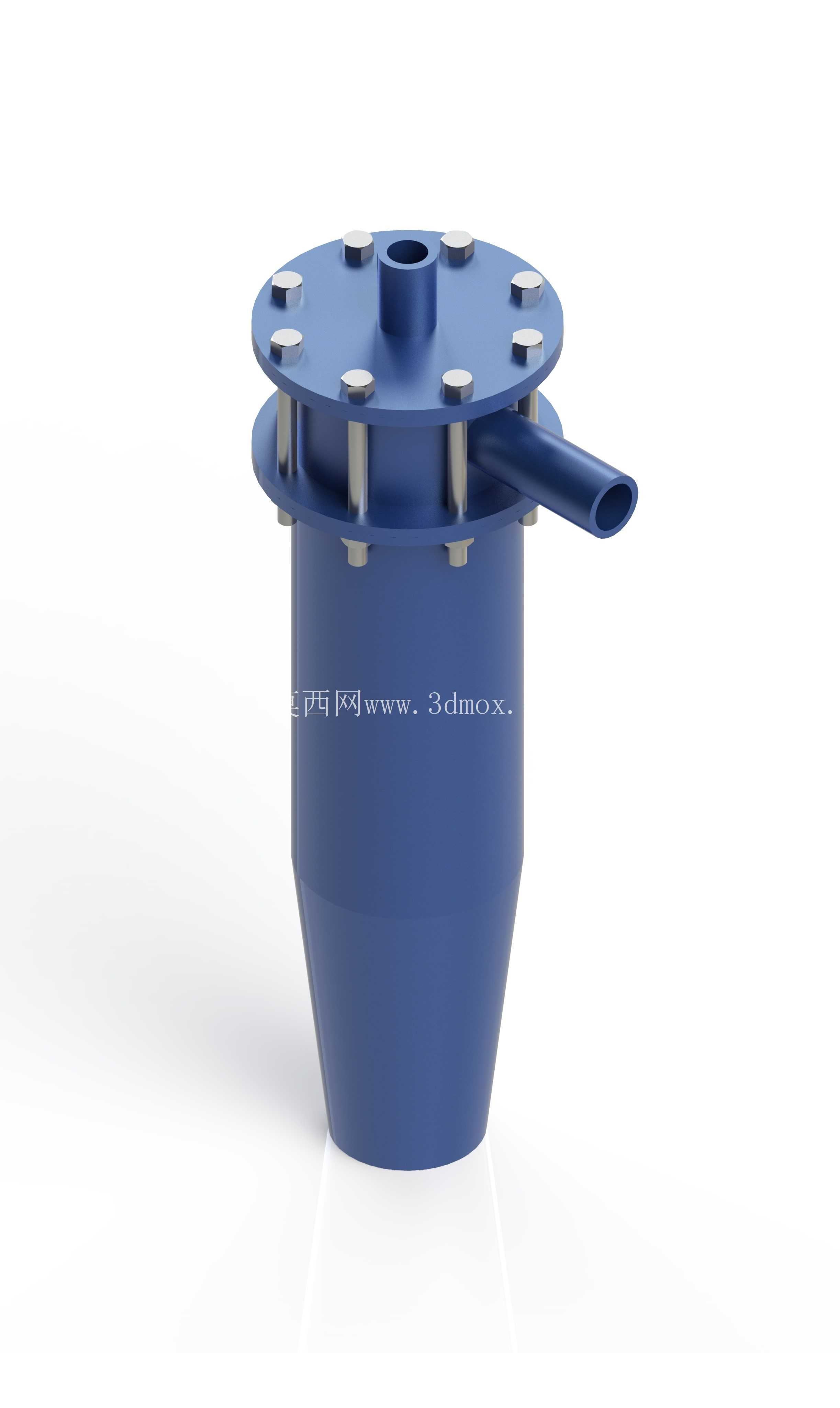

这套结构的设计逻辑完全围绕旋流场的稳定建立展开，顶部采用法兰快开结构，法兰端面上均布8组螺栓连接位，搭配等长的双头螺柱与压紧螺母，既可以保证顶盖与筒体之间的密封压力均匀，避免带压进料时出现漏浆问题，也能在内部耐磨衬件磨损后快速开盖更换，不需要整体拆卸设备管线。顶盖中心位置开设的是溢流口，也就是分离后低密度液相的排出通道，这个口径的尺寸直接决定了分离粒度的下限——口径越小，能截留的固相颗粒粒径越小，但对应的处理能力会同步下降，设计时需要匹配进料压力与处理量做平衡。筒体侧面切向伸出的是进料管，切向进料的角度严格与筒体内壁相切，避免进料流体直接冲击中心溢流管造成流场紊乱，进料管的通径设计要保证进料流速在5-12m/s的合理区间，流速过低无法形成足够强度的涡旋，流速过高则会造成筒体局部磨损过快，同时增加不必要的进料泵能耗。

筒体段采用等径直筒结构，是旋流场的主要形成区域，进料流体进入筒体后沿内壁做高速圆周运动，密度较大的固相颗粒在离心力作用下被甩向筒壁，沿壁面螺旋向下运动；下方连接的锥段采用大锥角收敛结构，锥段的角度直接影响颗粒向下运动的阻力与内旋流的抬升强度，锥角越小，分离粒度越细，但设备整体高度会增加，锥角过大则会造成粗颗粒混入溢流，影响分离精度。锥段底部的底流口是高密度固相的排出通道，底流口与溢流口的直径比是控制分离产物浓度的核心参数，设计时可以根据工况需求更换不同口径的底流口衬套，适配不同浓度的进料浆料。

从安装边界来看，整套设备采用立式安装方式，顶部法兰可以通过支架固定在作业平台上，进料管、溢流管、底流口均采用标准法兰连接接口，不需要额外做非标转接，安装时需要保证设备的垂直度偏差不超过1°，否则会造成内部旋流场偏斜，出现一侧壁面异常磨损、分离效率下降的问题。设备的整体高度控制在常规选矿平台的层间安装尺寸范围内，侧面进料管的伸出长度预留了法兰安装的操作空间，顶部螺栓的排布位置预留了扳手操作的间隙，不需要额外制作专用工装就能完成日常的拆装维护。

在实际工况适配中，这套结构可以根据处理介质的磨蚀性选择不同的内衬材质，处理高磨蚀性矿浆时可以在筒体内壁、锥段内壁加装耐磨陶瓷或者聚氨酯衬套，处理腐蚀性流体时可以整体采用不锈钢材质加工。和传统的沉降槽相比，这套设备的占地面积仅为同处理能力沉降设备的十分之一，分离时间从数十分钟缩短到数秒，能够连续化作业，不需要人工定期清理滤渣，在闭路磨矿分级、尾矿干排前的浓缩、含油污水的除油除杂、化工浆液的晶体分级等场景中都能稳定运行。设计时特意规避了内部的突出结构，所有连接位置都做了平滑过渡，避免局部湍流造成的能量损失，同时减少颗粒在壁面的堆积堵塞问题，即使处理浓度较高的浆料也能保持排料顺畅。
