单缸内燃机曲柄活塞配气机构结构展示

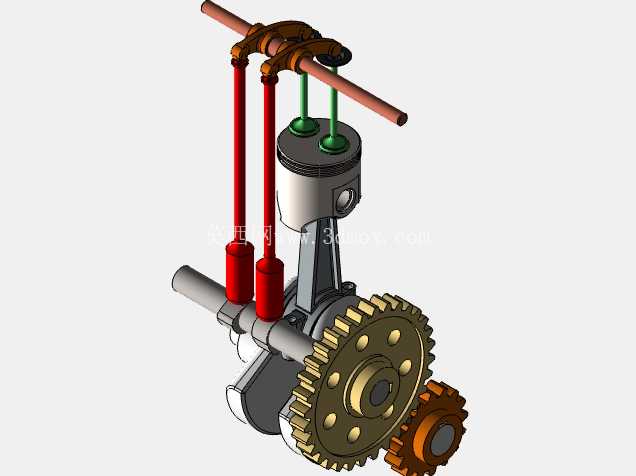

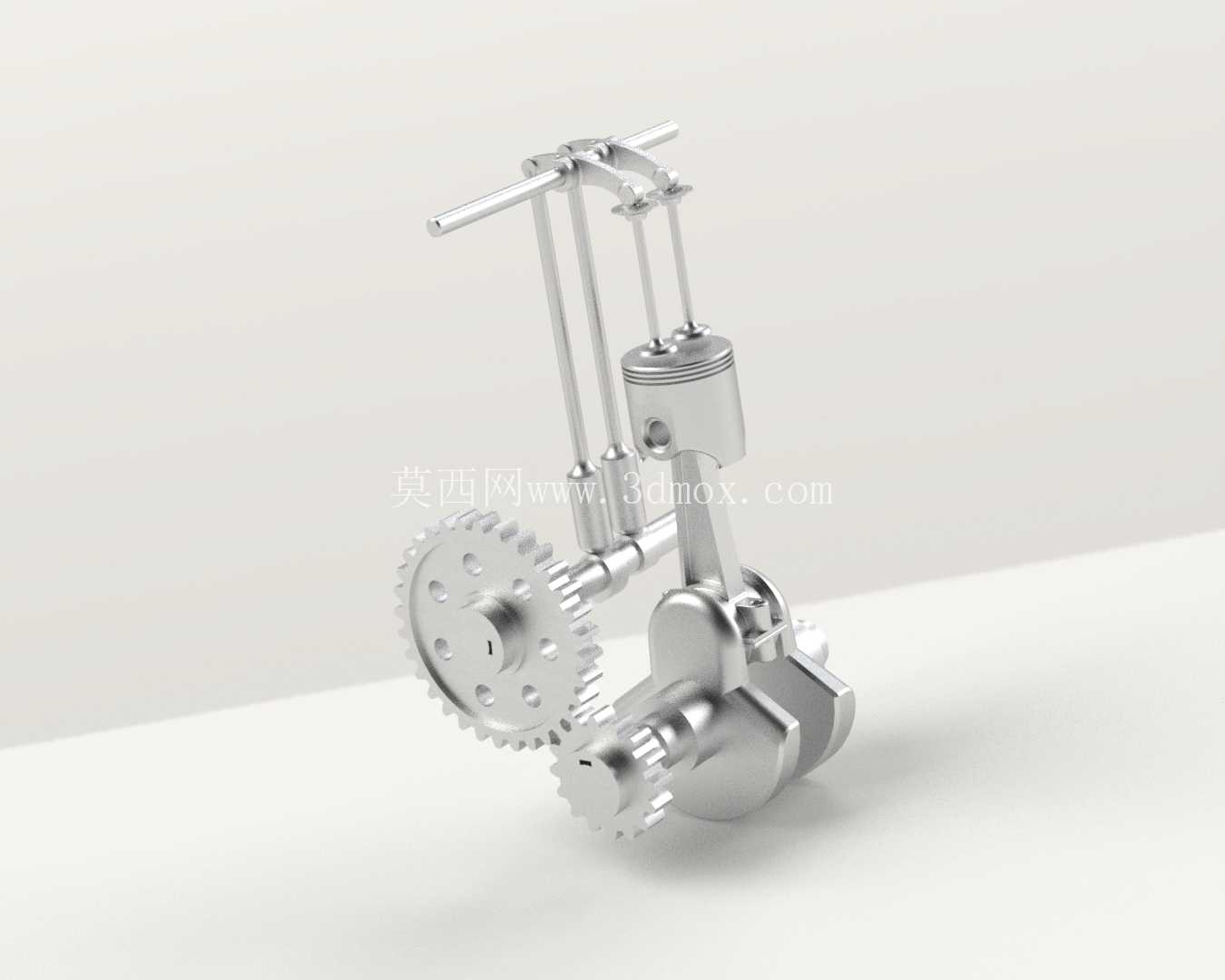

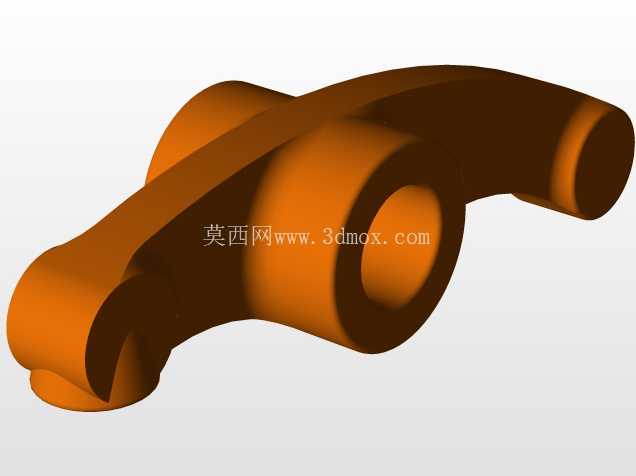

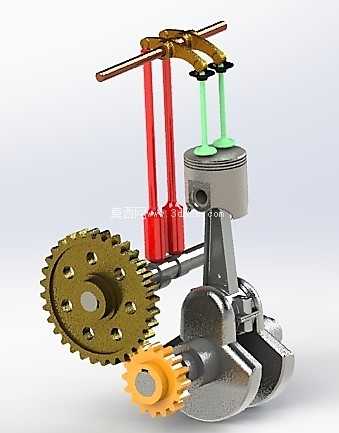

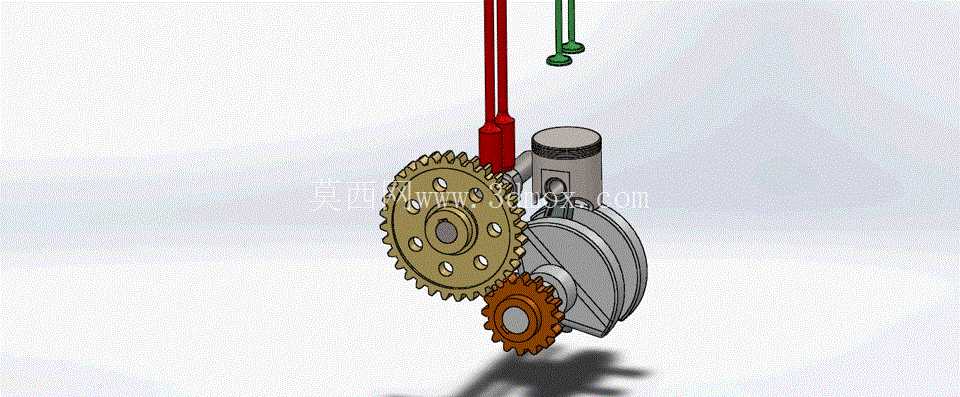

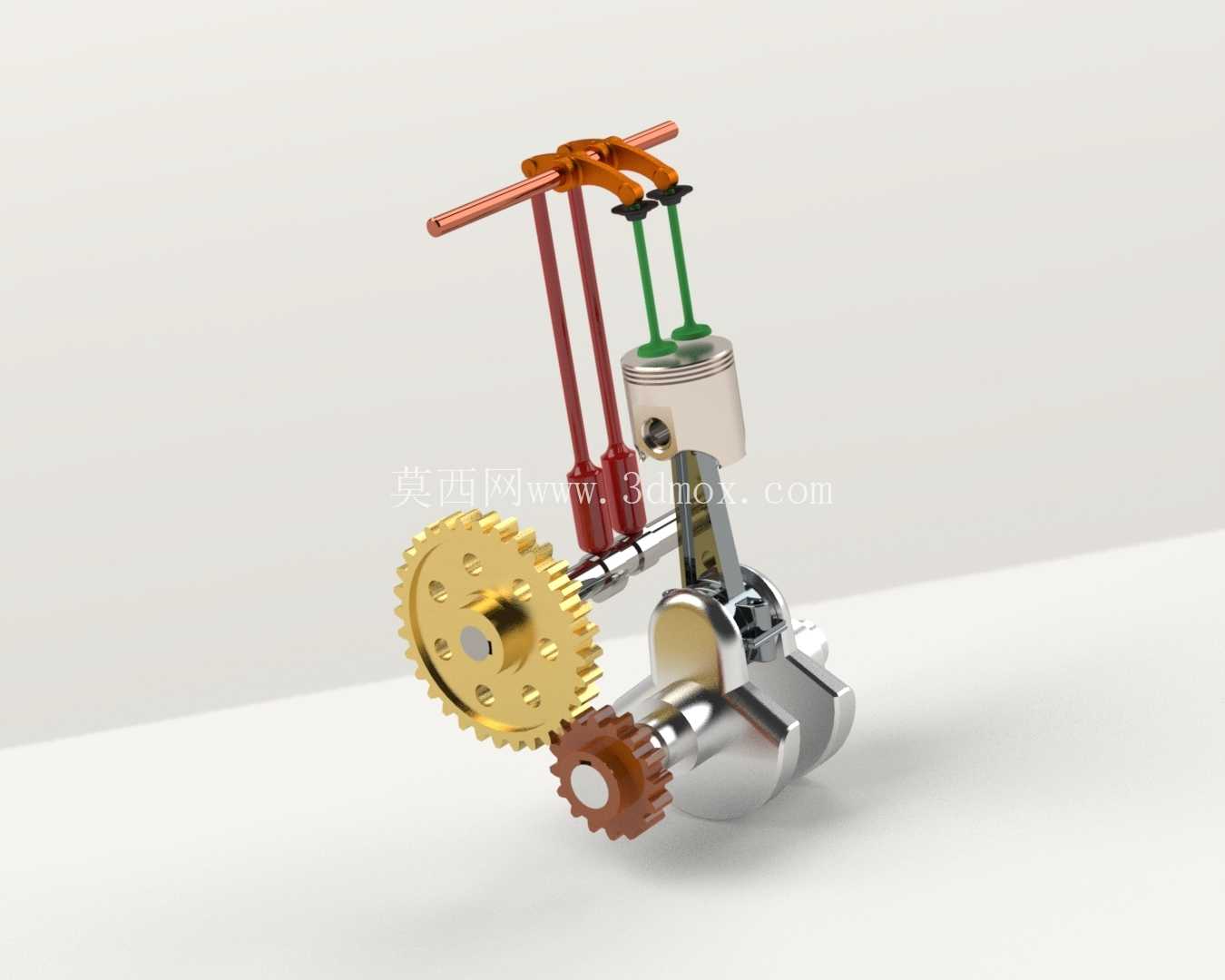

　　这套结构还原了小型单缸内燃机的核心运动逻辑，覆盖了从动力输出到进排气控制的完整传动链路，常被用于小型通用动力设备的原理教学、结构验证场景，也可作为入门级动力装置设计的参考蓝本，适配园林机械、小型发电机组、迷你摩托这类对动力体积要求紧凑的设备开发需求。从实际功能来看，这套结构完整复现了内燃机四个工作冲程的运动配合：曲轴旋转时，通过曲柄连杆带动活塞在气缸内做往复直线运动，完成进气、压缩、做功、排气的行程切换；曲轴端部的传动齿轮将动力传递给凸轮轴，凸轮通过挺柱、推杆驱动气门组按固定相位开合，精准匹配活塞的运动位置，保证进排气时序与气缸内工作状态同步，避免出现气门干涉、配气错位的问题。

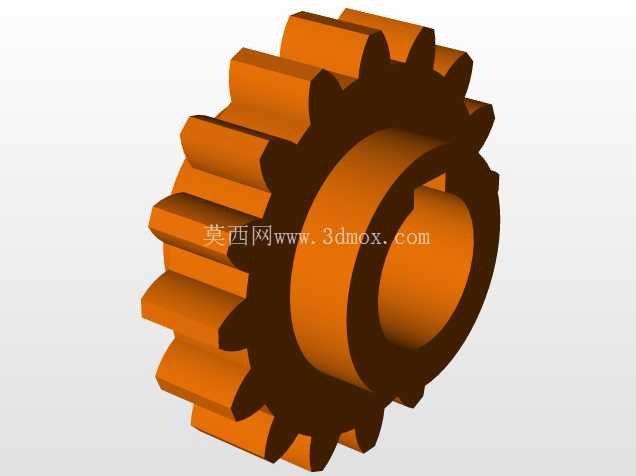

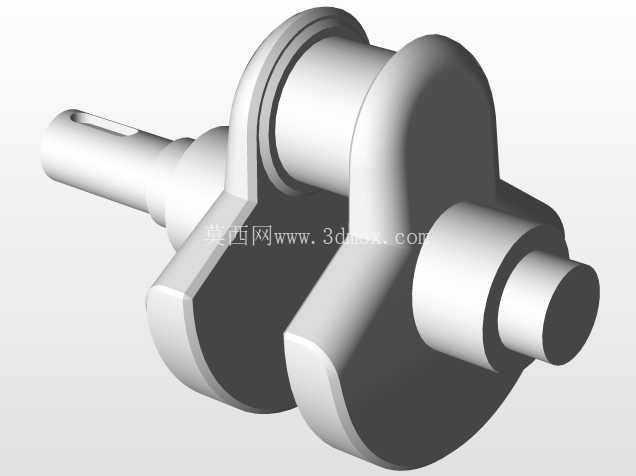

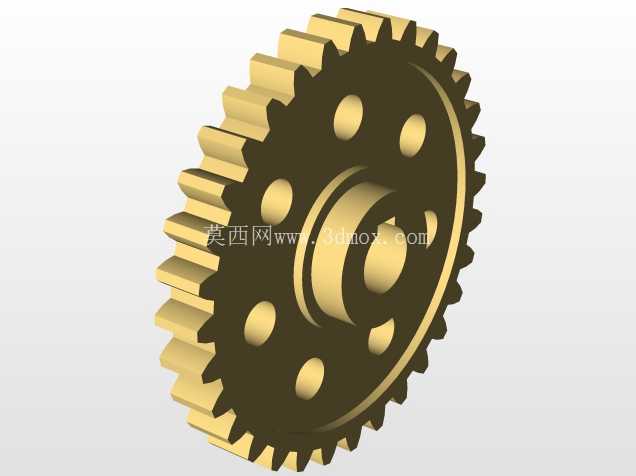

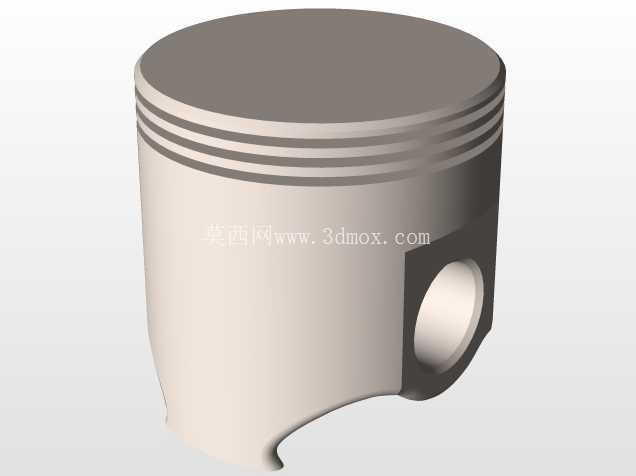

　　设计过程中优先考虑了运动干涉的规避，所有运动副的行程边界都做了冗余校核：活塞处于上止点时，活塞顶面与气缸盖的燃烧室预留了合理的压缩间隙，既保证压缩比满足设计要求，又不会出现活塞碰撞气门的故障；凸轮的型线经过平滑处理，保证气门开合过程无冲击，降低传动过程中的噪音与磨损；齿轮组采用定比传动，严格保证曲轴与凸轮轴的转速比为2:1，匹配四冲程发动机的工作循环要求。安装边界方面，整套结构的核心安装基准为曲轴的两个支撑轴颈，设计时将两个支撑位的同轴度公差控制在0.02mm以内，避免曲轴旋转时出现偏磨；气缸与曲轴箱的连接面采用平面定位，安装时需保证气缸轴线与曲轴轴线的垂直度，否则会加剧活塞环与气缸壁的偏磨，缩短整机使用寿命；气门导管与气缸盖的配合采用过盈压装，保证气门往复运动的直线度，避免气门密封不严出现漏气问题。

　　从结构细节来看，连杆大小头的轴瓦位置预留了润滑通道，实际运行时可通过曲轴箱内的飞溅润滑为运动副提供润滑油膜，降低摩擦阻力；齿轮组的侧隙控制在合理范围，既不会因侧隙过大出现传动冲击，也不会因侧隙过小出现卡滞、发热的问题；气门弹簧的刚度经过匹配，保证凸轮旋转到基圆位置时气门能快速回位密封，同时不会因弹簧刚度过大增大凸轮的磨损。这套结构没有冗余的装饰性设计，所有部件都服务于动力传递与运动配合的核心需求，每个零件的尺寸、位置都经过运动仿真验证，能直观展示内燃机的核心工作原理，对于刚接触动力结构设计的从业者来说，可通过拆解这套结构理解各部件的配合逻辑，掌握配气相位、曲柄连杆运动规律的实际应用方式，也可在此基础上调整缸径、行程、凸轮型线等参数，适配不同功率需求的小型动力设备开发。
