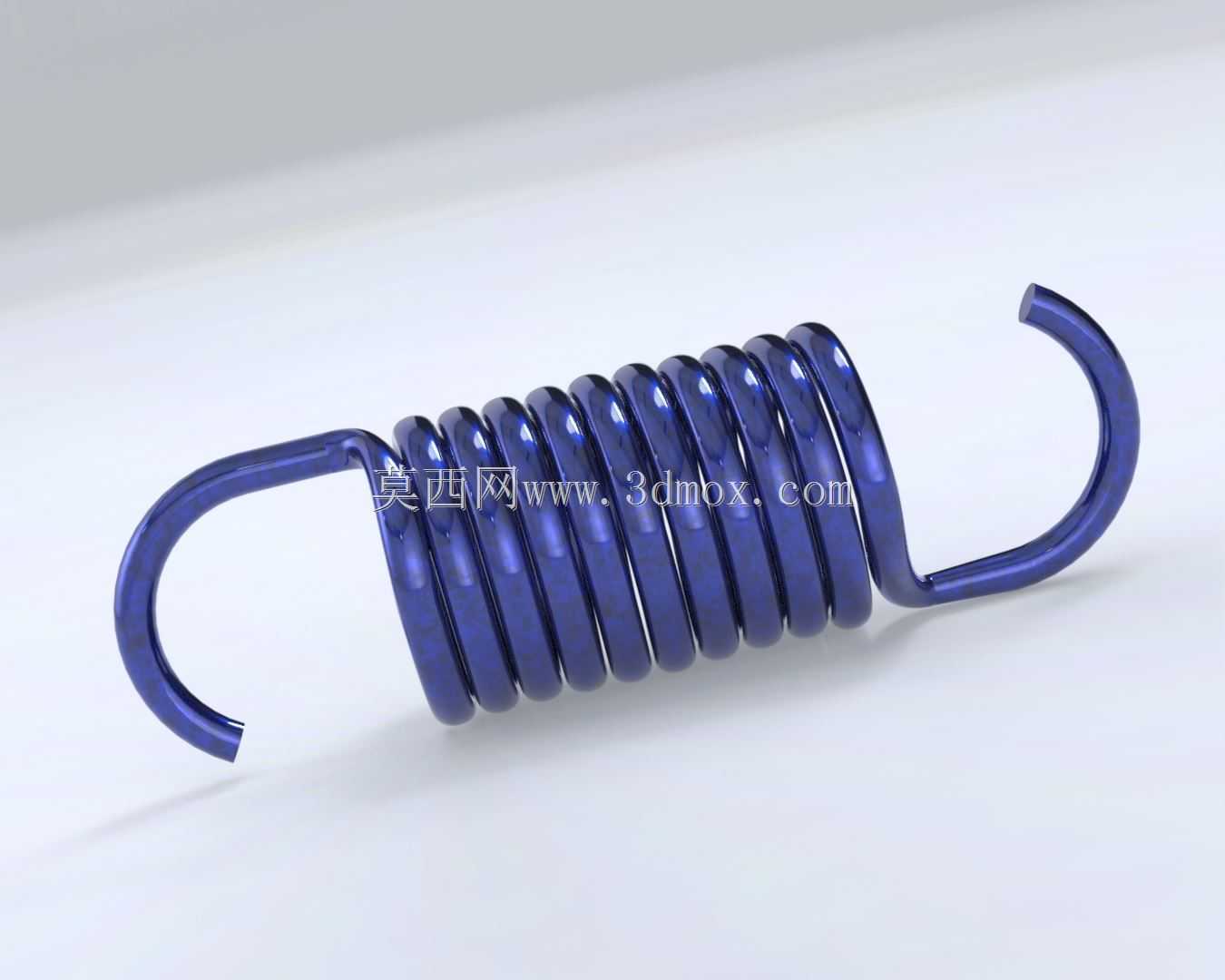

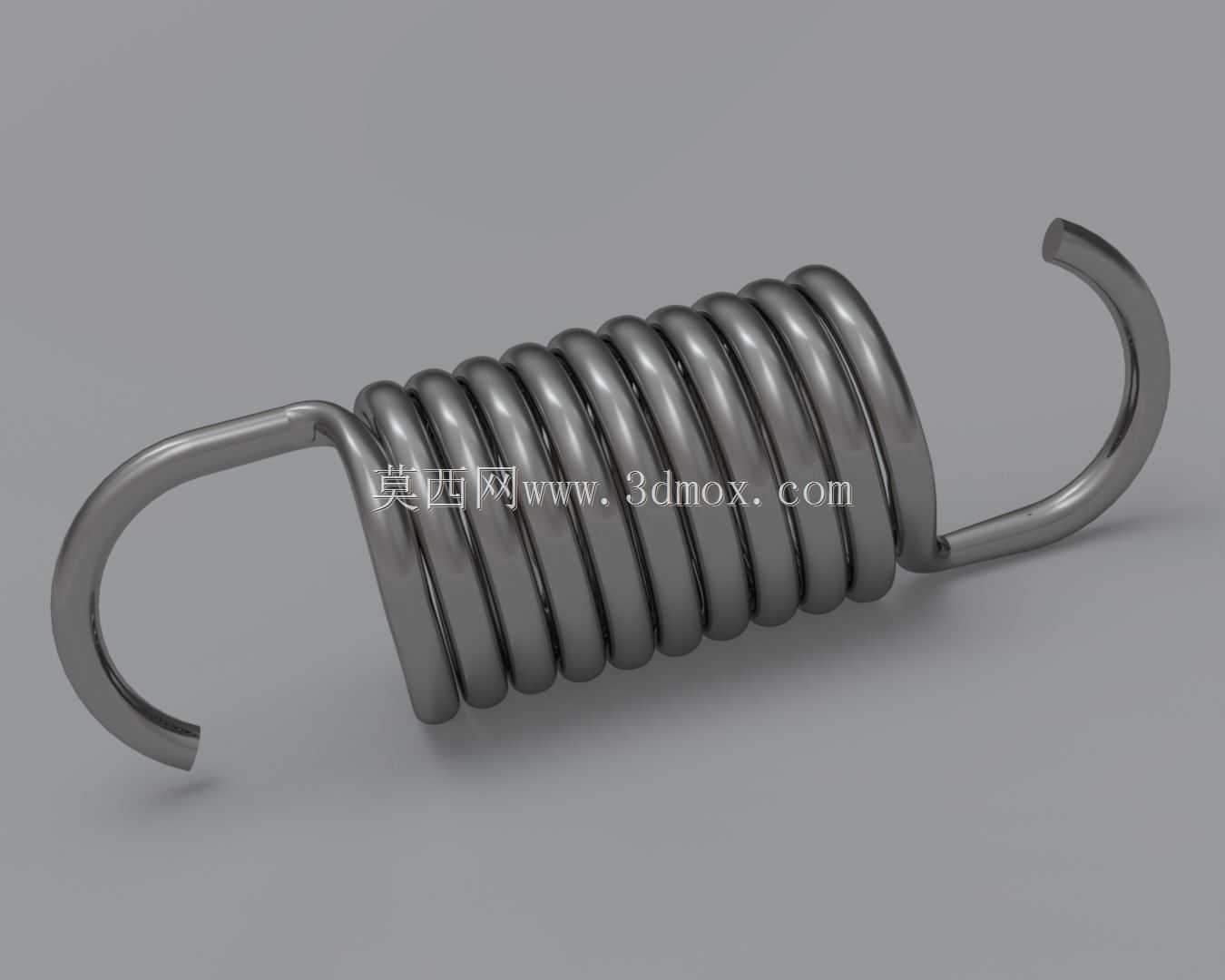

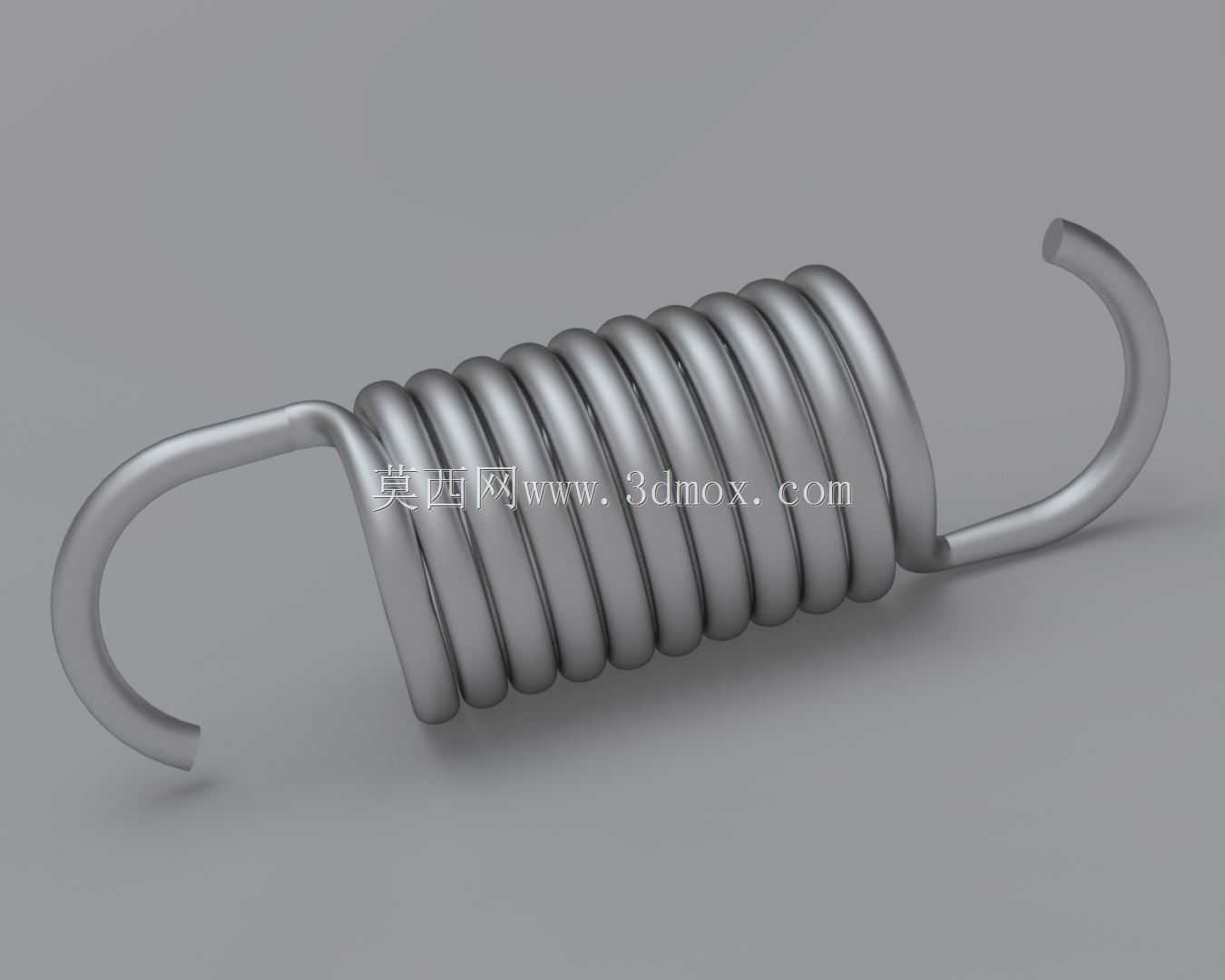

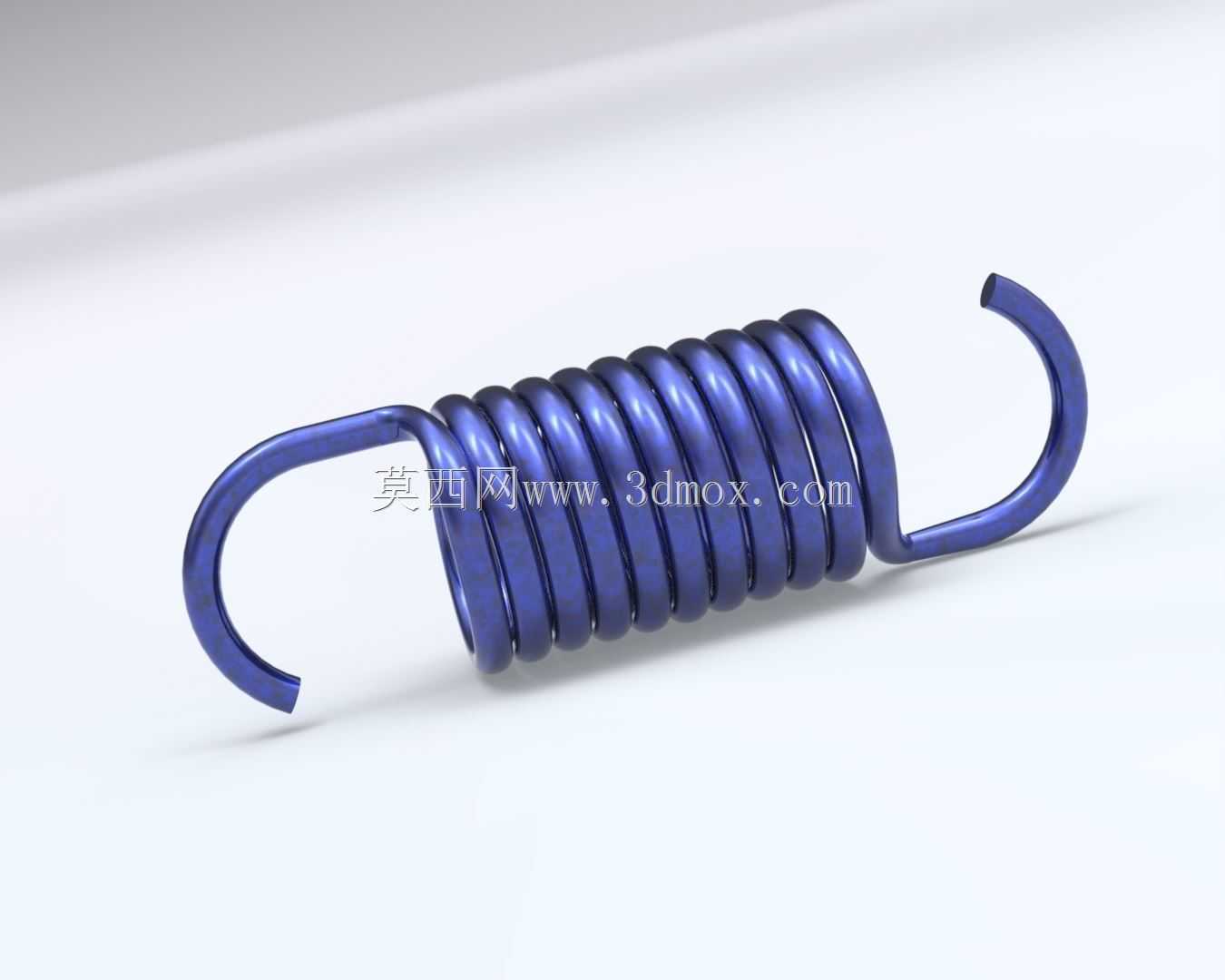

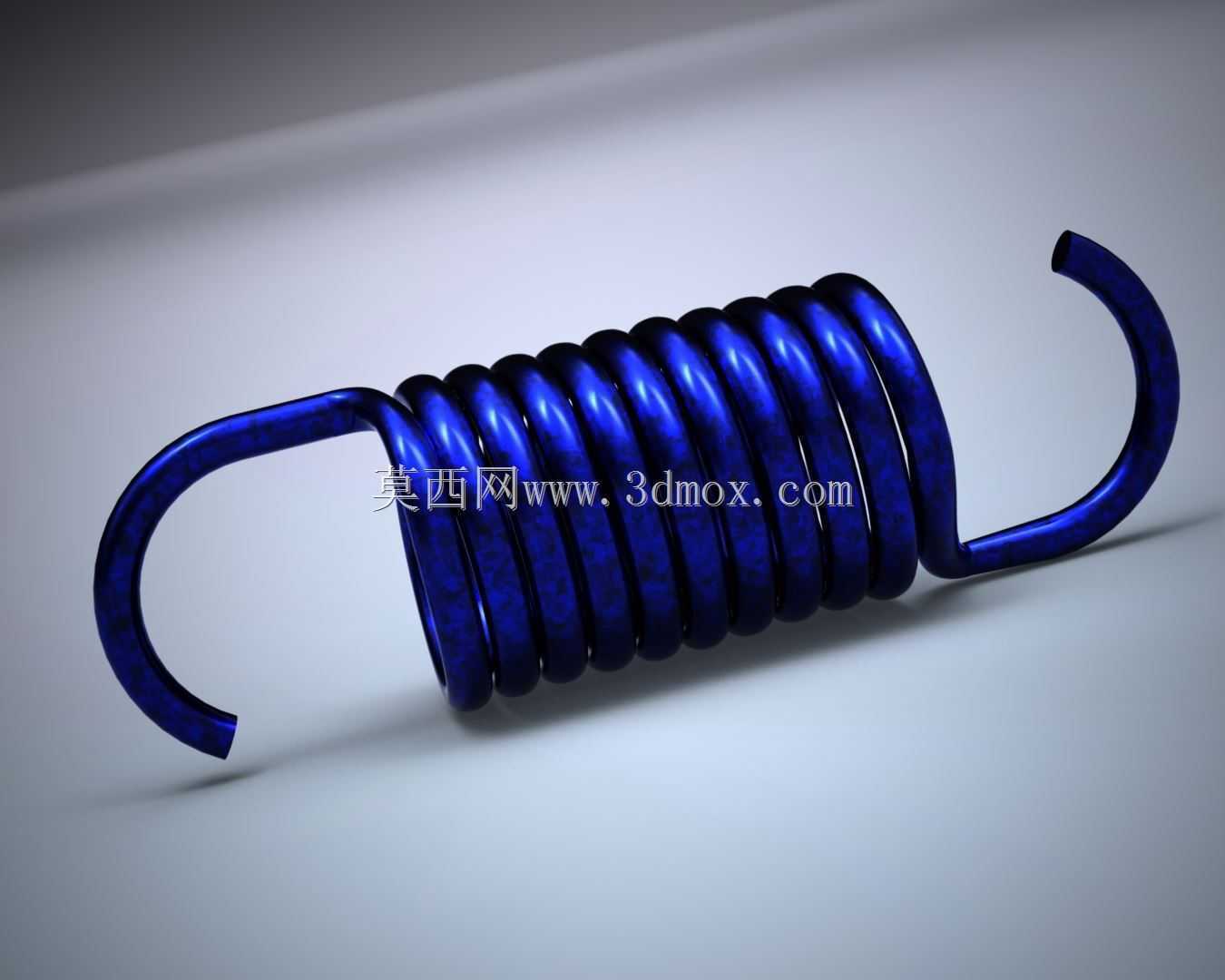

安全阀用带钩拉伸弹簧结构设计

　　这款带钩拉伸弹簧是安全阀内部的核心弹性施力构件，在压力控制类阀件的工况中承担着关键的力值反馈与复位作用。在安全阀的实际装配场景里，弹簧两端的弯钩结构直接卡接在阀体内的定位柱与阀芯联动件上，当管路或容器内的介质压力升高到设定阈值时，介质推力克服弹簧预紧弹力推动阀芯开启泄压，当压力回落至安全区间后，弹簧的收缩拉力会带动阀芯快速回位密封，避免介质持续泄漏，保障承压系统的压力稳定。

　　从设计思路来看，这款弹簧采用等节距圆柱螺旋主体搭配双侧同向弯钩的结构，螺旋段的线径、中径、有效圈数经过严格的力值匹配计算，能够在额定拉伸行程内提供线性稳定的弹力输出，避免出现力值突变导致的安全阀启闭压力偏差。两端的弯钩做了圆弧过渡处理，没有尖锐的应力集中棱角，既可以保证安装时卡接定位的可靠性，也能在长期往复拉伸动作中降低弯钩根部的断裂风险，适配安全阀频繁启闭的工况需求。

　　在安装边界方面，弹簧自由状态下的总长度需匹配阀腔内部的轴向安装空间，弯钩的开口尺寸与折弯半径要和阀内定位销轴的直径适配，装配后弹簧的预压缩量需要严格控制在设计区间内，既不能因为预紧力过小导致安全阀提前开启泄压，也不能因为预紧力过大造成阀件超压无法起跳引发安全隐患。弹簧的外径尺寸要和阀腔的内壁预留足够的径向间隙，避免弹簧在伸缩过程中与腔壁发生剐蹭磨损，影响弹力输出的稳定性。

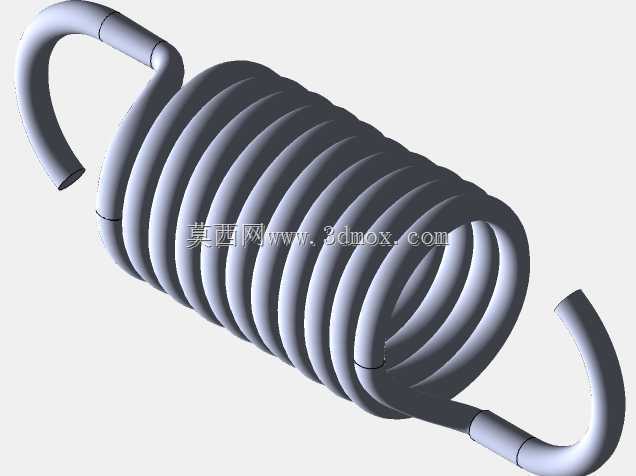

　　不同于普通的圆柱拉伸弹簧，这款弹簧的弯钩角度经过针对性调整，能够适配安全阀内部的斜向力传导路径，在阀芯动作过程中弹簧不会出现偏载扭曲的情况，保证弹力始终沿阀芯的运动轴线方向传递，有效提升阀件的启闭动作可靠性与压力控制精度。在建模过程中，螺旋主体通过螺旋线扫描生成实体，两端弯钩通过复合曲线与螺旋段顺滑衔接，曲面过渡连续无断点，能够直接用于后续的有限元应力分析、装配干涉检查以及工程图导出，为安全阀的整体结构设计提供准确的零件参照。
