工业传动用快松式金属滑轮结构设计

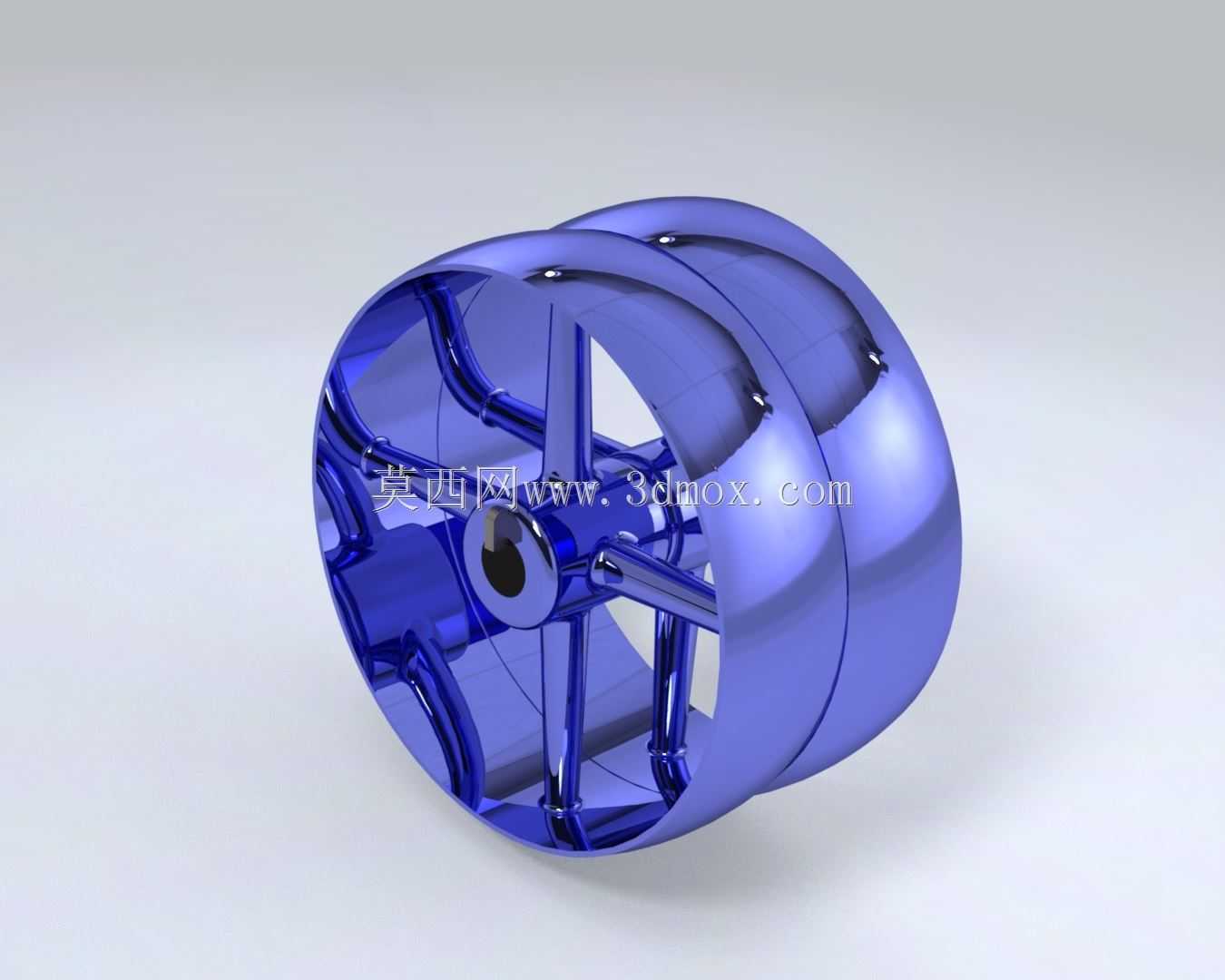

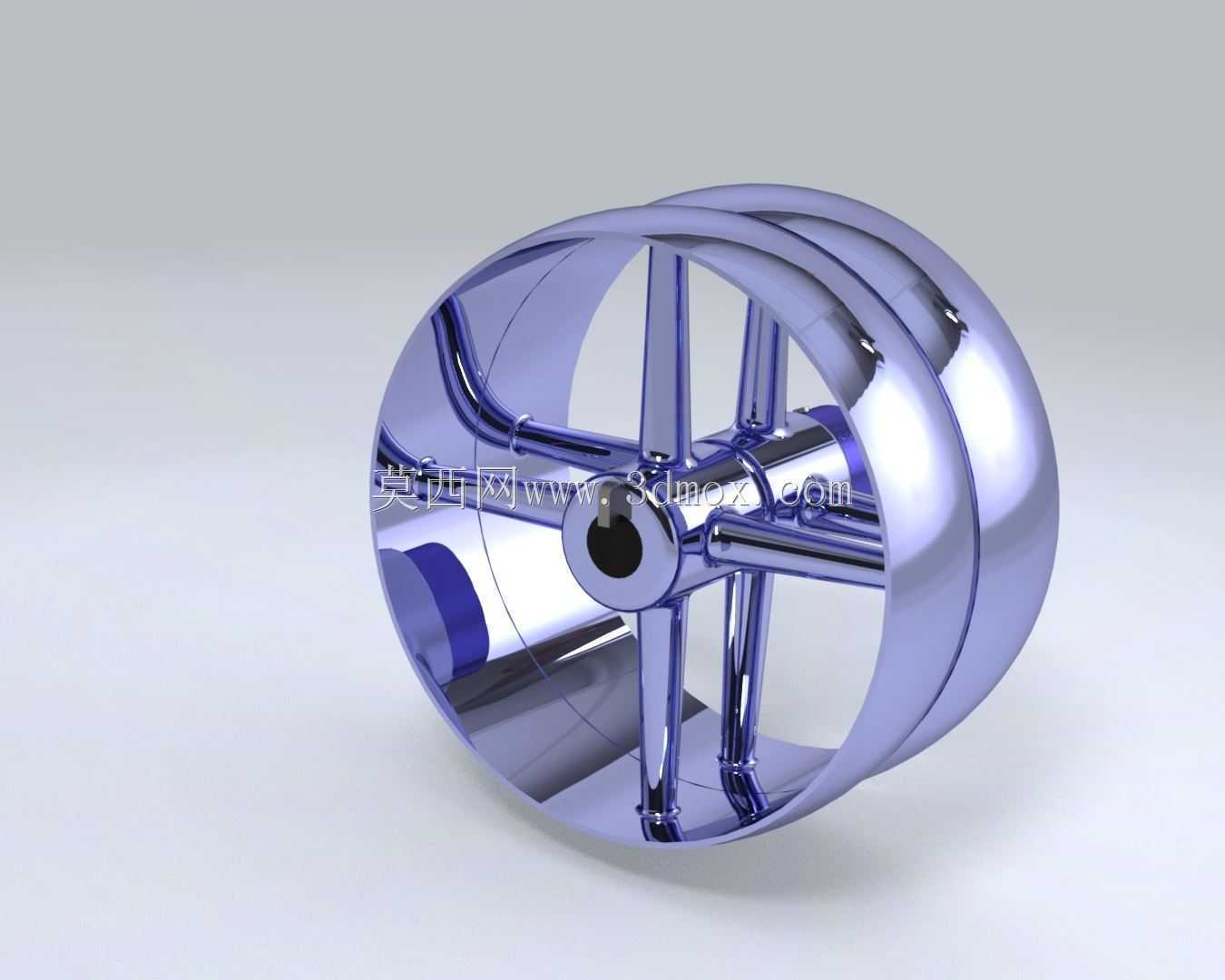

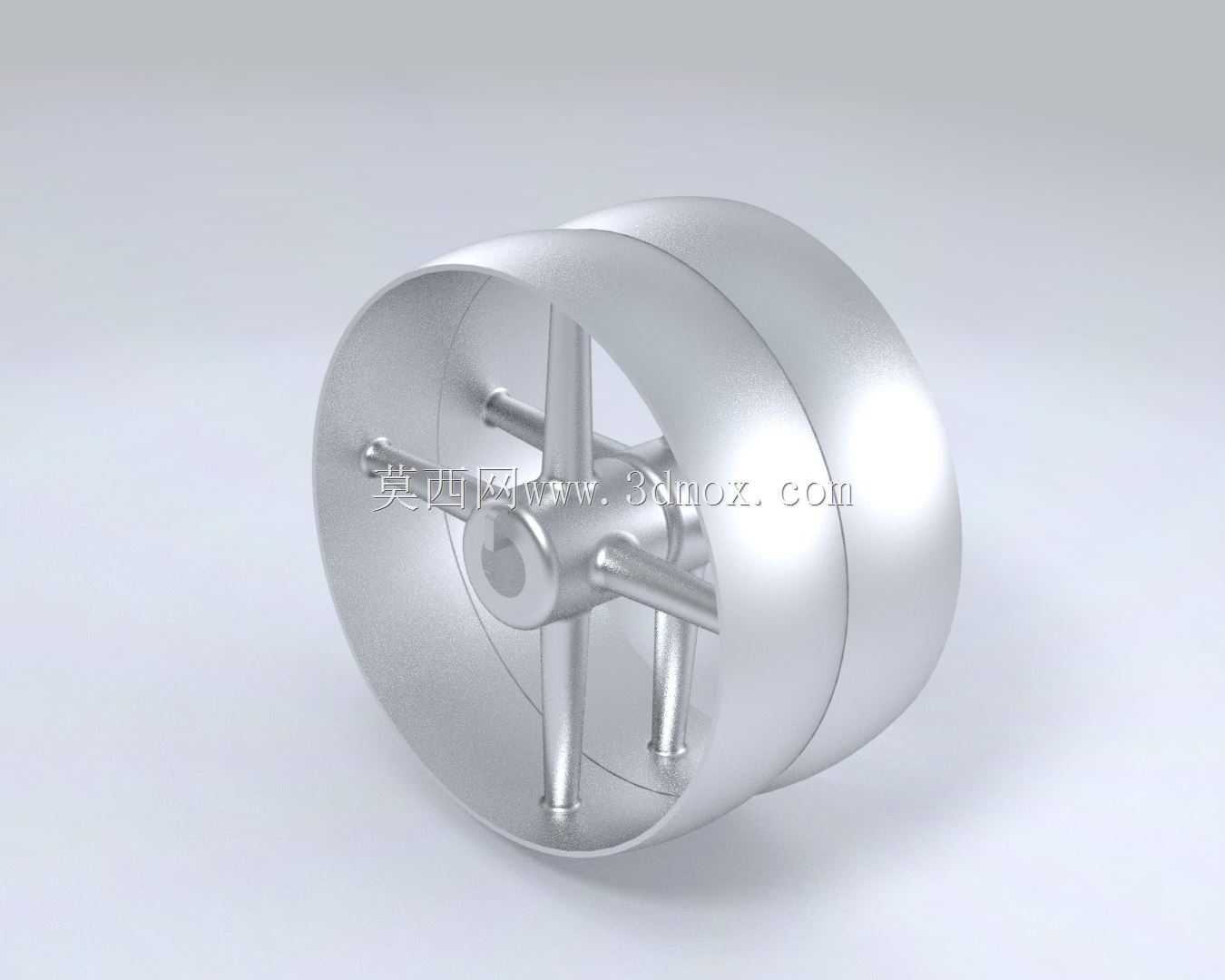

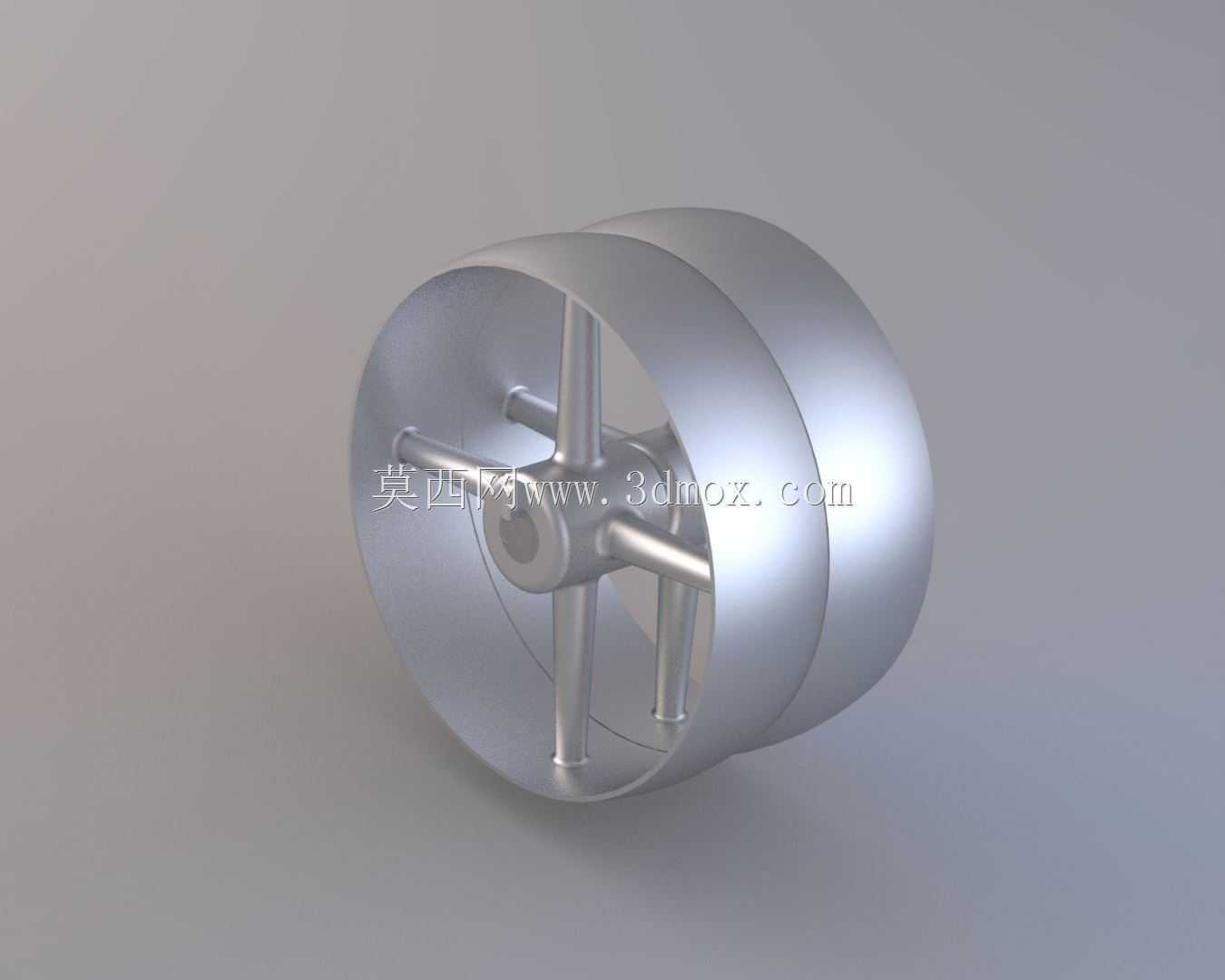

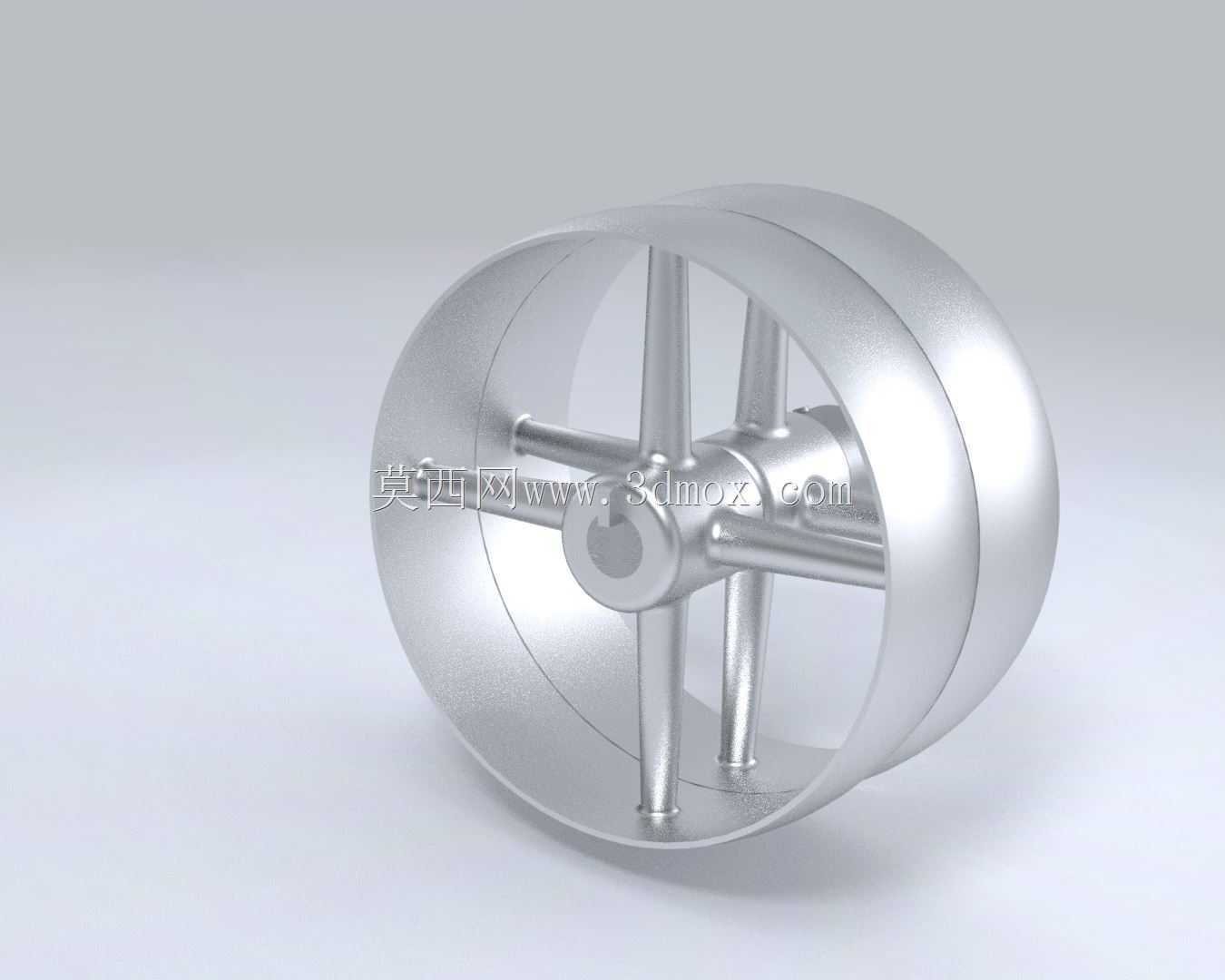

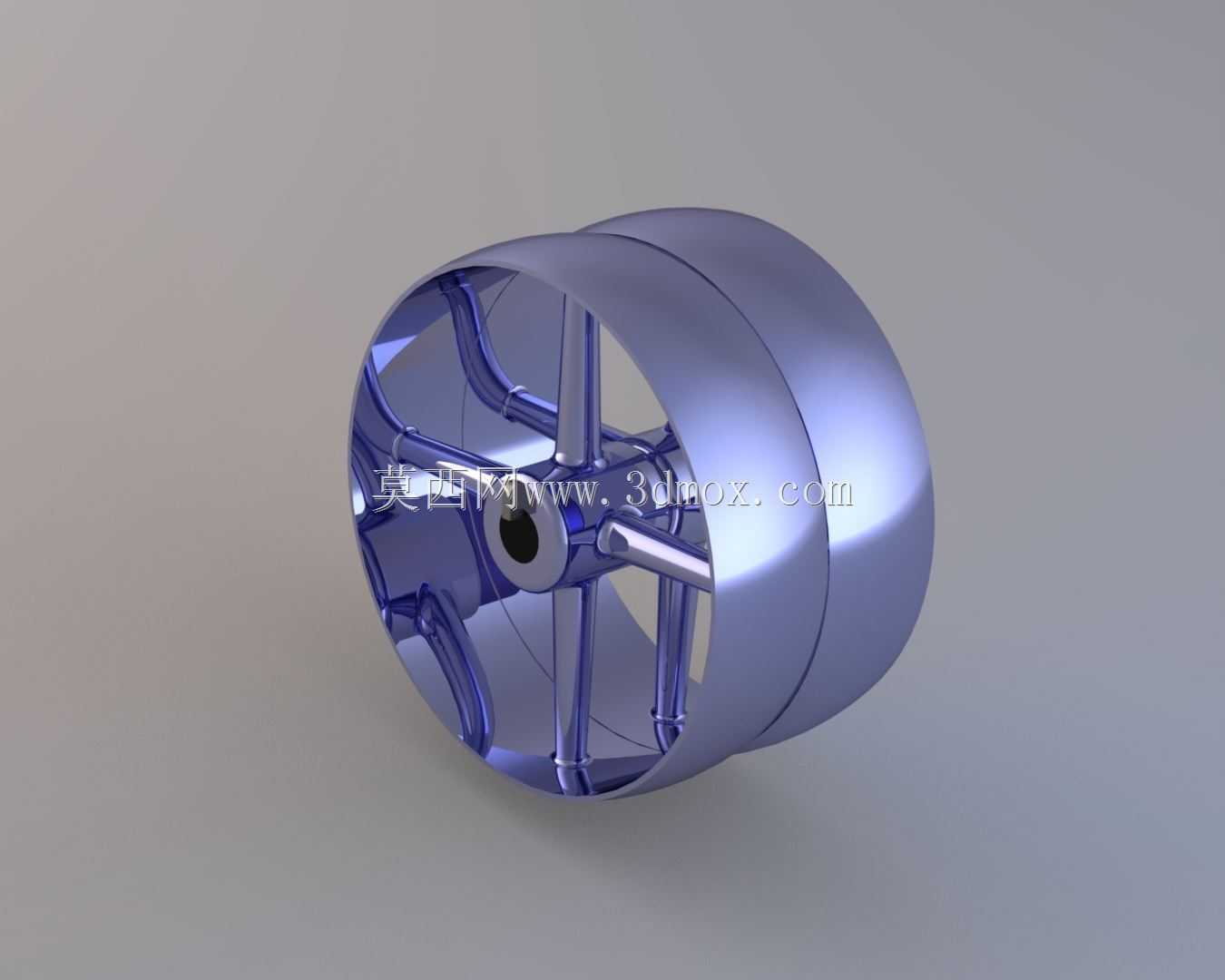

　　这款滑轮主要面向轻工输送、小型设备传动、工装夹具张紧场景设计，区别于常规固定式带轮，快松结构的核心价值在于无需完全拆卸轴端紧固件即可完成带体更换、张紧度快速调整，在频繁切换传动带规格、需要定期维护调整的生产线辅助工位、小型试验设备传动端适配性极强。从结构设计逻辑来看，整体采用对称双轮缘结构，轮缘曲面做了圆弧过渡处理，能够避免平带或者圆带运行过程中出现跑偏、侧边磨损的问题，轮辐采用五辐式放射结构，在保证整体结构刚性的前提下尽可能削减了非必要的实体体积，既降低了转动惯量，也减少了材料用量，轮毂位置做了加厚处理，与轴配合的内孔公差按照基孔制间隙配合设计，能够适配常用的光轴安装场景，轴端预留的紧定螺钉位可以实现快速锁止与松脱，

　　匹配快松的功能定位。安装边界方面，轮体总宽度控制在适配常规窄型传动带的尺寸范围内，外径尺寸兼顾了传动比需求与安装空间限制，在小型输送线的从动端、工装夹具的张紧轮位、桌面型设备的传动系统中，不需要额外预留过大的安装避让空间，轮体表面做了抛光金属质感处理，实际量产时可根据使用场景选用不同的表面处理工艺，比如普通工况下做镀锌防锈，高转速场景下做硬质阳极氧化提升耐磨性能。设计过程中重点校核了轮辐的受力变形量，在额定张紧力作用下，轮辐的径向变形量控制在允许范围内，不会出现运行过程中轮体蹭到周边机架的问题，双轮缘的间距经过反复调整，既能够保证传动带不会从轮槽中脱出，也不会因为间距过小导致带体两侧被轮缘过度挤压产生额外磨损。

　　轮毂与轮辐的连接位置做了圆角过渡，避免应力集中导致长期交变载荷下出现结构断裂，实际使用时，操作人员只需要松脱轴端的单个紧定螺钉，就可以沿着轴向快速挪动轮体位置，松开传动带完成更换或者调整，不需要像传统固定滑轮那样拆卸整个轴端挡圈、拉出轮体，能够大幅缩短日常维护的停机时间，在小批量多品种的生产工位，这种快松结构的滑轮能够有效降低设备调整的时间成本，提升工位换型效率。
