带防滑齿纹的翼型手动调节旋钮结构

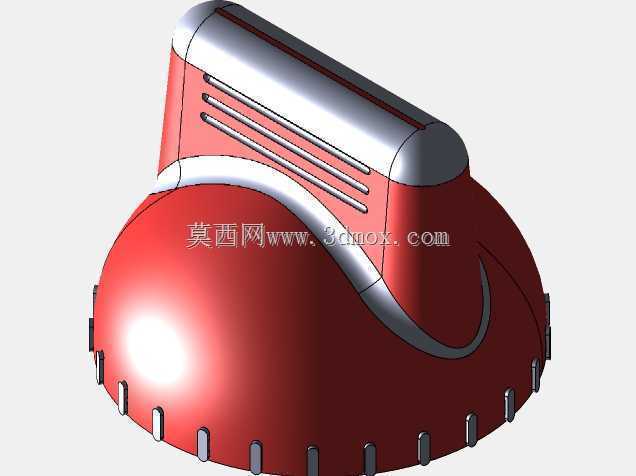

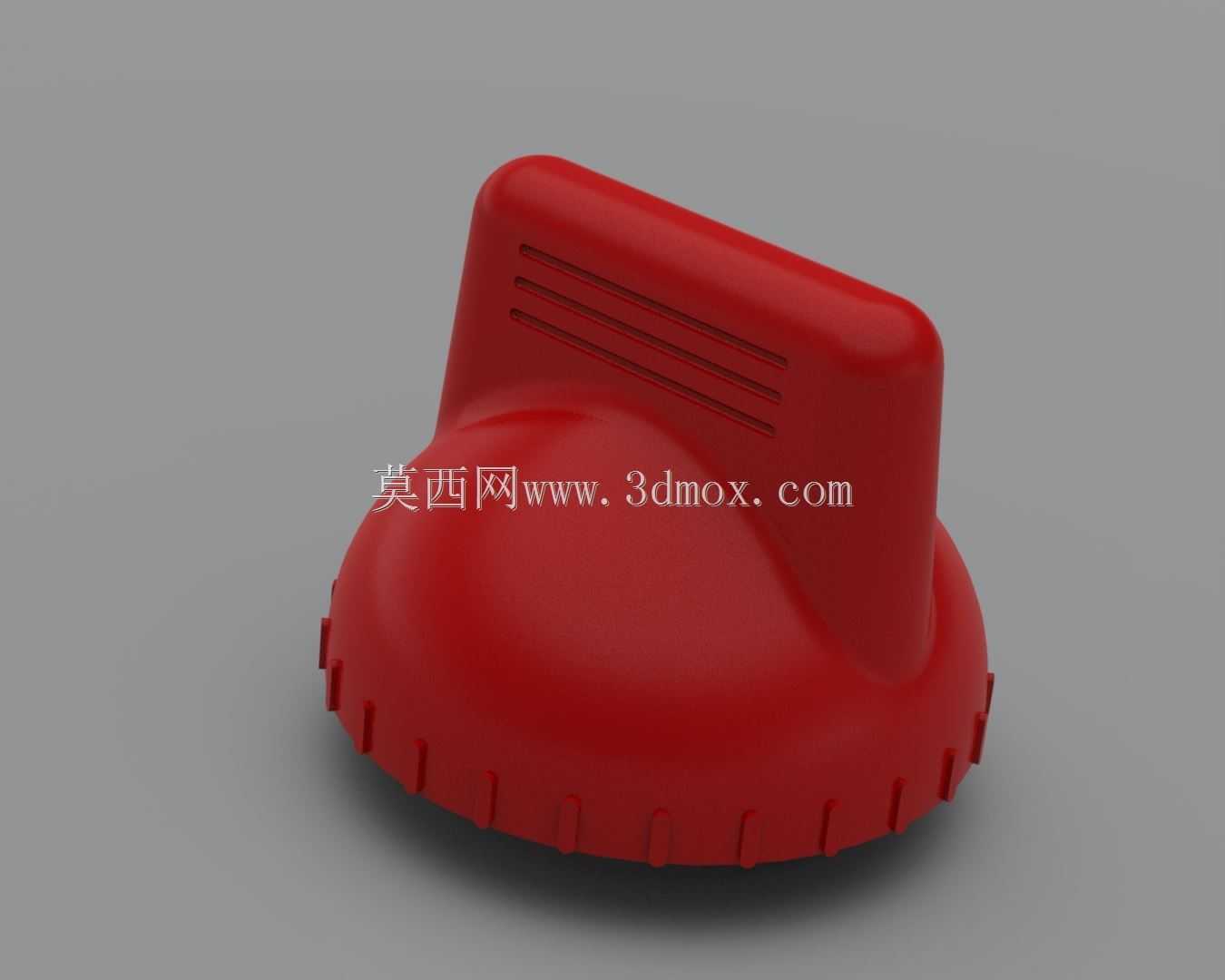

　　这类翼型调节旋钮多应用在小型流体控制阀门、台式实验设备、小型家电档位调节、工业操作台的手动参数调节场景中，作为操作人员直接接触的手动操控部件，核心作用是通过手部拧转动作，带动下方连接的阀杆、电位器轴或者调节螺杆完成行程、开度、档位的精准调整，不需要额外辅助工具就能完成操作，适配需要频繁手动微调的设备工位。从结构设计来看，旋钮下部的圆周面做了均匀分布的竖向防滑齿，齿的高度控制在1.2mm左右，齿间间距3mm，这个尺寸是经过手部握持触感验证的，既不会因为齿太尖锐硌伤操作人员指腹，也能在手部有少量油污、出汗的情况下提供足够的静摩擦力，避免拧转时打滑。上部的翼型凸起是整个旋钮的施力结构，凸起高度比下部基座高出18mm，两侧做了大圆角过渡，

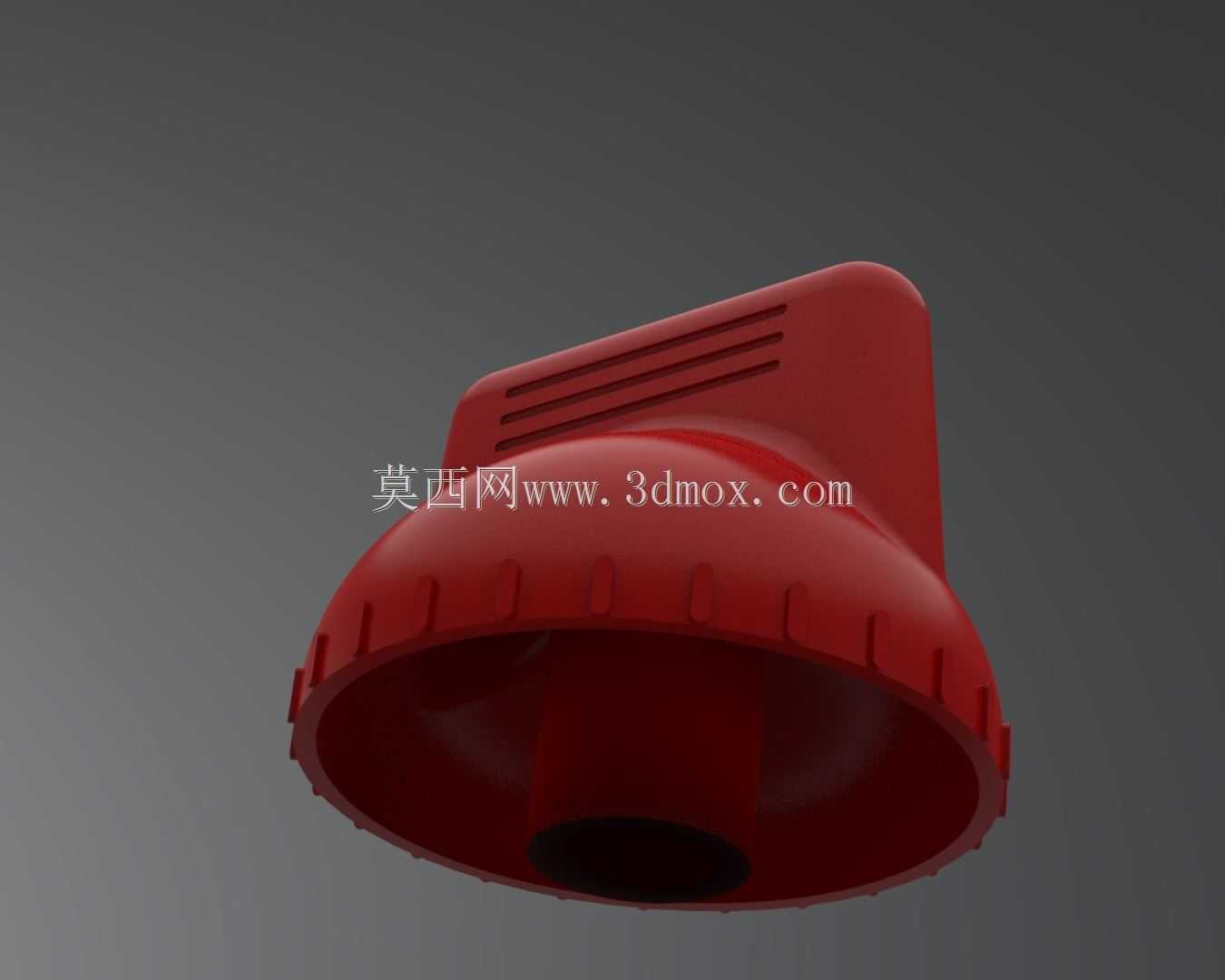

　　没有尖锐棱角，操作人员可以用拇指和食指捏住翼型两侧发力，相比普通圆形旋钮，力臂长度增加了12mm，相同握持力下能输出更大的扭矩，适合需要一定锁紧力的调节场景，比如燃气通路的小通径球阀、设备气路的流量调节阀，拧到截止位置时能提供足够的密封压紧力。基座底部做了一圈直径0.8mm的定位凸台，安装时可以卡入操作面板的对应沉孔内，避免旋钮安装后出现径向晃动，凸台中心的安装孔做了D型切边设计，和配套的D型调节轴配合后，不会出现旋钮和转轴之间的相对滑转，扭矩传递更可靠。整个旋钮的壁厚做了均匀化处理，主体壁厚保持2.5mm，翼型和基座衔接的位置做了局部加厚到3mm，避免注塑成型时出现缩痕，同时提升衔接位置的结构强度，

　　就算操作人员施加较大的侧向力拧转，也不会出现翼型断裂的问题。旋钮的外表面做了细磨砂纹理处理，既提升握持的摩擦力，也能避免日常使用中留下指纹划痕，长期使用后依然能保持较好的外观状态。安装时只需要将旋钮对准调节轴压入到位即可，不需要额外的紧固件，拆装维护都很方便，适配直径6mm的标准D型调节轴，安装后旋钮突出操作面板的总高度为32mm，不会因为突出过高造成误碰，也不会因为高度太低导致握持发力不便。
