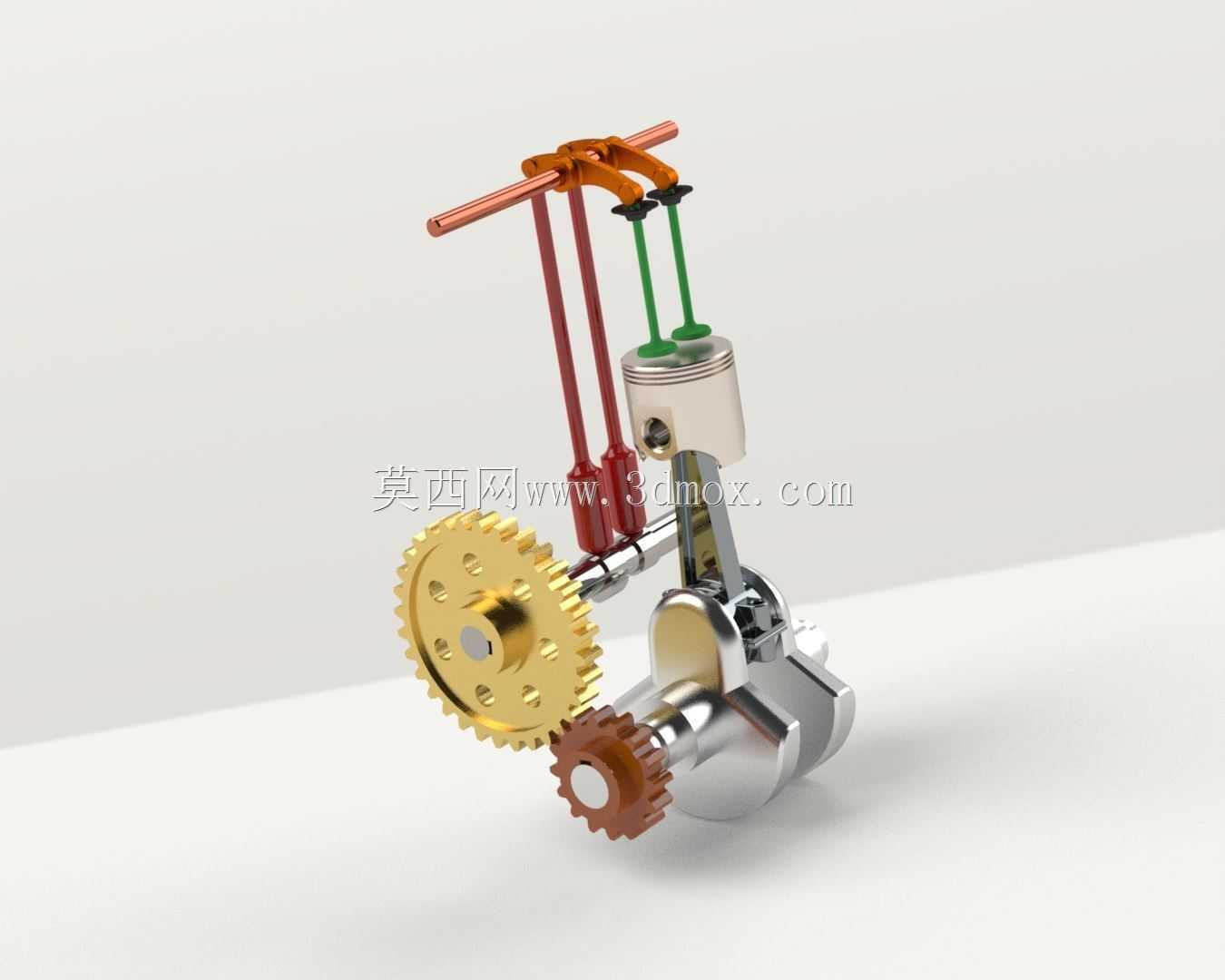

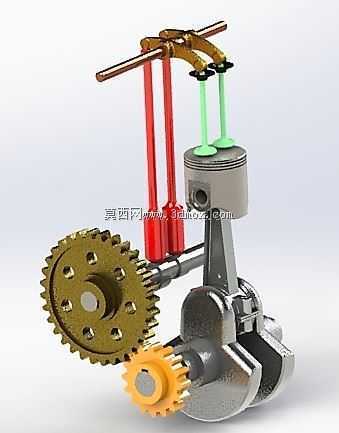

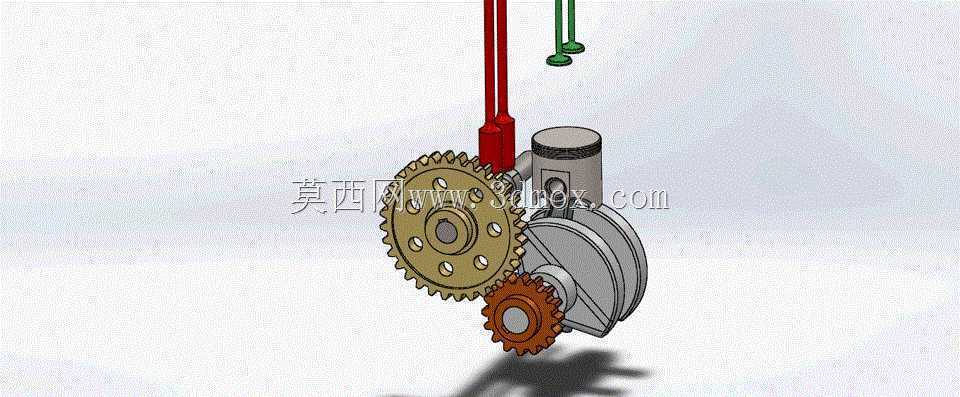

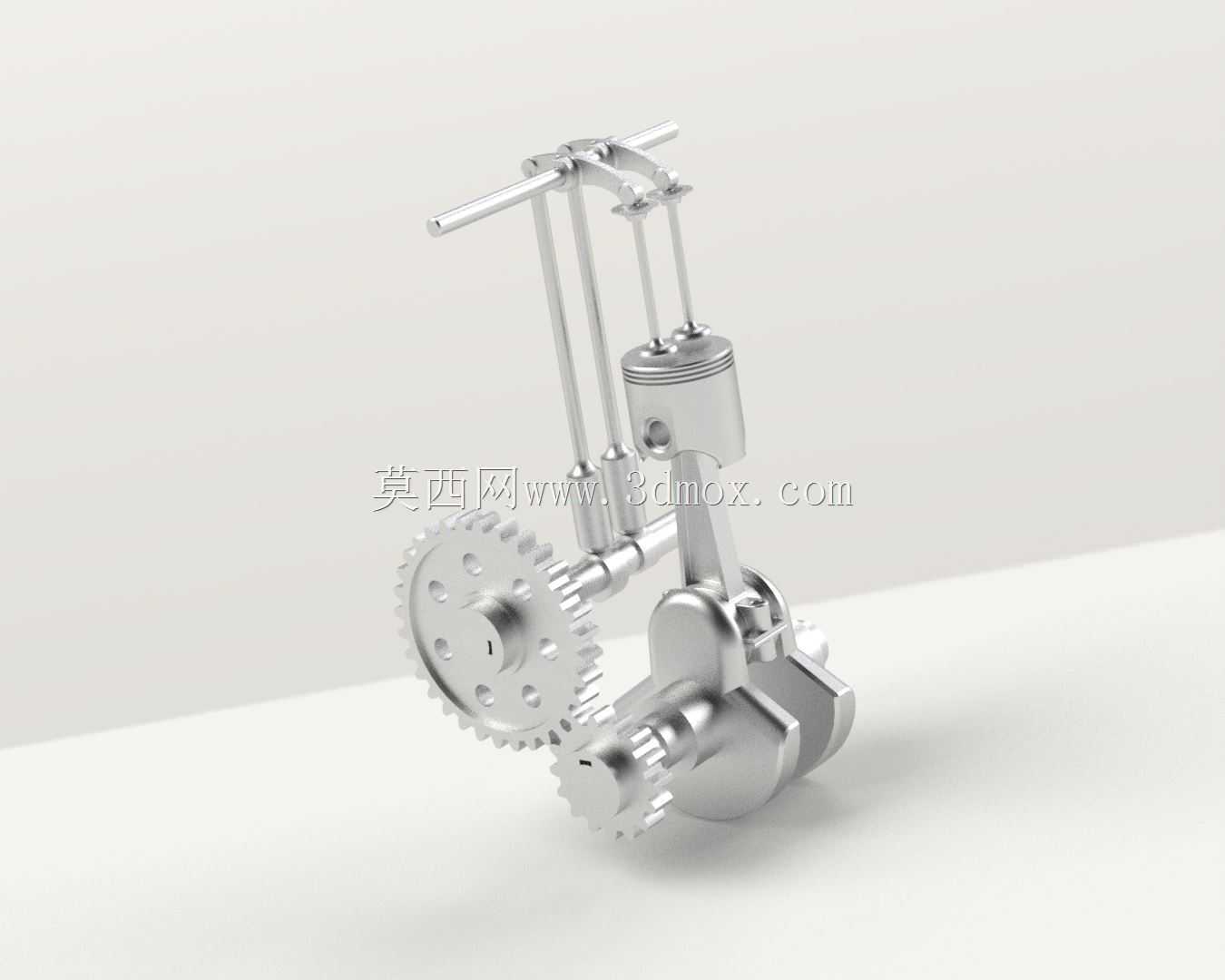

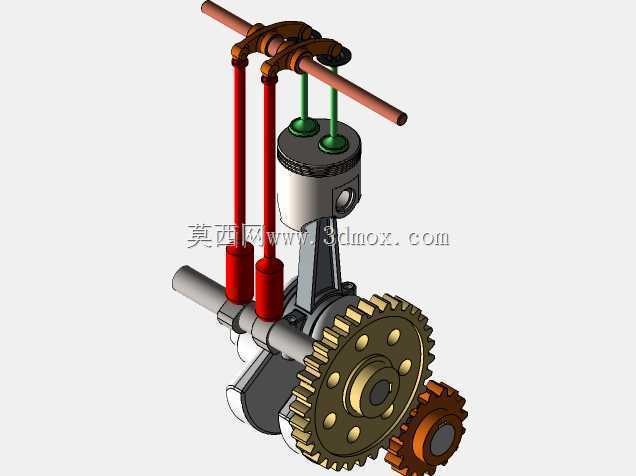

单缸内燃机曲柄连杆配气传动结构

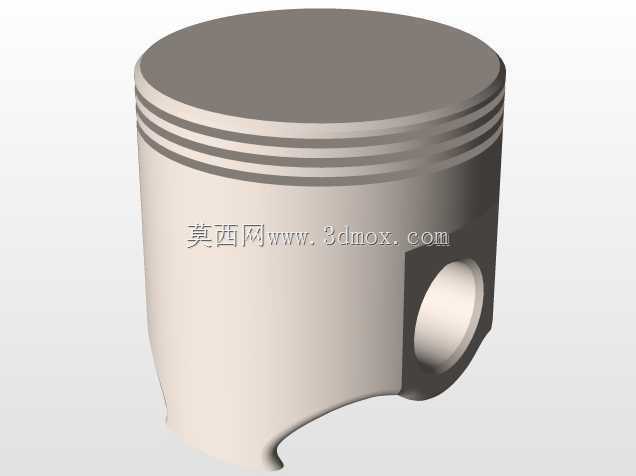

　　这套结构还原了小型单缸内燃机核心做功与传动逻辑，可直接用于小型动力设备的原理验证、教学演示以及轻量化动力单元的前期方案校核。从实际应用场景看，这类单缸动力结构常搭载于小型通用发电机组、园林植保机械、迷你摩托以及航模动力改装场景，核心是通过可控的燃油爆燃能量转换，输出稳定的旋转扭矩带动末端负载作业。整套结构的设计围绕做功循环的时序匹配展开，首先是活塞与气缸的配合边界，活塞裙部预留了热膨胀间隙，活塞环槽的位置对应气环与油环的安装位，保证做功冲程的气密性同时减少往复运动的摩擦损耗，气缸外壁的散热筋结构对应风冷散热需求，适配小型设备无复杂水冷回路的布置特点。配气端的凸轮与齿轮组采用定比传动，

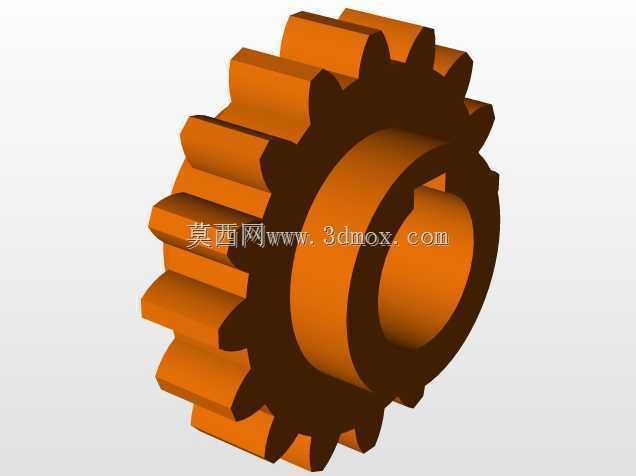

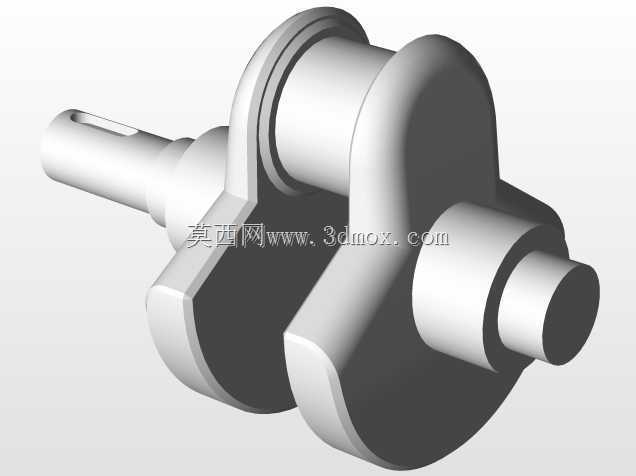

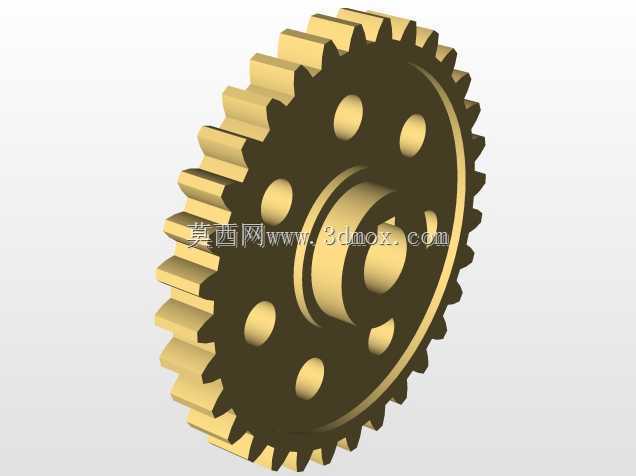

　　两个不同齿数的圆柱齿轮分别匹配曲轴与凸轮轴的转速比，保证进排气门的开闭时序与活塞上下止点位置完全对应，避免出现气门撞活塞的干涉问题，齿轮的齿形采用标准渐开线圆柱直齿设计，加工难度低，装配时无需复杂的轴向对位，适合小批量生产的通用动力场景。曲柄连杆部分的配重块与活塞往复运动质量做了动平衡匹配，能有效降低高转速下的整机振动，曲轴输出端的轴伸尺寸对应通用飞轮与负载连接的安装标准，可直接适配市面常见的小型动力连接法兰，无需额外做转接结构设计。建模过程中所有运动副的间隙都按照实际装配公差预留，活塞销与连杆小头、曲轴轴颈与连杆大头的配合面都保留了润滑脂存储的结构空间，气门推杆的导向孔与缸盖的安装位做了同轴度约束，

　　避免长期往复运动出现推杆卡滞的问题。整套结构没有冗余的装饰性设计，所有外形轮廓都服务于功能实现，外部安装孔位的位置与同排量通用单缸机的安装尺寸保持一致，可直接替换现有成熟机型的核心结构做性能迭代验证，也能拆解为独立部件用于机械原理教学的动态演示，直观展示四冲程循环中进排气、压缩、做功、排气四个阶段的部件联动逻辑，帮助从业者快速理解内燃机动力转换的核心机械原理。
