在轻工输送线、桌面级实验设备、小型非标传动机构的搭建场景里,枕式支撑座是承担径向载荷、固定转轴位置的核心基础零件,这款适配1英寸轴承的枕式结构,正是针对小载荷、紧凑安装空间的传动场景设计的支撑部件。从实际使用场景来看,这类支撑件常出现在小型皮带输送机的从动辊固定端、桌面型分拣机构的转轴支撑位、3D打印设备的导辊安装座,还有 hobby 级机器人的轮轴支撑位置,不需要承受大冲击载荷,但对安装的同轴度、固定后的稳定性有明确要求,同时要兼顾安装的便捷性,不需要复杂的预埋或者大型安装基面。

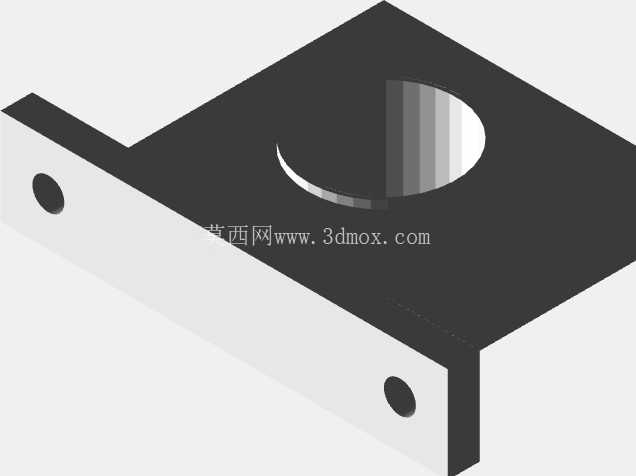

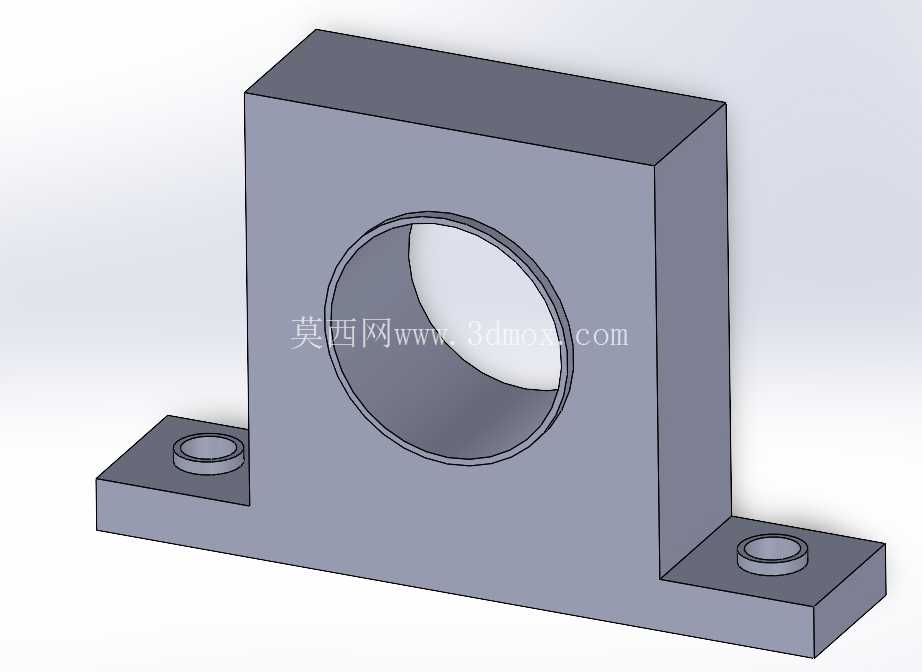

从结构设计思路来看,这款支撑座采用了一体式L型立式结构,主体支撑部分为竖直方块结构,中间镗出适配1英寸轴承的通孔,通孔的公差带按照标准轴承外圈的过渡配合要求设计,既可以保证轴承压入后不会出现径向窜动,也不会因为过盈量过大导致轴承外圈变形,影响内部滚珠的转动顺畅度。底部向两侧延伸出水平安装翼,每个翼片上设置了一个沉头安装孔,沉头深度刚好覆盖标准内六角圆柱头螺钉的头部高度,安装后螺钉头部不会突出安装面,避免和周边运动部件产生干涉。竖直支撑壁和底部安装翼之间采用了直角过渡,没有额外设置加强筋,这是因为针对的是小载荷应用场景,一体式铣削(或者注塑成型,根据加工方式不同)的直角结构已经能满足强度需求,去掉加强筋反而可以减少整体占用空间,让结构更紧凑,适合在狭窄的设备内部安装。
从安装边界尺寸来看,支撑座的总高度要匹配1英寸轴承的中心高要求,也就是轴承安装完成后,转轴中心距离底部安装面的高度为固定值,选型时只需要匹配对应中心高的配对支撑座,就能保证两端转轴的同轴度,不需要额外做高度调整。底部两个安装孔的孔距按照标准小型枕式座的孔距设计,安装时只需要在安装基面上按照孔距打两个对应螺纹孔,就可以直接用螺钉固定,不需要额外做定位销孔,当然如果对同轴度要求更高的场景,也可以在支撑座侧面增加定位顶丝,进一步微调转轴的位置。轴承安装孔的两端做了小角度的倒角,方便轴承压入的时候导向,不会因为孔口的锐边刮伤轴承外圈的镀层,也能减少压入时的阻力。
从功能特性上来说,这种枕式支撑座的核心作用是给轴承提供稳定的安装基准,把转轴转动时产生的径向载荷通过支撑座传递到设备的安装基面上,避免转轴因为悬臂受力产生弯曲变形。和法兰式轴承座不同,这种立式枕式结构的安装面在底部,适合安装在设备的基板平面上,转轴方向和安装面平行,是水平传动场景里最常用的支撑结构。和分体式轴承座相比,一体式的结构不需要装配,出厂时就已经保证了安装孔和轴承孔的位置精度,安装时不需要反复调整两个半座的同轴度,能大幅节省现场装配的时间。另外这种结构的支撑座侧面没有多余的突出结构,在多组支撑座并排安装的时候,可以靠得更近,适合多辊道密集排布的输送场景,比如小型的物料分拣线,多个导辊之间的间距可以做到很小,不会因为支撑座的体积问题影响排布密度。
在实际选型使用的时候,需要注意几个边界条件:首先是适配的轴承外径必须和支撑座的内孔匹配,这款是专门针对1英寸内径轴承对应的标准外圈尺寸设计,不能混用其他外径的轴承;其次是安装基面的平面度要满足要求,如果安装面有明显的凹凸,拧紧安装螺钉的时候会导致支撑座变形,内孔出现圆度误差,会卡滞轴承的转动,严重的时候甚至会导致轴承内圈和转轴抱死;另外在压入轴承的时候,要保证受力均匀,不能直接敲击轴承的滚动体部分,应该用套筒抵住轴承外圈平稳压入,避免轴承受到侧向冲击力损坏。这种结构的支撑座因为结构简单,加工难度低,不管是采用铝合金铣削加工做小批量定制,还是采用工程塑料注塑做大批量量产,都能很方便地控制加工精度,成本也相对较低,是小型传动机构里性价比很高的支撑部件。在日常维护的时候,只需要定期检查安装螺钉是否松动,轴承的润滑状态是否正常,不需要对支撑座本身做额外的保养,只要没有受到超出设计范围的冲击载荷,这类支撑座的使用寿命基本和设备的整体寿命一致,很少会出现损坏的情况。
