SEAFLO系列24V直流隔膜水泵结构设计

这款隔膜式增压泵的结构设计，完全围绕小型流体输送场景的实际安装与使用需求展开，在户外旅居车辆供水、小型船舶淡水管路增压、移动式喷淋设备配套、小型净水设备输水这类场景中，这类自带压力感应启停的隔膜泵是核心流体动力部件，不需要额外搭配复杂的引水装置，靠隔膜往复形变改变腔室容积完成流体吸入与压出，自吸能力足以应对大部分低位储水容器的取水需求。

从结构布局来看，泵头与驱动电机采用同轴直连的集成式设计，没有额外的传动连接结构，既压缩了整体轴向占用空间，也减少了传动环节的功率损耗与故障点。泵头两侧对称布置的进出水接口采用1/2"-14 MNPT锥管螺纹规格，这种管螺纹在装配时依靠螺纹面的挤压变形实现密封，不需要额外搭配大量密封填料，现场安装时只需要在螺纹段缠绕少量密封带即可达到管路密封要求，适配市面上绝大多数同规格的输水软管、硬管接头，不需要额外定制转换连接件。

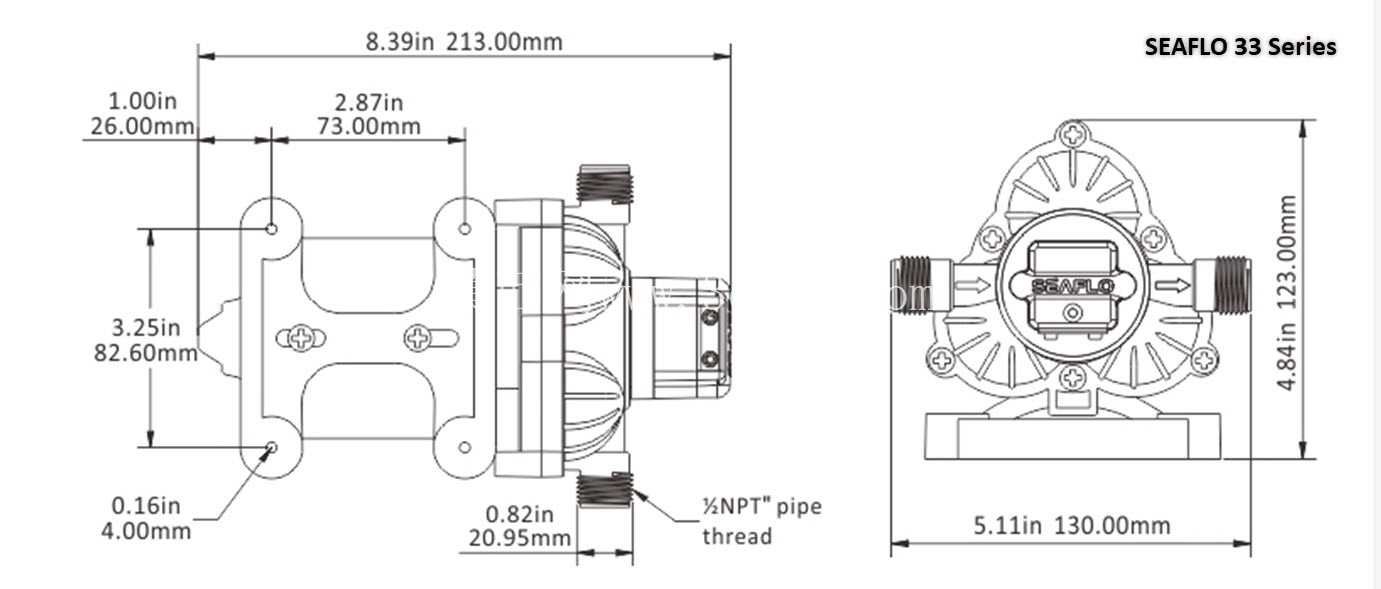

安装固定维度上，泵体底部设计了两个带安装通孔的固定支脚，两个支脚的孔中心距为73mm，安装孔直径4mm，支脚与泵主体之间做了局部加厚的结构加强，避免长期运行振动导致支脚根部出现应力断裂。安装时可以直接用M3或者M4的螺栓将泵体固定在设备的安装基板上，支脚的安装面与泵体最外端的轴向距离为26mm，预留了足够的扳手操作空间，不需要在安装板上预留沉孔或者特殊避让结构。整体外形的轴向总长度为213mm，泵头部分的最大径向尺寸为123mm，电机段的径向尺寸为82.6mm，进出水接口端面距离安装基准面的高度为130mm，这些尺寸边界在做设备整体布局时可以直接作为硬约束参考，不需要额外预留过多的避让空间，只要保证接口处管路连接的操作空间即可。

功能设计上，这款泵的隔膜采用EPDM材质，这种材质对常温下的淡水、弱腐蚀性清洁水体都有较好的耐受性，长期使用不会出现材质溶胀、开裂的问题，满载运行时的流量可以达到11升每分钟，最大工作电流不超过4A，搭配24V直流供电系统时，可以直接对接常见的车载、船载直流供电回路，不需要额外配置电压转换模块。泵体自带的压力开关结构可以在出水口压力达到设定阈值时自动切断电机供电，当管路压力下降到启动阈值时自动恢复运行，不需要人工手动控制启停，在小型闭式供水系统中使用时，可以直接维持管路内的压力稳定，用户打开出水阀门时泵自动启动供水，关闭阀门后泵自动停机，使用逻辑非常贴合民用小型供水场景的使用习惯。

从建模细节来看，整个泵体的外形还原度覆盖了所有安装相关的关键特征：泵头外壳的散热加强筋、电机外壳的接线端结构、进出水接口的螺纹段长度、固定支脚的位置与孔径，都和实际产品的安装尺寸完全匹配，在做设备整体装配干涉检查时，可以直接导入装配体验证安装空间、管路走向是否存在冲突，不需要反复测量实物调整布局。泵头部分的隔膜腔对称结构设计，也让泵运行时的振动比单腔隔膜泵更小，固定安装时不需要额外搭配厚重的减震底座，只要在支脚与安装面之间加装薄橡胶垫即可满足大部分场景的减震降噪需求。接口处的螺纹段长度为20.95mm，足够保证管路连接时的螺纹啮合长度，不会因为啮合牙数不足导致管路承压时出现脱开、渗漏的问题。
