卡默尔步进驱动高流量蠕动泵结构设计

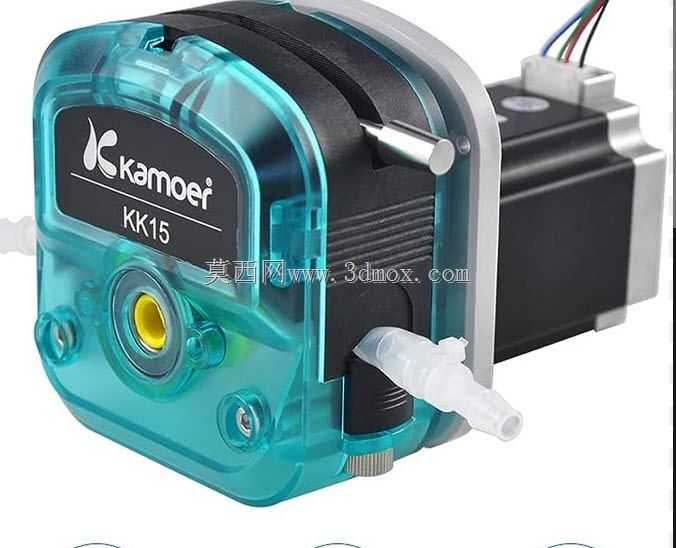

　　这款蠕动泵的三维结构还原度覆盖了从泵头到驱动端的全部装配细节，在流体输送类设备的选型适配场景中，这类步进驱动的蠕动泵常被用于实验室试剂精准加注、小型工业生产线药剂定量投加、水处理环节的药剂配比输送等工况，核心优势是输送过程中流体仅接触泵管，不会与泵体内部金属或塑料构件发生交叉污染，适配不同材质的软管就能满足腐蚀性流体、高粘度流体、含微小颗粒流体的输送需求，避免了常规离心泵、柱塞泵存在的流道残留、易堵塞、清洁难度大的问题。从结构设计逻辑来看，泵头采用半透明PC材质外壳，一方面可以直观观察内部滚轮的运转状态、泵管的挤压形变情况，日常巡检时不用拆解泵壳就能判断是否存在泵管磨损、滚轮卡滞的问题，另一方面外壳做了加强筋布局，

　　在泵头与步进电机的连接法兰位置做了加厚处理，抵消步进电机高速运转时产生的径向震动，避免长期运行后泵头偏移导致的流量精度下降。泵头内部的滚轮组件采用对称多滚轮布局，相比少滚轮结构能大幅降低流体输送时的脉动幅度，让输出流量更平稳，搭配24V步进电机的驱动方案，可以通过脉冲信号精准调节转速，实现0到1600ml/min区间内的流量无级调节，满足不同工况下的定量输送需求。进出液接口采用快插式宝塔接头设计，适配常用规格的硅胶管、氟橡胶管，安装时不需要额外的紧固件，直接将软管插到底就能实现密封，更换泵管时只需要拨开泵头侧边的固定压杆，就能快速掀开泵头上盖完成软管更换，全程不需要工具，日常维护效率很高。从安装边界来看，

　　驱动端采用标准42系列步进电机的安装尺寸，电机尾部的出线端预留了足够的接线空间，泵体整体的安装孔位符合常规流体设备的安装布局，既可以直接通过电机法兰安装在设备面板上，也可以搭配配套的安装支架固定在设备机架上，安装时不需要额外做定制化的转接件，能直接嵌入到现有实验设备、小型加药装置的流体回路中。在结构细节上，泵头的压管间隙做了可调设计，侧边的调节旋钮可以根据不同壁厚的泵管微调压合量，既保证泵管被充分挤压实现完全截流避免回流，又不会因为压合过紧加速泵管的磨损，延长耗材的使用寿命。
