钢结构梁柱螺栓焊接连接节点构造

　　在工业厂房、高层钢构建筑、重型设备支撑刚架的搭建场景中，梁柱连接节点是决定整体结构抗剪、抗弯承载能力的核心部位，本次呈现的连接构造采用焊接加螺栓紧固的组合形式，适配H型钢梁与竖向承重柱的正交连接需求，能够在重载、交变载荷、长期振动的工况下保持结构整体性，避免节点处出现应力集中导致的焊缝开裂、构件滑移等失效问题。从实际使用场景来看，这类节点常应用于大跨度厂房的吊车梁支撑、重型设备的安装承重架、户外钢结构管廊的立柱与横梁连接部位，这类场景往往要求节点同时承受竖向静载荷、横向水平载荷以及设备运行带来的周期性振动载荷，单纯的角焊缝连接在长期交变应力下容易出现疲劳损伤，而搭配螺栓组的紧固补强，能够让载荷在节点处实现多路径传递，一部分载荷通过焊缝在构件接触面传递，另一部分通过高强度螺栓的预紧力产生的摩擦力传递，大幅降低焊缝区域的应力幅值，提升节点的疲劳寿命。

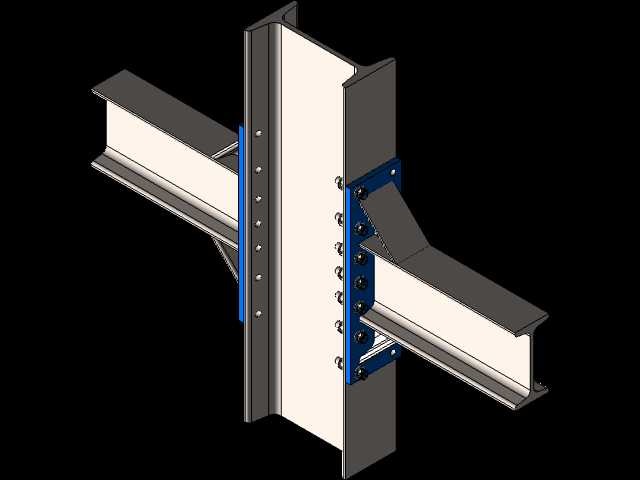

　　从设计思路层面拆解，该节点首先在竖向立柱的连接位置焊接了带螺栓孔的补强连接板，连接板与立柱的接触边采用满角焊缝焊接，焊缝高度根据所连接钢梁的截面承载力匹配，确保连接板本身与立柱形成刚性整体，不会在载荷作用下出现连接板与立柱剥离的问题。横向H型钢梁的端部与连接板贴合后，通过多组沿梁高方向均匀排布的螺栓实现紧固，螺栓排布间距符合钢结构设计规范中关于螺栓最小间距、端距的要求，避免孔边距过小导致构件钢板被挤压撕裂。同时在钢梁的上下翼缘位置额外设置了三角形加劲肋，加劲肋分别与钢梁翼缘、连接板焊接，用于承担梁端传递的弯矩，避免梁端翼缘在弯矩作用下出现局部屈曲，也能降低螺栓组受到的附加弯矩作用，让螺栓主要承担剪力载荷，受力模式更清晰合理。

　　从安装边界与尺寸适配角度来看，该节点的连接板尺寸完全匹配所连接H型钢的截面高度，螺栓孔的位置精度控制在±0.5mm范围内，能够保证现场安装时钢梁与连接板的孔位完全对齐，不需要现场扩孔，降低现场施工的难度。安装过程中需要先完成立柱与连接板的工厂焊接，做焊缝探伤检测合格后再运输到现场，现场吊装钢梁就位后穿入螺栓，按照对角顺序逐步拧紧螺栓达到规定预紧力，之后再完成加劲肋的现场焊接作业，这种工厂预制加现场装配的模式，既保证了焊接质量的可控性，也能提升现场施工效率。在结构受力层面，该节点的设计特意规避了焊缝密集交叉的问题，所有焊缝的排布都预留了足够的焊接收缩空间，避免焊接残余应力集中在同一位置，螺栓组的排布沿梁高方向对称布置，让梁端的剪力能够均匀分配到每一颗螺栓上，不会出现个别螺栓过载的情况。加劲肋的厚度与钢梁翼缘厚度保持一致，避免刚度突变导致的应力集中，加劲肋的切角处理也符合钢结构构造要求，避免三向焊缝交叉带来的材质脆化风险。

　　对于结构设计从业者来说，这类节点的三维构造能够直观展示各零件的装配关系，在做钢构深化设计时可以直接参考其螺栓排布、加劲肋设置、焊缝位置的处理逻辑，避免出现节点构造不合理导致的现场安装困难或者结构安全隐患；对于三维建模从业者来说，该模型完整还原了H型钢、连接板、螺栓、加劲肋的配合关系，能够帮助理解钢结构节点从受力需求到构造实现的完整设计逻辑，掌握钢构件建模时的细节处理要点，比如螺栓孔的排布规则、焊缝位置的预留、不同厚度零件连接时的过渡处理等实际工程中必须考虑的细节。这类节点在实际工程应用中，还可以根据载荷等级调整螺栓的数量、直径，以及连接板的厚度、焊缝高度，适配不同跨度、不同载荷等级的钢结构连接需求，其核心的设计逻辑是通过焊接实现刚性连接的基础，通过螺栓组实现载荷的分散传递，通过加劲肋强化节点的抗弯能力，三者配合让节点的承载能力与被连接的钢梁、钢柱等强，不会出现节点先于构件破坏的情况，符合钢结构设计中“强节点弱构件”的基本设计原则。
