卧式氨液接收储存压力容器结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1116587
  • 卧式氨液接收储存压力容器结构设计
  • 卧式氨液接收储存压力容器结构设计
  • 卧式氨液接收储存压力容器结构设计
  • 卧式氨液接收储存压力容器结构设计

在制冷系统尤其是大中型氨制冷工艺回路中,氨接收器是承担高压氨液暂存、气液分离缓冲、系统供液稳定调节的核心静设备,多布置在制冷机房冷凝器出液侧与节流调节机构之间的管段上,衔接冷凝环节与蒸发供液环节,避免冷凝后的高压氨液夹带气态氨进入节流阀造成气蚀、供液不均问题,同时可缓冲系统负荷波动时的氨液存量变化,保证多台蒸发器并联工况下的供液稳定性。

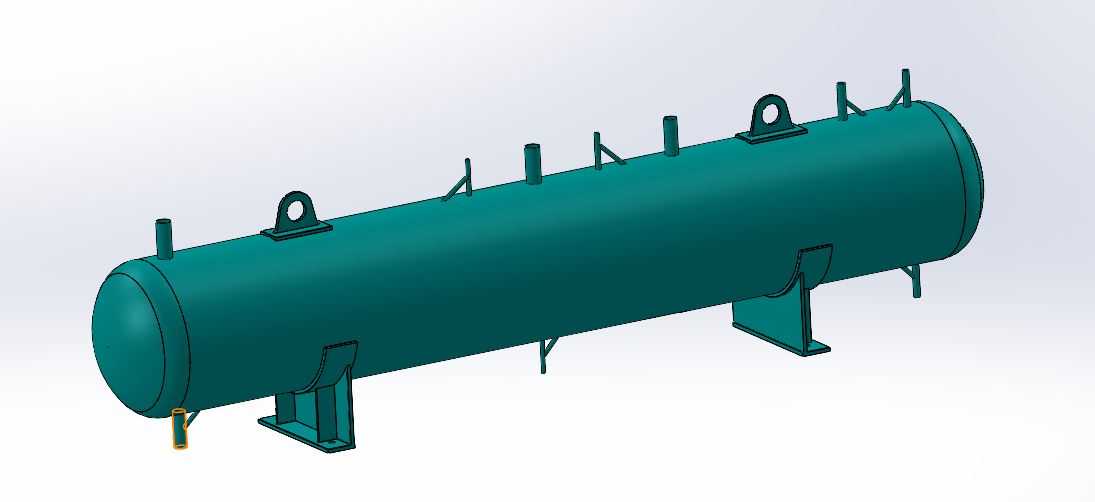

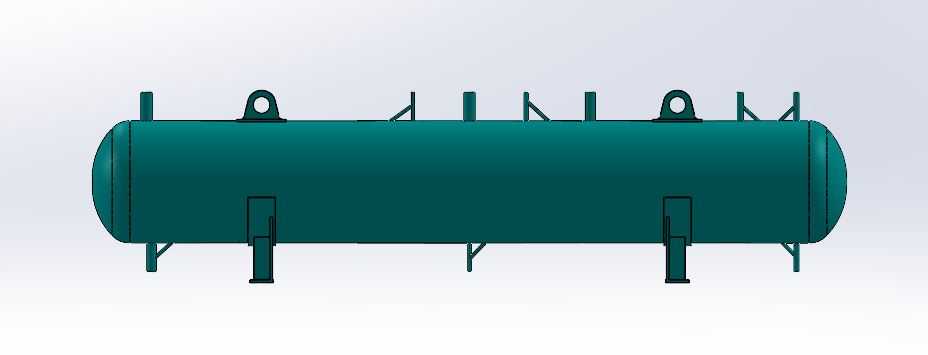

从结构设计逻辑来看,该设备采用卧式圆筒形承压壳体结构,筒体两端采用标准椭圆形封头焊接成型,相比立式储罐,卧式布置的设备重心更低,对机房地面承载要求更友好,同时可提供更大的气液分离界面长度,适配大流量制冷系统的缓冲需求。壳体顶部对称布置两个板式吊耳,吊耳位置经过重心核算,对应设备满液工况下的重心垂线位置,避免吊装过程中出现筒体倾斜、封头受力不均的问题,吊耳与筒体之间采用三角加强筋焊接,筋板厚度与吊耳板厚度匹配,满足吊装载荷下的局部应力要求,防止吊装时筒体局部变形。

壳体顶部沿轴向均匀布置多组接管接口,分别对应进液、出气、安全泄压、液位检测、压力表接装等功能,所有接管与筒体连接处均采用补强圈结构,抵消开孔造成的筒体强度削弱,补强圈的尺寸根据接管直径、筒体壁厚、设计压力计算确定,保证开孔区域的承压能力不低于筒体母材强度。设备底部沿轴向对称布置两组鞍式支座,其中一组为固定支座,另一组为滑动支座,滑动支座底板预留长圆孔安装间隙,可适配设备运行过程中因温度变化、压力波动产生的轴向热胀冷缩位移,避免支座与基础之间产生附加应力;鞍座与筒体之间设置垫板,垫板弧度与筒体外径完全贴合,增大接触面积降低局部接触应力,鞍座立板与底板之间焊接三角加强筋,保证支座承载时的结构刚度,避免满液状态下支座变形。

从安装边界来看,该卧式设备的安装需要预留足够的操作与检修空间,设备筒体轴线距离地面的高度需要满足底部排污接管、液位计下部接装的操作空间要求,通常底部排污阀距离地面净空不小于300mm,方便操作人员进行排污操作与阀门检修;设备两端封头外侧需要预留不小于筒体直径1/2的抽芯检修空间,方便后期对内部构件进行检查维护;顶部的安全阀、压力表接口需要预留仪表安装与校验的操作空间,避免与机房内其他管线、桥架发生干涉。

在功能设计上,设备内部在进液口位置设置简易挡板结构,避免高压进液直接冲击筒体壁面造成局部冲蚀,同时可对进液进行初步的气液分离,气态氨通过顶部的出气接口回流至冷凝器侧,液态氨则沉积在筒体下部,通过出液接口输送至节流装置。设备的液位控制区间通常设置在筒体直径的1/3到2/3之间,既保证足够的储液缓冲容积,又预留足够的气液分离空间,避免液位过高时液态氨随气态氨回流造成冷凝器液击,或是液位过低时气态氨进入供液管路造成蒸发器供液不足。

建模过程中需要重点关注各接管的方位角与伸出长度,鞍座的安装位置与筒体的同轴度,吊耳的焊接位置与加强筋的布置角度,所有焊接结构的焊缝尺寸需要符合承压设备焊接规范,筒体与封头的焊接采用全焊透结构,保证承压边界的密封性与结构强度。对于不同制冷量的系统,可通过调整筒体长度、直径来匹配所需的储液容积,同时对应调整鞍座间距、吊耳承载能力、接管通径等参数,保证设备结构与系统工况的匹配性。
