多板层叠式注塑模具爆炸视图设计

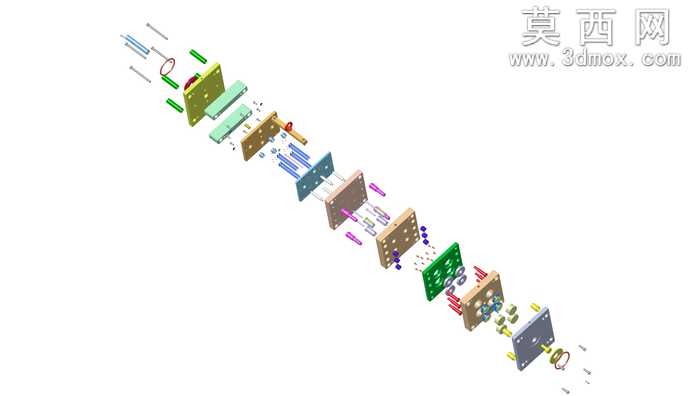

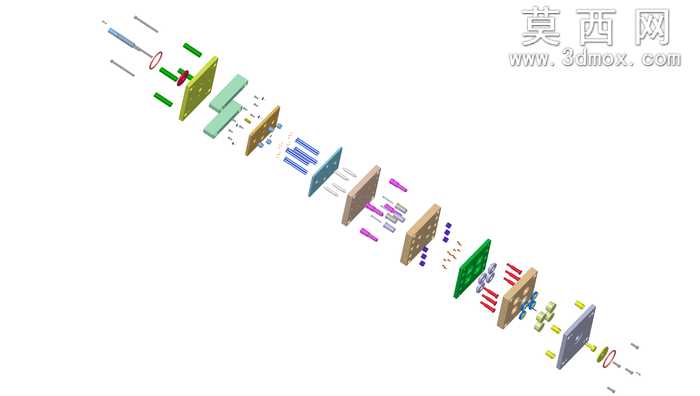

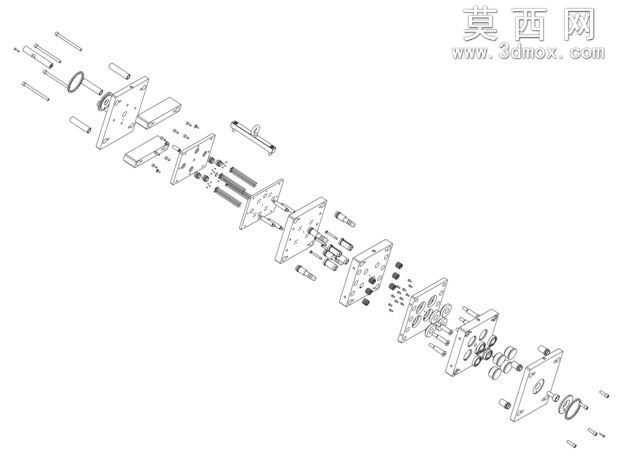

本作品为典型多板层叠式注塑模具的三维爆炸视图设计，完整呈现了整套注塑模具从定模侧到动模侧的全部装配层级与零件组成。建模阶段采用自顶向下的装配设计思路，先完成模具整体开模行程、分型面位置、浇注系统走向的整体布局规划，再逐一对各个功能模块的零件进行精细化建模，确保所有零件的装配公差、配合间隙符合注塑模具的实际生产设计规范。从爆炸视图的排布可以清晰看到整套模具的结构逻辑：最外侧为模具的定位连接组件，包含用于将模具固定在注塑机台的安装模板、定位环以及主流道衬套，承担模具与设备的对接定位功能；向内依次排布流道推板、定模板、型腔镶件组，这部分构成模具的定模侧，负责成型产品的外观面与浇注料的分流输送，其中流道推板设计用于开模时自动切断浇注系统凝料，实现流道与产品的自动分离；中间核心区域为模具的成型型腔与型芯组件，镶件采用拆分式设计，既方便加工时的精度控制，也便于后续生产过程中磨损部位的快速更换，型腔周围均匀布置冷却水道接口，对应模具内部的循环冷却回路，保障注塑过程中模温的均匀稳定，减少产品成型后的翘曲变形缺陷；动模侧依次排布动模板、支承板、顶出机构组件与动模安装板，顶出机构包含顶针固定板、顶针板、复位杆与多组顶出元件，开模后可将冷却固化的产品从型芯上平稳顶出，复位杆则在合模过程中带动顶出机构回到初始位置，为下一次注塑循环做准备；整套模具的导向定位系统由多组导柱与导套组成，沿模板周向均匀分布，确保开模与合模过程中各层模板的运动同轴度，避免模板错位损伤型腔与型芯零件。视图通过沿模具开模方向的轴向爆炸排布，将每一层的零件都沿轴线方向拉开合适间距，清晰展示了各个零件的装配顺序与位置关系，所有零件的建模都保留了实际生产所需的倒角、避空槽、安装孔等工艺特征，没有过度简化关键结构，能够直观体现多板注塑模具的完整工作原理与装配逻辑，可用于注塑模具结构教学、装配工艺参考以及同类型模具设计的方案参照。
