90度内丝弯头管路连接件结构设计

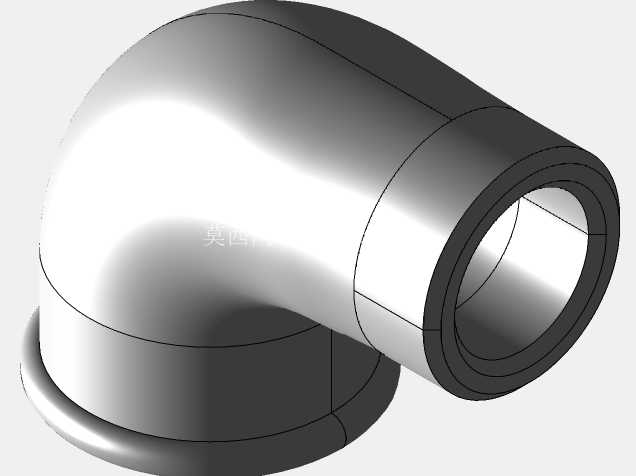

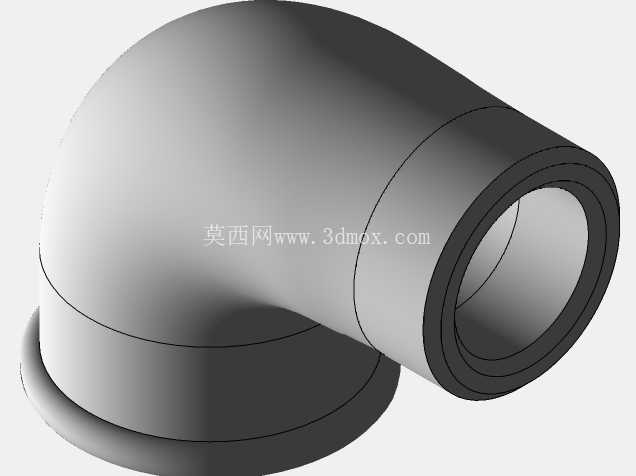

　　这款90度弯角管路连接件，主要应用在民用给排水、暖通管路、低压流体输送系统的管路转向布设场景中，承担两段垂直排布管路的连通转接作用，在住宅厨卫水路改造、工业低压循环水支路、小型设备冷却管路排布中都有极高的使用频次。从结构设计逻辑来看，产品采用两端内螺纹接口的结构形式，对应公称通径覆盖DN8到DN50的常用管路规格，能够适配同通径的外螺纹管路端头，安装时无需额外焊接工序，仅通过生料带辅助密封即可完成螺纹旋接固定，大幅降低现场施工的操作门槛，也方便后期管路维护时的拆卸更换。弯角部分采用平滑圆弧过渡的流道设计，没有直角弯折带来的流道突变，能够有效降低流体经过转向位置时的局部阻力损失，减少管路系统的输送能耗，同时避免直角拐角处容易出现的介质滞留、杂质沉积问题，提升管路长期运行的通畅性。从安装边界尺寸来看，弯角的转弯半径经过标准化核算，既不会因为转弯半径过小导致流道阻力陡增，也不会因为半径过大造成安装空间的额外占用，两端接口的同轴度公差控制在合理范围内，安装时能够与对接管路保持自然对中，不会出现强制装配带来的螺纹错扣、密封面贴合不严的问题。

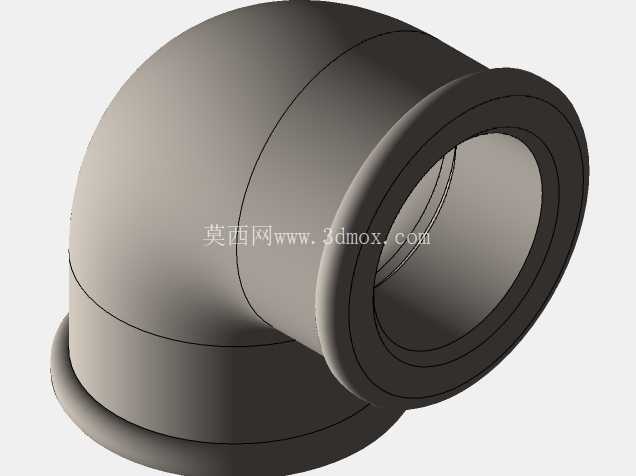

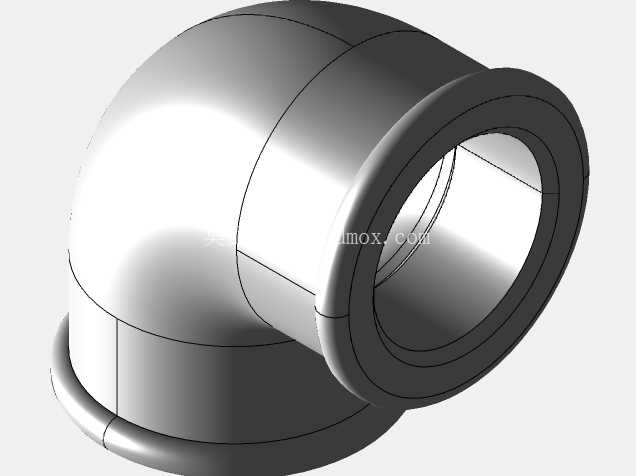

　　接口处的内螺纹采用标准管螺纹参数设计，牙型角度、螺距都符合通用管路连接的规范要求，螺纹加工的有效长度能够保证旋合后有足够的连接强度，承受常规低压管路的工作压力不会出现脱扣、渗漏问题。产品两端的端头都做了加厚凸边设计，一方面能够提升接口位置的结构强度，避免安装旋紧时因为扳手受力导致接口开裂变形，另一方面凸边的端面可以作为密封压紧的基准面，配合螺纹处的密封填料能够实现更可靠的端面密封效果。弯管主体的壁厚经过强度校核，在满足公称压力下的承压要求的同时，尽可能控制整体重量，降低材料消耗，外表面的圆弧过渡没有尖锐棱角，安装操作时不会划伤施工人员，也能减少外部磕碰对管体造成的损伤。

　　在实际管路布设中，这类弯头常被用在墙面转角处的管路转向、设备接口与管路的垂直对接、分层排布管路的上下连通位置，因为采用螺纹连接的形式，不需要专业的热熔、焊接设备，普通水电施工人员借助常用管钳、扳手即可完成安装作业，在旧房水路改造、临时管路搭建等场景下的适配性极强。设计过程中针对不同通径规格的产品做了统一的结构参数规范，同系列不同通径的弯头都遵循一致的弯角比例、接口长度参数，方便设计人员在做管路排布三维设计时直接调用选型，不需要反复核对不同厂家的尺寸差异，能够有效提升管路系统的设计效率。

　　流道内壁做了平滑处理，没有明显的加工凸起或凹陷，流体经过时不会产生额外的紊流，也能减少介质中的杂质在管壁附着的概率，对于输送生活冷水、热水的场景，平滑内壁也不容易滋生水垢，延长管路配件的使用寿命。产品的整体结构没有多余的复杂造型，所有结构特征都服务于连接、密封、导流的核心功能，没有冗余的装饰性结构，既方便生产加工时的模具成型，也能降低生产过程中的不良率，适合批量标准化生产。在安装空间预留方面，弯头两端接口的预留操作空间经过优化，安装时扳手的操作空间不需要额外放大，在狭小的管井、墙面预埋槽内也能顺利完成旋紧操作，不会因为空间受限导致接口无法拧到位引发渗漏问题。针对不同使用场景的压力需求，壁厚设计留有足够的安全余量，能够承受日常使用中的水锤冲击，不会因为瞬时压力升高出现管体破裂的问题。
