导轨式直流开关电源模块结构设计

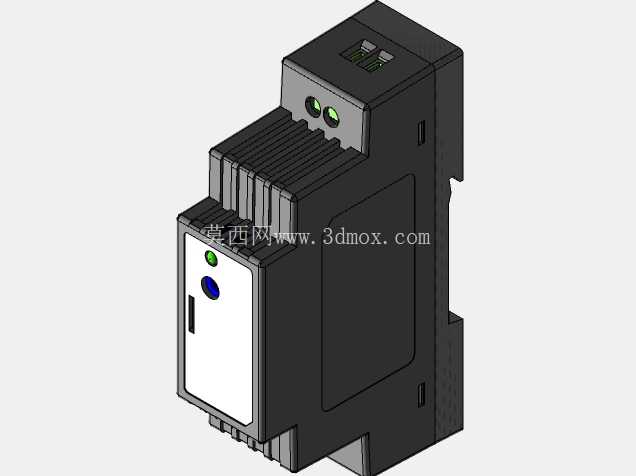

　　这款导轨式安装的电源转换模块，是工业低压配电系统里极为常见的末端供电部件，日常在工厂自动化控制柜、楼宇配电的信号回路、小型设备的电控箱内都能见到它的身影，核心作用是把前端输入的交流市电转换成稳定的低压直流，给PLC输入输出模块、小型传感器、中间继电器线圈、现场信号指示灯这类对供电稳定性有一定要求的低压器件提供可靠电源。从结构设计来看，整体采用标准DIN导轨卡装的外形方案，壳体主体为阻燃工程塑料注塑成型，背部自带适配35mm标准导轨的弹性卡扣，安装时只需要对准导轨上沿按压卡扣即可卡紧固定，不需要额外打孔安装支架，在柜内排布时可以和断路器、端子排、继电器等其他导轨元件并排紧贴安装，最大化利用柜内的导轨安装空间，不会出现突兀的尺寸突出干涉相邻元件的情况。

　　正面的操作与指示区域做了分区设计，上端靠近壳体顶部的位置设置了两个状态指示灯，分别对应电源输入正常、直流输出稳定的状态，现场运维人员巡检时不需要借助万用表测量，站在柜前就能直观判断模块的工作状态，指示灯的透光件做了磨砂漫反射处理，不会因为柜内照明反光导致状态误判。正面下半部分的白色区域是标识与接线提示区，预留了丝印参数标识的平整平面，不会因为壳体的散热筋结构导致标识印刷歪斜、识别不清。壳体侧面的散热结构做了错位式的竖向筋条设计，既保证了模块内部功率器件工作时的热量可以通过筋条增大与空气的接触面积实现自然对流散热，又不会因为散热开孔过大导致柜内的金属碎屑、灰尘轻易进入壳体内部造成功率板短路，筋条的厚度和间距经过匹配，在注塑生产时不会出现缩痕、缺料的缺陷，同时装配时筋条的导向结构可以让上下壳体的扣合定位更精准，不需要额外增加定位柱就能保证装配间隙均匀。

　　接线端子区域设置在壳体的上下两端，采用螺丝压接式的接线结构，适配0.5-2.5平方毫米的多股铜芯导线，端子的压线板做了防滑纹处理，导线压接后不会因为设备运行的震动出现松脱、接触不良的问题，端子之间的电气间隙和爬电距离满足低压电气的安全规范要求，不同电位的端子之间设置了隔离筋，避免接线时多余的铜丝外露造成极间短路。模块的整体宽度控制在标准模数化尺寸范围内，在柜内排布时可以和同模数的断路器、隔离开关等元件保持视觉上的整齐统一，不会出现宽度尺寸偏差导致的导轨槽位浪费。

　　从实际使用的场景来看，这类小功率电源模块往往用在对安装空间要求紧凑、供电功率需求不大的分布式供电场合，相比传统的开放式电源板，全封闭的壳体结构可以适应车间内多粉尘、轻微油污的使用环境，不需要额外加装防护外罩，导轨式的安装方式也让后期的维护更换更为便捷，出现故障时只需要拨开卡扣就能拆下模块更换，不需要拆解周围的接线和相邻元件。在建模设计过程中，需要重点关注壳体卡扣的弹性变形量，既要保证安装时卡扣能顺利卡入导轨，又要保证卡入后有足够的卡紧力，不会因为运输或者设备震动出现模块从导轨上脱落的情况；同时散热筋的高度不能超出壳体的整体安装边界，避免和柜内的走线槽、相邻元件产生干涉；指示灯的安装位置要和正面面板的开孔精准对位，避免出现灯光偏斜、亮度不均的问题；上下壳体的扣合结构要设计成隐藏式，不会在壳体外表面留下明显的合模线或者扣合缝隙，提升整体的外观质感。另外，模块的重量经过配平，重心靠近导轨安装面，安装后不会出现前倾歪斜的情况，长时间使用也不会因为重力作用导致卡扣变形松脱。
