DN25直通式外螺纹活接管路接头

这款DN25规格的直通活接，是流体输送管路系统里极为常用的可拆卸连接件，日常在民用给排水、小型液压站油路、压缩空气支管路、低压燃气输送等场景都能见到它的身影，核心作用是在两段同通径管路之间实现可拆式的刚性连接，不需要转动两端的固定管路就能完成装拆，给后期管路维护、阀件更换、支路加装留出足够操作空间。

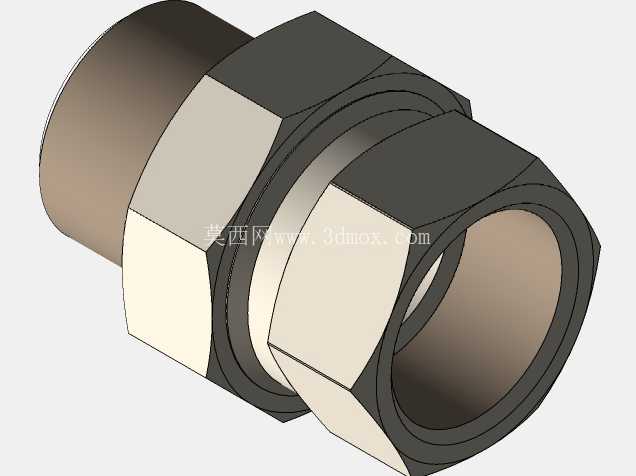

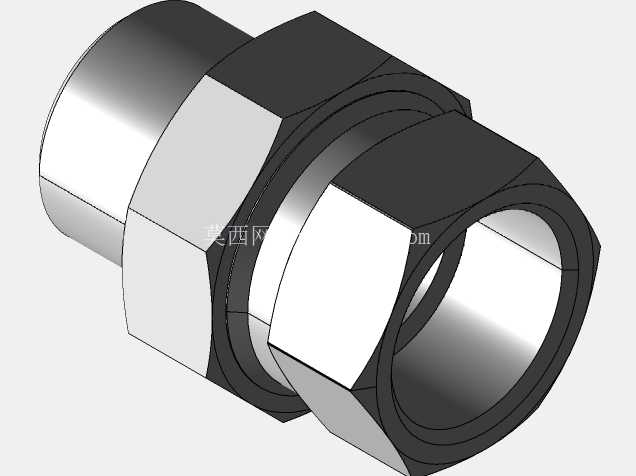

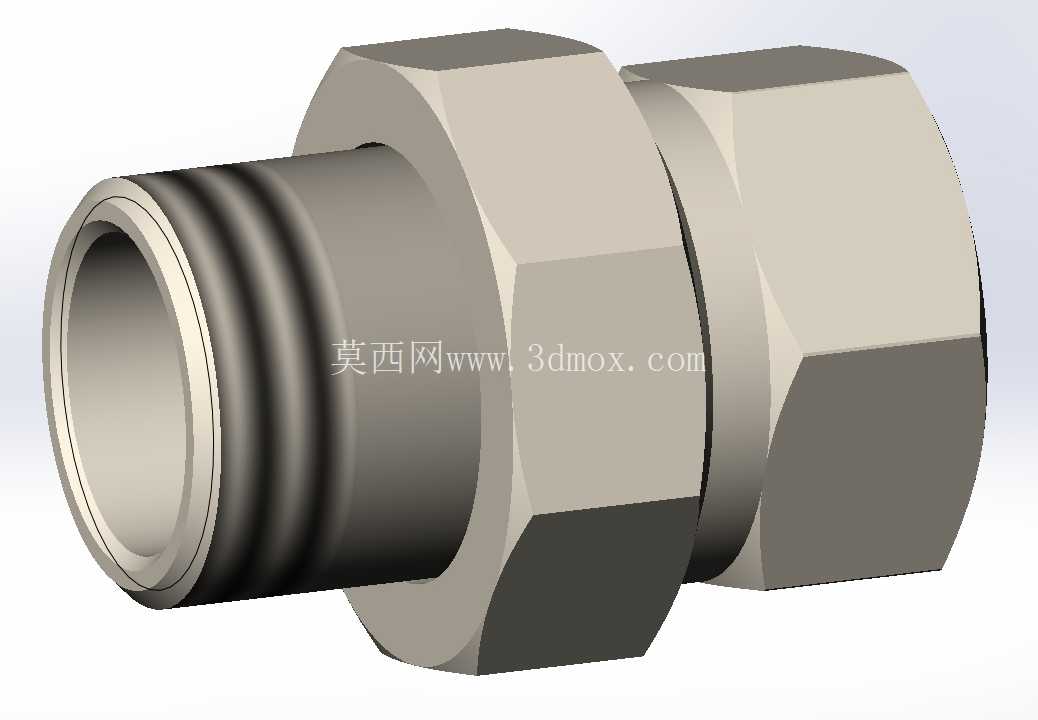

从结构设计逻辑来看，这款接头采用了典型的三件式活接构造，一端是带外螺纹的直插连接端，加工有标准管螺纹，螺纹段做了退刀槽处理，避免拧入时螺纹末端卡滞在对应内螺纹接口内，螺纹牙型精度满足普通管路密封要求，配合生料带或者密封胶就能实现低压工况下的无渗漏连接；中间是六角形的锁紧螺母结构，两个平行的六角面给扳手提供足够的夹持受力面，安装时不需要卡住两端接头本体，只需要转动中间的锁紧螺母就能完成拉紧密封，不会带动两端连接的管路发生扭转，这对于已经固定布设完成的硬管管路来说尤为重要，能避免管路因为强行扭转产生的装配内应力，降低长期使用下管路开裂、接口松脱的风险。另一端的内接端同样做了六角结构，方便安装初期对位时的临时夹持，两端的同轴度公差控制在合理范围内，装配完成后不会出现管路错位导致的通径缩口问题，保证流体通过时的压损控制在较低水平。

从安装边界尺寸来看，这款接头的整体长度适配DN25通径管路的常规安装间距，两端六角的对边尺寸符合通用管接头的扳手夹持标准，用日常的活动扳手或者对应规格的开口扳手就能完成操作，不需要定制特殊工装。接头内部的通径做到了全通径设计，没有额外的缩口结构，流体通过时不会产生明显的节流效应，不管是输送清水、液压油还是压缩空气，都不会因为接头本身产生过大的压力损失，也不容易在接头位置残留介质杂质，减少长期使用后的堵塞风险。密封面的设计采用了平面硬密封配合可选密封垫的形式，在低压常温工况下依靠金属面的贴合就能实现密封，输送有一定温度或者腐蚀性的介质时，可以在密封面之间加装橡胶、四氟材质的密封垫片，进一步提升密封可靠性，适配不同介质的输送需求。

在实际工程选型过程中，这类活接通常用在管路需要经常拆卸维护的节点位置，比如水表前后、小型设备的进出水口、支路管路的接驳位置，相比传统的直接头或者对丝连接，它的装拆效率要高出很多，不需要把整段管路转动对位，只需要松开中间的锁紧螺母就能把两段管路分开，后期更换损坏的管段或者阀件时，不需要大范围拆解周边管路，能大幅降低维护工作量。建模过程中对螺纹牙型、六角夹持面、密封台阶的尺寸都做了精准还原，装配间隙的预留符合实际加工的公差要求，导入装配环境时可以直接模拟实际的装配流程，验证相邻管路、阀件的安装空间是否足够，避免现场安装时出现扳手操作空间不足、接头和周边构件干涉的问题。另外接头的壁厚设计满足常规1.6MPa以下工作压力的强度要求，建模时的壁厚取值和市售常规产品保持一致，做管路受力仿真分析时可以直接调用模型参数，不需要额外调整壁厚尺寸，能给管路系统的强度校核、流场分析提供准确的模型基础。
