DN25角式活接弯头管路连接件

在民用给排水、小型液压回路、低压气动输送以及暖通管路的布设作业中，经常会遇到管路需要90度转向同时还要兼顾后期拆卸维护便利性的场景，传统的90度弯头两端均为固定螺纹结构，一旦完成安装，后续需要拆解管路检修阀件、更换滤芯或者调整局部管路走向时，必须转动整段管路才能完成拆卸，不仅操作空间要求高，还容易在扭转过程中损伤相邻管路的密封面，甚至造成整段管路的应力变形。这款DN25规格的角式活接接头，就是针对这类场景开发的专用管路连接件，它将90度转向功能与活接的可拆卸结构整合为一体，从结构根源上解决了转向接头拆装不便的痛点。

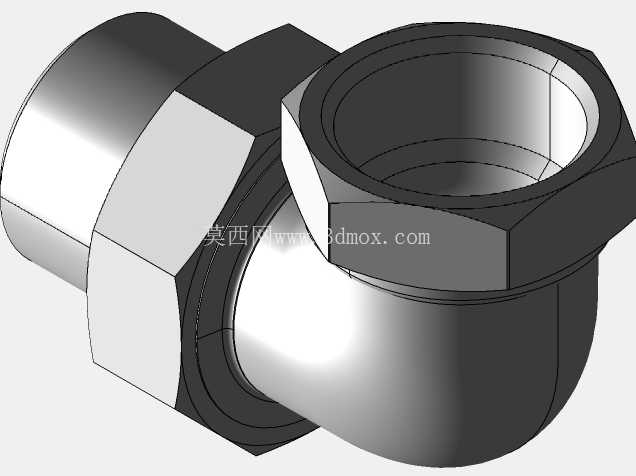

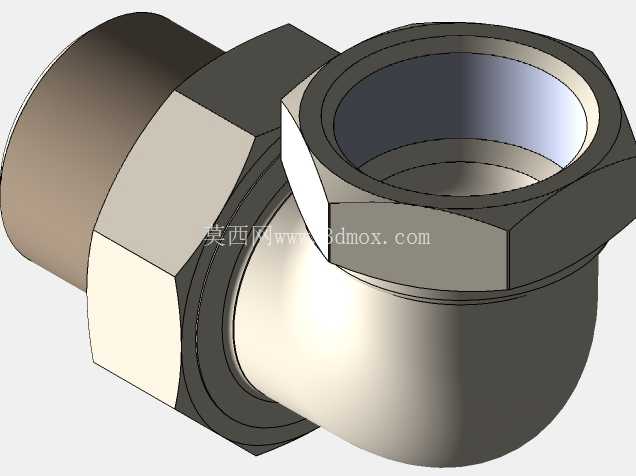

从结构设计逻辑来看，这款接头采用了两端差异化的连接形式，一端为外螺纹直连端，加工有标准管螺纹以及多道密封槽，可直接与对应规格的内螺纹管路端口旋合，密封槽可适配生料带、O型圈或者密封胶等多种密封形式，满足不同压力等级、不同流体介质的密封需求；另一端为内螺纹活接端，通过带内六角拧转面的锁紧螺母与弯头主体实现压合连接，活接端面加工有平整的密封贴合面，可搭配平垫或者锥面密封结构实现端面密封，安装时无需转动两端已固定的管路，只需要拧紧中间的锁紧螺母即可完成连接，拆解时也仅需松开锁紧螺母就能将两端管路分离，完全不会对相邻的固定管路产生扭转作用力，极大降低了狭窄空间内的管路安装与维护难度。

外形结构上，弯头主体采用了等通径的90度圆弧过渡流道设计，没有直角转折造成的流道突变，能够最大程度降低流体经过转向位置时的局部阻力损失，减少流体紊流、振动以及噪音的产生，不管是输送液态水、液压油，还是低压气态介质，都能保持稳定的流通状态。接头的所有拧转受力位置都加工有标准尺寸的六角结构，不管是活接锁紧螺母还是外螺纹端的拧转部位，都能适配普通活动扳手、开口扳手的夹持需求，不需要定制专用工具就能完成现场安装作业。

从安装边界尺寸来看，这款DN25规格的接头通径与1寸标准管螺纹完全匹配，两端接口的同轴度、螺纹公差都严格遵循通用管路连接件的加工标准，可直接与市面上同规格的镀锌钢管、PPR转金属接头、液压软管接头、水暖阀件实现互换适配，不需要额外加工过渡接头。弯头的转弯半径经过优化，既不会因为转弯半径过小造成流道阻力陡增，也不会因为半径过大占用过多安装空间，在墙面贴装、设备内部管路排布、狭小机柜内的管路布设场景中，能够有效节省管路占用的空间，避免与周边其他零部件产生安装干涉。

在实际工程应用中，这类角式活接常被用在家装给排水的水表进出端、热水器管路连接、小型液压站的阀组出油口转向、气动设备的气源管路转角、消防支管的转向连接等位置，尤其是在需要定期拆解维护的管路节点，这种带活接的角式接头相比普通弯头加单独活接的组合方案，减少了一个密封连接点，不仅降低了泄漏风险，还减少了零件数量，降低了采购与安装的综合成本。建模过程中，对螺纹牙型、密封面平面度、六角夹持面的尺寸公差都做了精准还原，所有倒角、退刀槽的细节都按照实际机加工工艺进行绘制，能够直接用于管路排布的干涉检查、装配模拟，也可作为非标管路接头二次开发设计的基础参考模型，帮助结构设计人员快速完成管路系统的方案布局，减少重复建模的工作量。
