4英寸90度钢制弯头三维结构设计

在工业流体输送管路系统的布局设计中，90度弯头是改变管路走向最常用的基础管件，本次设计的4英寸规格90度弯头，适配公称通径101.6mm的管路系统，可广泛应用于市政给排水、化工流体输送、暖通循环管路、工业气体配送等多个场景的管路搭建中。从实际工程应用的角度来看，这类弯头的核心作用是在有限的安装空间内完成管路的直角转向，避免管路采用多段拼接带来的泄漏风险与流阻损失，相比直角弯折的管路结构，弧形过渡的弯头能够让管内流体的流向变化更平缓，大幅降低流体转向时对管壁的冲刷，同时减少管路系统的局部压力损失，提升整个输送系统的运行效率。

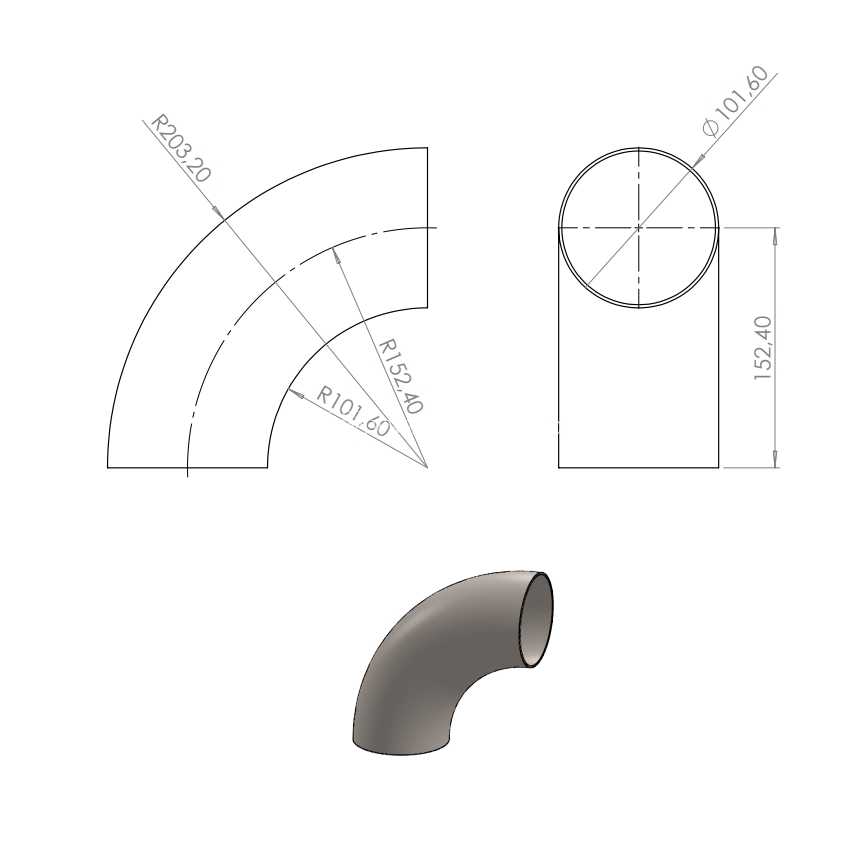

在设计思路上，这款弯头采用标准长半径弯头的曲率设计，弯头中心线的弯曲半径为152.4mm，也就是1.5倍的管路公称通径，这一参数是工业管路设计中经过长期验证的最优曲率取值，既能够保证流体转向时的流阻控制在合理区间，也不会因为弯曲半径过大导致安装所需的空间超出常规管路布局的预留范围。从外形尺寸来看，弯头两端的接口外径为101.6mm，接口段的直边长度经过精准核算，能够满足对焊连接时的焊接坡口加工需求，弯头外壁的曲率从R203.2mm到内壁R101.6mm均匀过渡，管壁厚度保持一致，不存在局部壁厚突变的问题，能够避免管路承压时出现应力集中的薄弱点。

从安装边界的角度考量，这款弯头的两个接口端面分别处于垂直的两个平面上，安装时两个接口的中心距为152.4mm，在管路布局设计时，只要预留出对应尺寸的安装空间，就可以完成弯头的装配，不需要额外调整相邻管路的位置。弯头的整体外形为光滑的弧形结构，没有突出的结构件，安装后不会与周边的管路支架、其他管线产生干涉，同时光滑的外壁也便于后期做防腐保温层的包覆施工。在功能特性上，这款钢制弯头能够适配常规的工业管路压力等级，可输送常温状态下的水、气体、无强腐蚀性的化工流体等介质，弧形的内壁过渡能够减少流体中的杂质在转向处的沉积，降低管路堵塞的风险，长期运行时的维护成本更低。

在建模过程中，首先通过旋转特征生成弯头的基础弧形基体，之后对两端的接口直边段做精准的尺寸校准，保证接口的圆度与外径尺寸符合管路连接的公差要求，同时对管壁的内外曲面做连续性检查，确保曲面过渡顺滑没有折角，避免后续做有限元分析时出现应力计算失真的问题。针对实际安装中可能出现的焊接变形问题，建模时也预留了合理的公差余量，两端接口的端面垂直度控制在标准要求的范围内，保证焊接时能够与相邻的管路端面完全贴合，减少焊接缺陷的产生。对于管路设计人员来说，这款弯头的三维模型可以直接导入到管路装配体中使用，能够快速完成管路走向的布局，同时模型的尺寸参数完全符合行业通用标准，不需要额外做尺寸调整就可以直接用于工程出图与施工指导，在做管路系统的流阻分析、应力分析时，精准的模型结构也能够保证仿真计算结果的准确性，为管路系统的设计优化提供可靠的模型基础。
