工业级不锈钢法兰式集尘管路构件

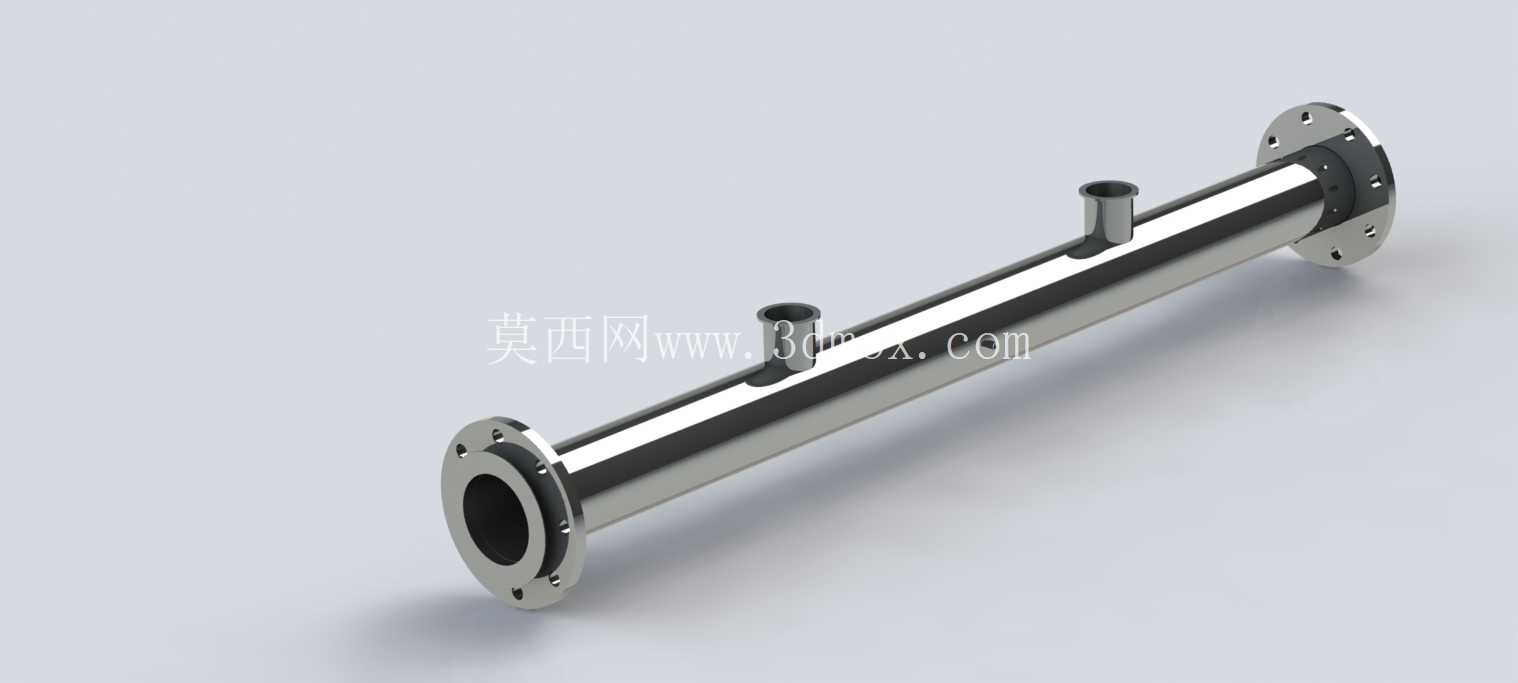

　　这款法兰式集尘管路构件，主要应用于工业除尘系统的主干管路布设环节，常见于木工车间打磨工位、金属切削加工产线、粉体物料输送工段的含尘气流汇集路径中，作为多支路吸尘点位的气流汇总通道使用，可将分散的吸尘口抽取的含尘空气统一输送至后续除尘过滤单元，避免管路分叉处出现紊流压损过大的问题。从结构设计来看，主体采用等径直筒结构，两端配置带螺栓孔的圆形法兰盘，法兰端面预留密封槽位，安装时可搭配橡胶密封垫实现端面静密封，杜绝含尘气流从连接缝隙泄漏，法兰盘的螺栓孔采用圆周均布设计，适配常规PN10压力等级的通用法兰对接标准，无需额外定制转接件即可完成与上下游管路的拼接。

　　筒身侧面设置两个垂直向上的异径支管接口，支管接口同样采用法兰连接形式，可直接对接支路吸尘软管或硬管，两个支管的间距经过流场仿真优化，能够避免不同支路汇入的气流在主管内部形成对冲，降低管路沿程阻力，减少风机运行的能耗损失。整体材质选用镜面抛光不锈钢，内壁光滑无凸起焊缝，可减少粉尘在管路内壁的附着堆积，避免长期运行后管路通径被积尘缩窄，同时不锈钢材质具备良好的耐锈蚀性能，可适配含湿含油的复杂含尘气流工况，不会像普通碳钢管路那样出现内壁锈蚀脱落造成二次粉尘污染的问题。

　　从安装边界来看，主管整体为长直圆柱形态，安装时需保证两端法兰的同轴度偏差不超过1mm，避免对接后出现管路应力集中，长期受气流振动出现焊缝开裂的问题；侧面支管的伸出长度控制在合理范围，不会占用过多安装空间，可适配狭窄的设备夹层或车间顶部管路布设场景，安装时可通过法兰螺栓孔的角度调整，灵活改变支管的朝向，匹配不同方向的支路管路走向，无需额外增加弯头转接件，进一步降低管路系统的整体压损。

　　在实际工况运行中，这款集尘管可承受的工作压力范围覆盖常规负压除尘系统的-10kPa到正压输送的5kPa区间，能够适配绝大多数中小型工业除尘系统的压力要求，筒身壁厚经过强度校核，在满负荷负压运行时不会出现筒身吸瘪变形的问题，同时管壁厚度控制在合理范围，兼顾结构强度与整体重量，便于现场吊装施工，无需额外配置重型支撑吊架，仅需常规的管路管夹即可完成固定。设计过程中针对管路的流场特性做了多轮优化，将支管与主管的连接位置做了圆弧过渡处理，避免直角连接造成的局部涡流，减少粉尘在连接位置的堆积，降低管路日常清理维护的频次，同时过渡段的圆弧半径经过计算，可保证气流汇入时的流向平滑过渡，不会产生明显的气流啸叫，降低车间管路运行的噪音污染。两端法兰的密封面采用凸面设计，相比平面密封具备更好的密封性能，即使在系统启停出现压力波动时，也能保证连接位置的密封可靠性，不会出现瞬间泄压漏尘的问题。
