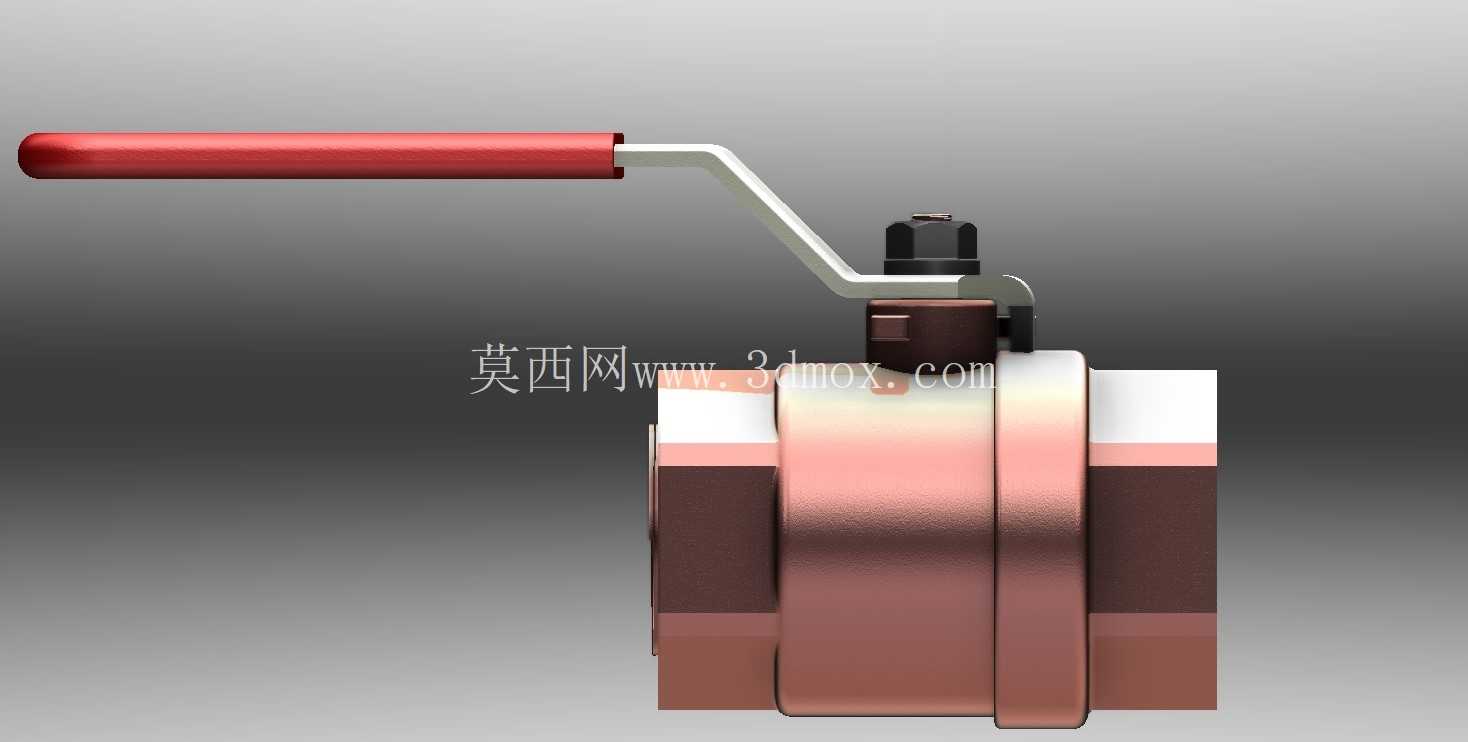

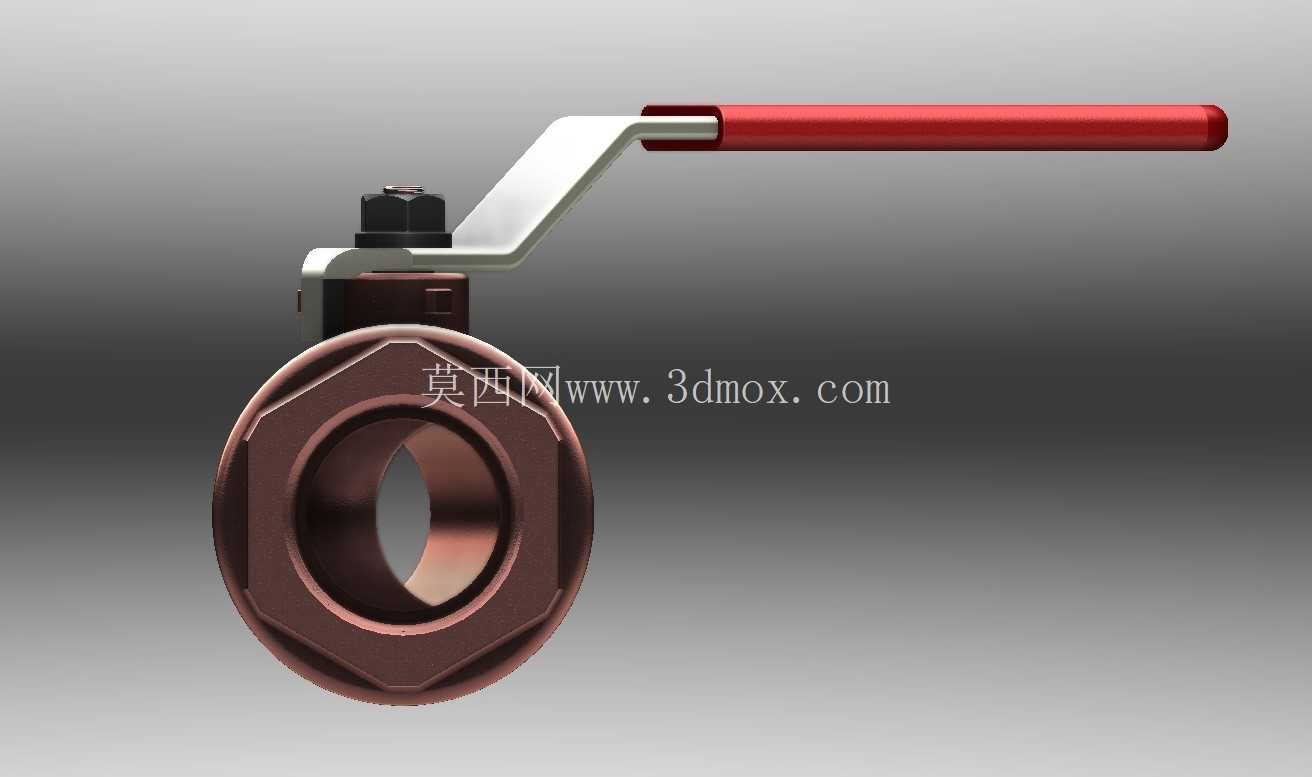

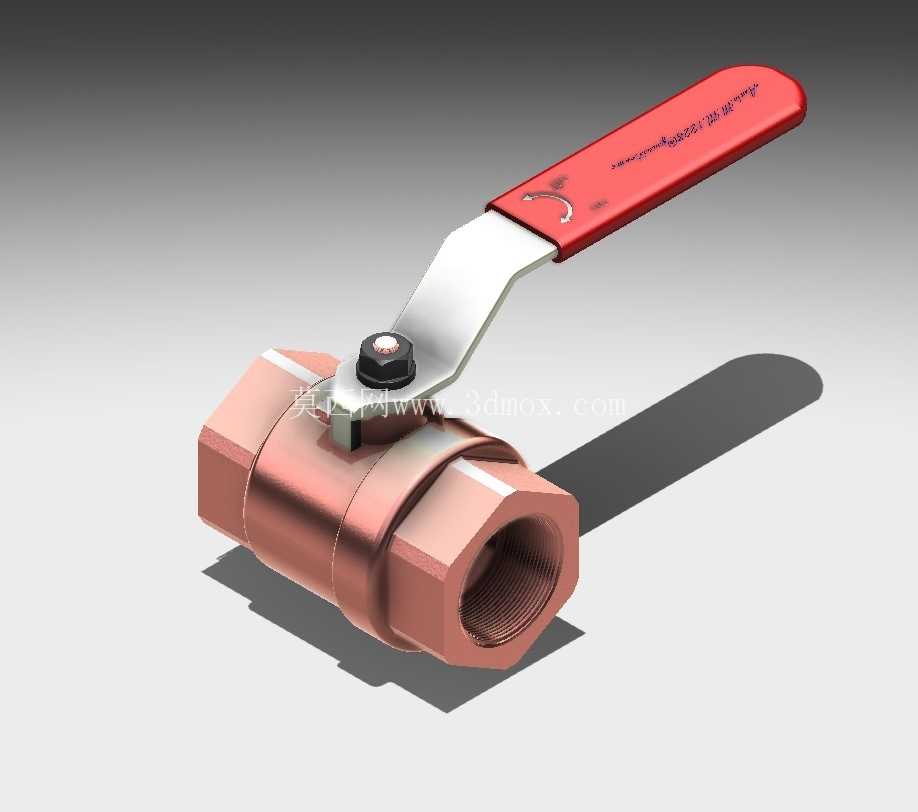

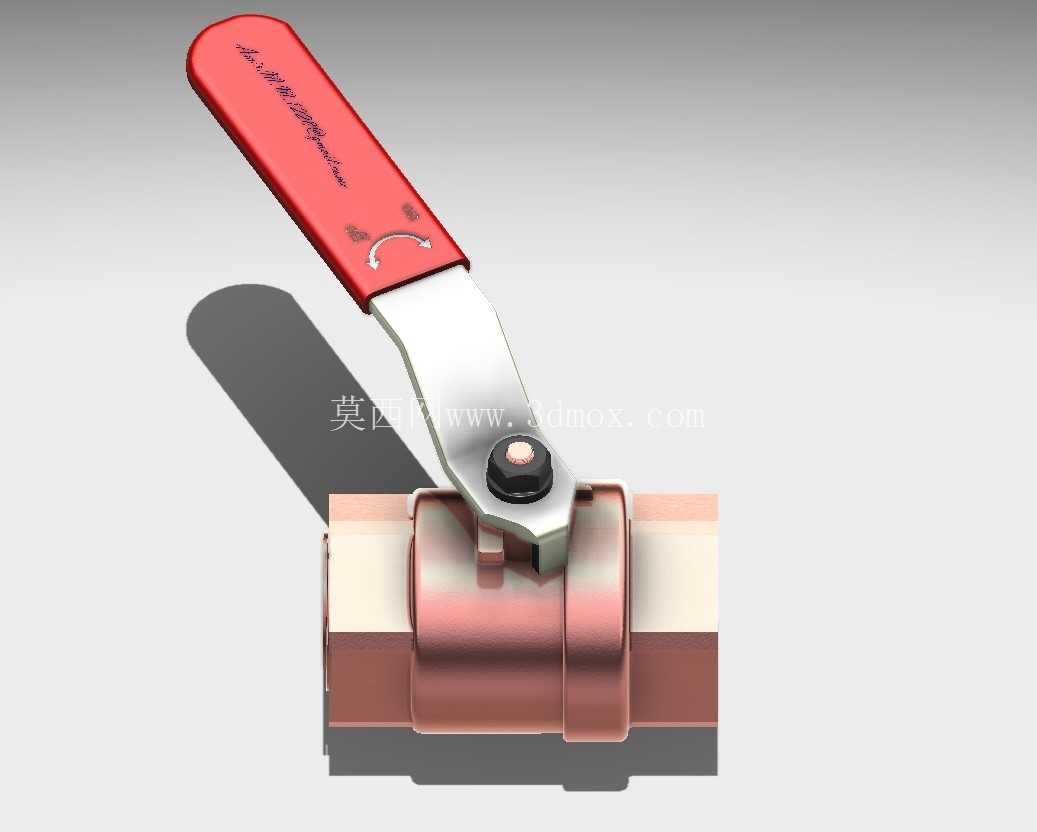

内螺纹连接铜质手动球阀结构设计

在民用给排水、小型液压回路、低压气动输送以及暖通空调支路管路中，这类内螺纹连接的手动铜球阀是应用频次极高的流体通断控制元件，相较于闸阀、截止阀，它的启闭行程极短，仅需将手柄扳转90度即可完成全开或全关动作，操作效率远高于多回转类阀门，且全开状态下流道几乎无缩径，介质流经时的压力损失极小，不会在阀腔内部形成明显的紊流区，也不容易积存介质残渣，适配清水、低压气体、轻质油品等多种无强腐蚀性的流体介质。

从结构设计逻辑来看，这款球阀采用两片式阀体结构，两个阀体段通过内螺纹配合实现紧固密封，相比一体式阀体，两片式结构的加工难度更低，阀芯与密封座的装配精度更容易控制，后期维护时也可以快速拆开清理阀腔内部的杂质，不需要整体切割管路。阀芯采用通孔式球体结构，球体表面做了高精度抛光处理，与两侧的聚四氟乙烯密封座紧密贴合，密封副的接触压力均匀，在额定工作压力范围内不会出现内漏问题，同时聚四氟乙烯材质的摩擦系数极低，启闭操作的力矩很小，即使长期不动作，也不会出现阀芯与密封座粘连抱死的情况。

操作手柄采用杠杆式结构，手柄根部与阀杆的连接部位做了扁方定位，避免扳转时出现打滑，手柄的长度经过力矩匹配计算，普通人徒手操作即可完成额定压差下的启闭，不需要额外加装加力杆，手柄表面包覆的防滑绝缘层，既可以避免低温介质传输时手柄表面结露打滑，也能在电气设备周边的管路中起到一定的绝缘防护作用。阀杆部位采用下装式结构，阀杆从阀体内部向外穿出，即使阀杆上部的密封填料出现磨损，介质压力也会将阀杆向外推压，反而会增强密封部位的贴合度，不会出现阀杆飞出的安全隐患，这也是球阀相比其他阀类在安全设计上的典型优势。

安装边界方面，这款球阀的两端采用标准管螺纹连接，螺纹规格匹配常规民用与工业低压管路的通用管径，安装时不需要额外焊接法兰，只需要在螺纹部位缠绕密封生料带即可拧入对应管路接头，整体轴向尺寸紧凑，不会占用过多的管路安装空间，尤其适合管路排布密集、操作空间有限的设备内部管路布局。阀体采用铜合金材质，相比铸铁阀体拥有更好的抗锈蚀能力，长期在潮湿环境下使用也不会出现外壁锈蚀脱落的问题，外观的金属质感也适配明装管路的装修需求，不需要额外做防腐涂装。

在实际选型应用中，这类球阀通常作为支路管路的末端控制开关，比如家装水路的入户分支、气动设备的进气支路、小型液压站的油路通断控制，它不适合用于精准调节流量的场景，仅做通断使用，因为在半开状态下，高速流动的介质会冲刷球体表面与密封座，长期半开使用会导致密封面被冲蚀损坏，提前出现内漏问题。设计建模时需要重点关注球体通孔与两端流道的同轴度，同轴度偏差过大会导致流道错位，增加介质流动阻力，同时要保证阀杆与球体连接槽的配合间隙，间隙过大会导致手柄扳转角度与球体实际转动角度出现偏差，出现开关不到位的问题，间隙过小则会在温度变化出现热胀时出现卡滞。另外阀体两端的螺纹同轴度也需要严格控制，否则安装时会出现螺纹错牙，导致密封失效甚至阀体开裂。
