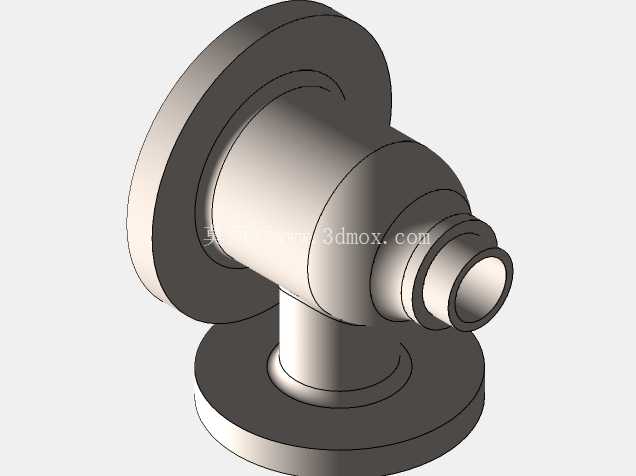

法兰连接弹簧式安全泄压阀结构

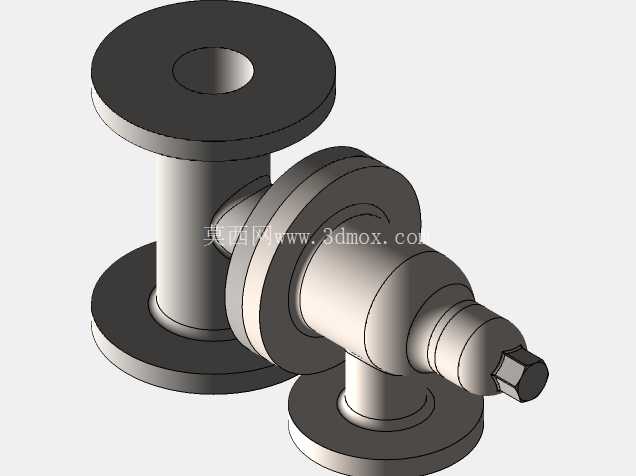

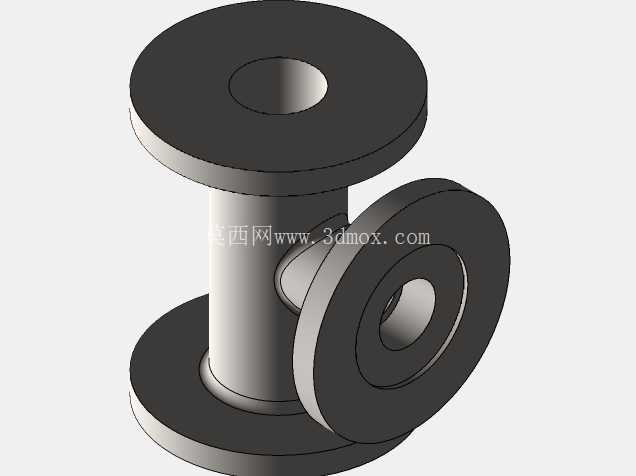

　　从实际功能来看，该阀的核心作用是在管路内部介质压力超过设定阈值时，自动克服弹簧预紧力抬升阀芯，快速泄放多余介质，待管路压力回落至安全区间后，弹簧推动阀芯复位密封，避免系统持续超压引发管路爆裂、容器变形甚至介质泄漏的安全事故，相比爆破片类一次性泄放元件，这种弹簧式安全阀可重复动作，不需要泄放后停机更换元件，能大幅降低连续运行管路的运维成本。设计层面，该模型采用2:1的比例放大建模，能清晰展示内部弹簧与阀芯的配合逻辑，整体采用三通式法兰连接结构，两个同轴法兰用于串接在主输送管路中，侧出的法兰接口用于连接泄放管路，将超压泄放的介质引导至安全回收区域或排放点位，避免高压介质直接喷溅伤及周边操作人员。在工业流体输送、承压容器配套的管路系统中，超压泄放是保障系统运行安全的核心环节，这类带弹簧的法兰连接安全阀，是承压管路、小型压力容器上最常用的超压保护元件，区别于重锤式安全阀，弹簧加载的结构能在更紧凑的安装空间内实现稳定的压力阈值触发，不会因为设备安装角度的倾斜影响泄放动作的精准度，在化工小型试验装置、压缩空气分支管路、低压蒸汽输送支路、给排水承压管网中都有广泛应用。

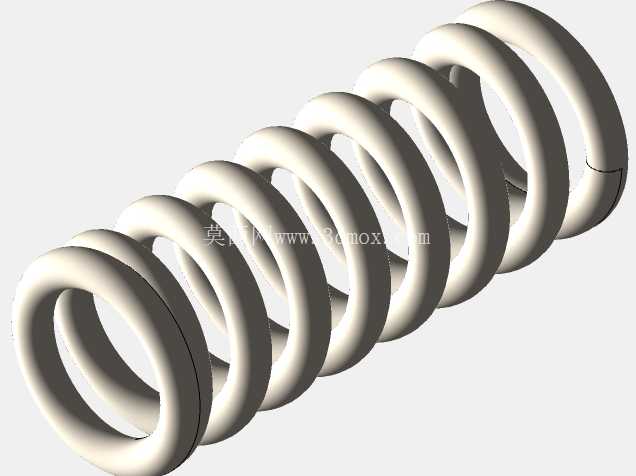

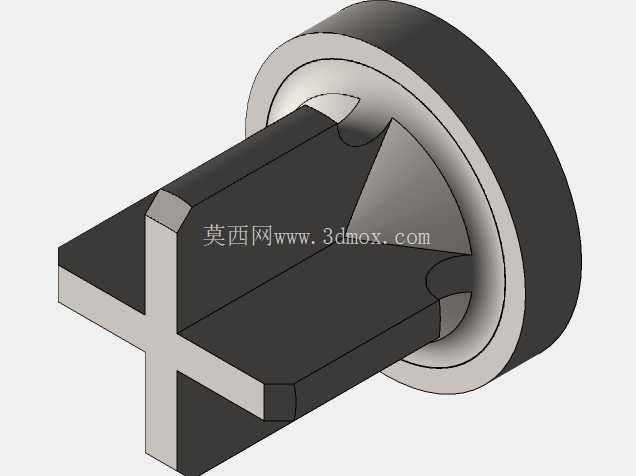

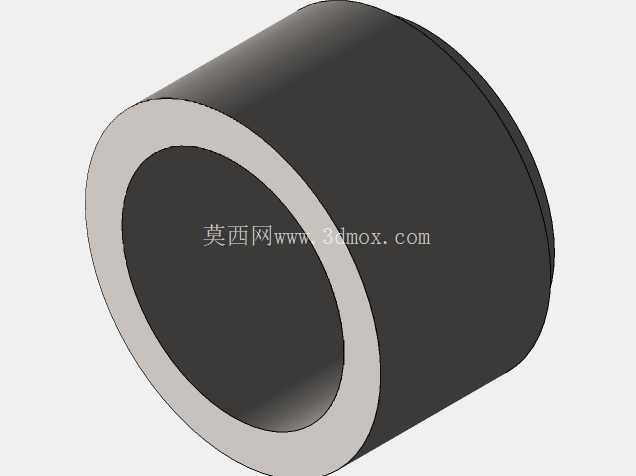

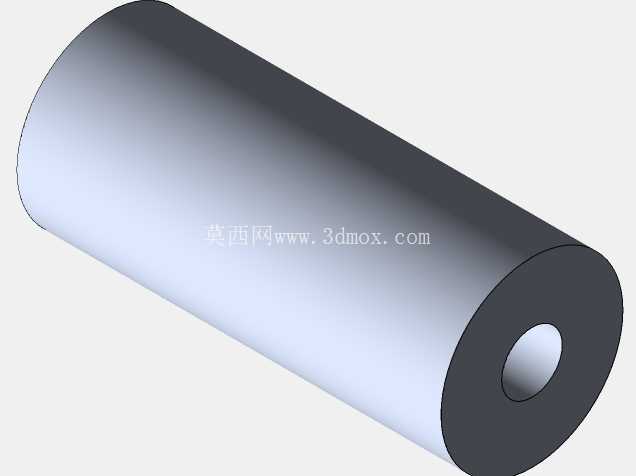

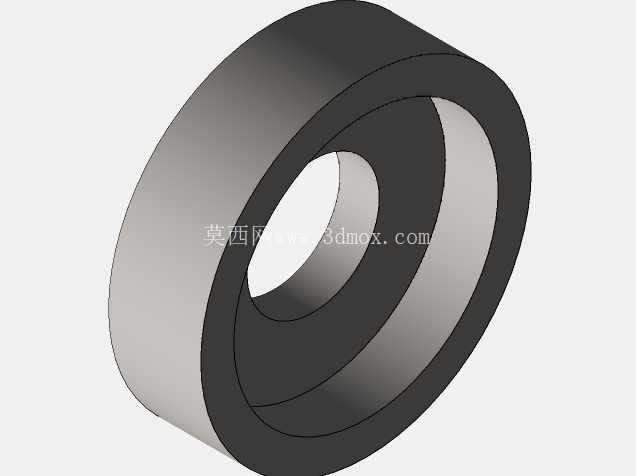

　　建模过程中，阀芯与阀座的密封面做了锥面配合设计，相比平面密封，锥面结构能在弹簧压力作用下实现更均匀的密封比压，降低低压工况下的内漏概率，同时阀芯导向段做了等直径圆柱面配合，保证阀芯抬升和回落过程中不会出现卡滞偏斜，避免泄放后无法复位密封的问题。弹簧的选型匹配是这类阀门设计的核心，模型中弹簧的预压缩量对应阀门的开启压力，弹簧刚度匹配额定泄放量下的阀芯抬升行程，保证超压时阀芯能快速达到全开高度，满足额定泄放流量要求，不会出现阀门频跳、颤振的问题，同时弹簧端圈做了并紧磨平处理，保证弹簧受力始终沿阀芯轴向，不会出现侧向分力导致阀芯偏磨。

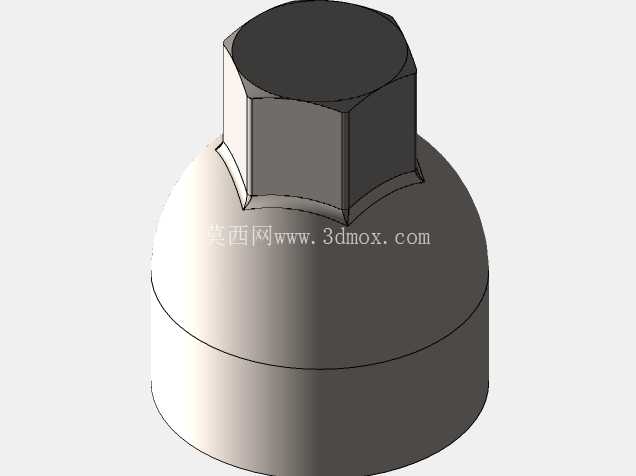

　　外形与安装边界上，三个连接法兰均采用标准法兰密封面尺寸，法兰端面的螺栓孔分布符合对应压力等级的法兰标准，安装时不需要额外加工转接件，可直接与同通径的管路法兰配对，阀门整体的轴向长度、侧出接口的中心高度都控制在紧凑范围内，适合安装在管路排布密集、安装空间受限的设备夹层、管廊支路位置；阀尾端的调节螺套结构用于调整弹簧的预压缩量，可在现场根据实际系统的工作压力微调开启阈值，不需要拆解阀门整体就能完成压力整定，适配不同工况的压力保护需求。

　　建模时对各部件的装配间隙做了符合实际加工精度的预留，阀芯导向段与阀盖的配合间隙控制在合理范围，既保证动作灵活，又避免间隙过大导致介质侧漏，法兰密封面的粗糙度、弹簧的有效圈数、阀芯密封面的宽度都按照实际工程设计参数做了还原，可直接用于教学演示、方案选型展示，也能作为同类型阀门设计的结构参考，帮助设计人员快速梳理弹簧加载安全阀的结构逻辑，减少方案阶段的重复建模工作量。在实际选型应用中，这类弹簧式安全阀需要匹配管路的公称通径、工作压力、介质特性，该模型的结构适配洁净气体、低压蒸汽、清水类无强腐蚀的介质，若用于腐蚀性介质场景，只需要更换阀芯、阀座的密封材质和弹簧的防腐镀层即可，整体结构框架不需要做大幅调整，具备较强的场景适配性。
