多规格异径螺纹补芯水暖管路接头

　　这套异径螺纹补芯主要应用在民用给排水、暖通管路改造、小型工业流体输送系统的管径转接场景中，日常施工里经常遇到原有管路接口规格和待接入设备、支管口径不匹配的情况，不需要额外更换整段管路或者加装多组转接头，单靠这类补芯就能完成不同管径的内螺纹、外螺纹对接，大幅降低管路改造成本，减少接口渗漏点。从结构设计来看，这类补芯采用外六角加阶梯内孔的结构，外侧的六角棱边完全适配标准活动扳手、管钳的夹持尺寸，安装时不需要定制专用工装，常规施工工具就能完成拧紧操作，六角的厚度经过受力校核，拧紧过程中不会出现棱边崩裂、夹持打滑的问题，能承受管路安装所需的额定扭矩。

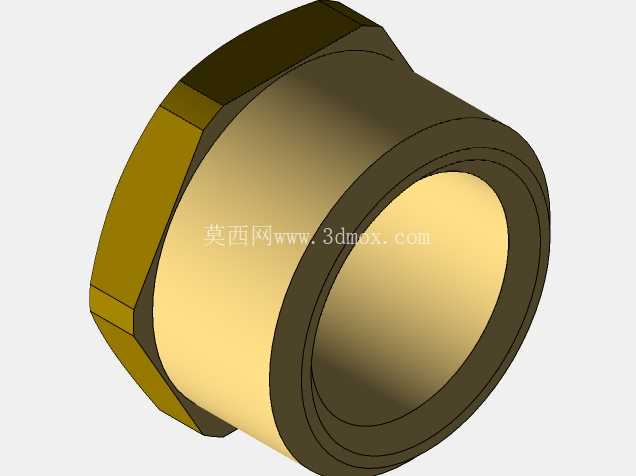

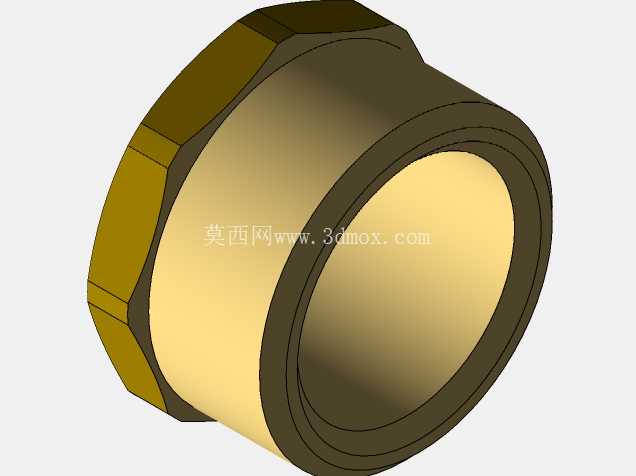

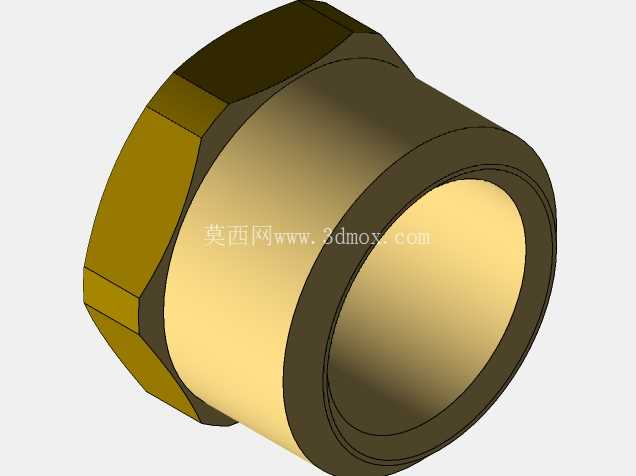

　　内侧的阶梯孔对应不同规格的管螺纹，分别适配G1-3/4、G3/4-1/2、G1/2-3/8三种常用的异径转接组合，螺纹段的长度严格遵循管螺纹标准的有效啮合长度要求，保证拧入后有足够的螺纹咬合圈数，不会因为啮合长度不足导致承压时螺纹脱开、介质渗漏。产品的外形尺寸完全贴合管路安装的边界要求，六角的对边尺寸控制在标准管件的安装空间范围内，在密集排布的管路群里安装时，不会和相邻的管件、阀门发生空间干涉，不需要额外调整周边管路的位置就能完成装配。两端的螺纹同轴度公差控制在合理范围内，安装后不会出现管路偏斜、别劲的问题，避免长期受力不均导致的螺纹疲劳损坏。

　　密封面的设计上，补芯的端面预留了足够的密封垫放置空间，配合生料带或者密封胶使用时，能在0.6-1.6MPa的常规流体压力下保持可靠密封，适配冷水、热水、低压压缩空气等多种常见介质的输送需求。建模过程中严格还原了实际产品的工艺细节，六角部位的倒角、螺纹起止端的退刀结构、内外壁的拔模斜度都按照实际加工工艺做了还原，没有出现理想化的无倒角、无退刀槽的设计错误，模型导入装配环境后可以直接用于管路排布的干涉检查、安装工艺模拟，不需要额外做工艺细节的补全。这类补芯在实际选型时需要注意两端螺纹的公制、英制规格匹配，这套模型对应的都是英制直管螺纹，适用于不需要密封螺纹锥度配合的管路连接场景，和锥管螺纹配件搭配时需要额外注意密封补偿量。

　　从材质适配角度，这类结构既可以用黄铜棒料车削加工，也可以采用不锈钢、铸铁材质压铸或者车削成型，模型的壁厚设计预留了不同材质的加工余量，不管是采用哪种常用管件材质生产，都能满足对应的强度要求，不会出现壁厚过薄导致加工时变形、承压时开裂的问题。在管路系统的三维布线设计中，这类标准转接件的模型精度直接影响整体管路的装配准确率，这套模型的接口尺寸完全和对应规格的管螺纹标准参数一致，和同规格的阀门、管道、三通等配件装配时，不会出现接口错位、尺寸不匹配的问题，能有效减少现场安装时的配件不匹配返工情况。
