钢管桁架式卡丁车承载车架结构设计

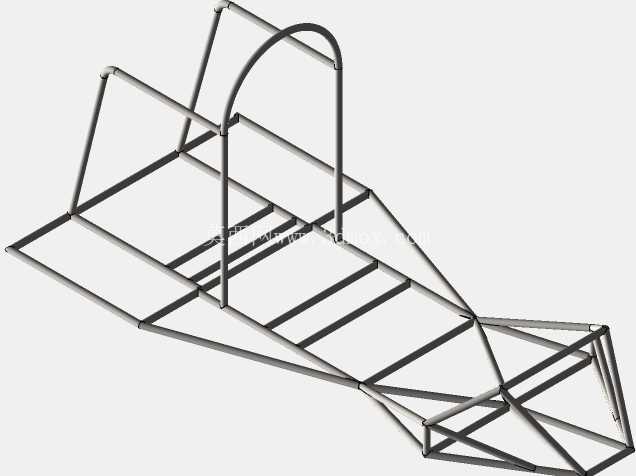

该卡丁车车架采用圆钢管空间桁架结构形式，是卡丁车整车的核心承载基体，所有动力总成、行驶系统、转向机构、座椅以及安全防护部件都需要依托该车架完成安装固定，同时承担车辆行驶过程中来自路面的冲击载荷、动力输出的反扭矩以及过弯时的侧向载荷，结构合理性直接决定整车的操控稳定性与行驶安全性。从实际应用场景来看，这类桁架式车架普遍用于娱乐型场地卡丁车、业余竞速卡丁车的底盘搭建，相比冲压焊接的一体式钣金车架，钢管桁架结构在同等自重下能获得更高的结构刚度，同时管件切割、弯折、焊接的加工门槛更低，适合小批量定制化的卡丁车生产与改装场景，在户外越野卡丁车、场地租赁卡丁车领域应用十分广泛。

设计思路上，整个车架采用变截面空间布局，前段收窄的桁架结构用于预留转向机构与前悬挂的安装空间，中段平直的宽幅框架是驾驶舱区域，需要匹配座椅安装位、脚踏机构固定点以及电池或油箱的布置空间，后段逐步收窄的桁架结构用于固定发动机、后轴驱动总成，上方隆起的拱形管架是防滚结构的一部分，在车辆发生侧翻时能够形成有效支撑，避免驾驶舱被挤压变形。所有管件连接节点都采用相贯线焊接设计，建模时已经预留了管件切口的配合公差，能够保证现场焊接时管件贴合度满足焊接强度要求，避免出现虚焊、应力集中的问题。

从功能特性来看，整个车架没有多余的装饰性结构，所有管件都参与载荷传递：纵向布置的主纵梁是主要的承力构件，承担整车的纵向冲击与弯曲载荷；横向布置的横撑管件主要用于提升车架的抗扭刚度，避免车辆过弯时车架出现过大的扭转变形影响车轮定位参数；斜向布置的斜撑管件构成多个稳定的三角形桁架单元，能够将局部载荷快速分散到整个车架结构上，避免局部应力过大导致管件开裂。相比板式车架，这种桁架结构的镂空设计也能为动力总成提供更好的散热空间，同时方便后期维护时对各个部件进行拆装调整，不需要大面积拆解覆盖件就能触及底盘的各个安装点位。

安装边界方面，车架前段的安装孔位按照通用卡丁车的转向节立柱尺寸设计，预留了前悬摇臂的铰接点位置，孔位同轴度公差控制在0.2mm以内，能够保证转向机构转动顺畅无卡滞；中段驾驶舱区域的安装点位间距符合常规卡丁车座椅的安装尺寸，同时预留了安全带固定点的安装座，固定点位置经过载荷校核，能够满足碰撞时的强度要求；后段的发动机安装位适配主流的小型单缸卡丁车发动机，后轴安装座的同轴度经过严格校验，能够保证后轴转动时无偏摆，减少传动系统的额外磨损。整个车架的宽度控制在常规场地卡丁车的通行宽度范围内，能够适配标准卡丁车赛道的防护栏间距，离地间隙的设计也兼顾了场地行驶的通过性，避免过弯时车架底部与路面发生剐蹭。

建模过程中已经对所有管件的弯折半径做了工艺校验，所有弯管位置的曲率半径都符合常规弯管机的加工能力范围，不需要特殊定制的弯管模具就能完成加工，有效降低生产制造成本。所有焊接节点都做了应力释放的结构优化，避免焊缝位置出现应力集中导致长期使用后出现开裂问题，关键承力位置的管件壁厚比辅助支撑位置高一个规格，在保证整体结构强度的前提下尽可能控制车架自重，实现轻量化与结构强度的平衡。
