多环万向支架式机械陀螺仪结构设计

这款多环万向支架式机械陀螺仪，核心依托角动量守恒原理实现定轴特性，在工程领域可覆盖多类场景需求：教学场景中可作为力学演示教具，直观展示刚体转动、角动量守恒、进动与章动现象，帮助学习者理解三维空间内的转动自由度约束逻辑；小型化同结构原理的陀螺仪，还可嵌入到姿态检测单元中，为小型航模、便携穿戴设备提供基础姿态参考基准，部分工业传感类陀螺仪的机械核心也采用类似的多环支架结构来实现多自由度转动解耦。

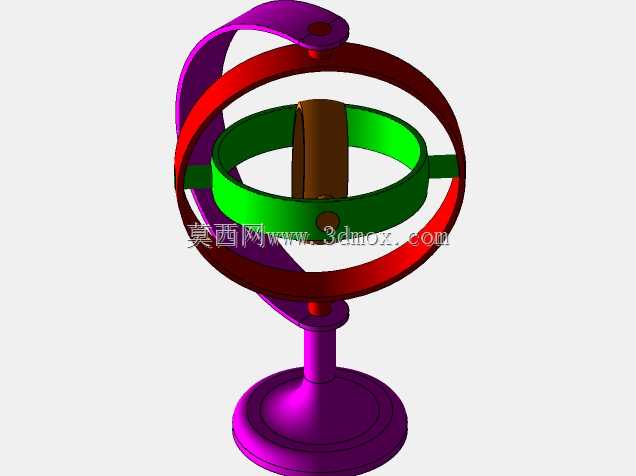

从功能特性来看，该结构设置三层嵌套转动环，最内侧环体用于安装中心转动质量块，中间环与外侧环依次通过正交布置的转动副连接，最下方连接固定底座，三个转动副的轴线两两垂直且交汇于中心质量块的质心位置，这种布局能让中心转子在空间任意角度偏转时，都不会受到外环支架的转动约束，保证转子自转轴的空间指向不受底座姿态变化的干扰。转动副位置采用小间隙轴孔配合，既保证转动过程无卡滞，也能控制径向窜动误差，避免因质心偏移带来的额外力矩干扰定轴精度。

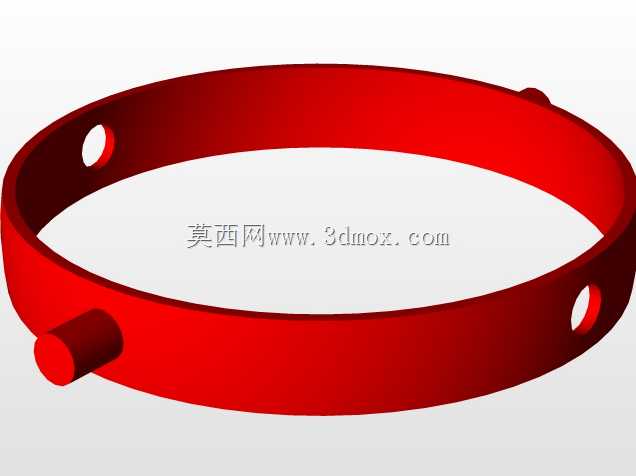

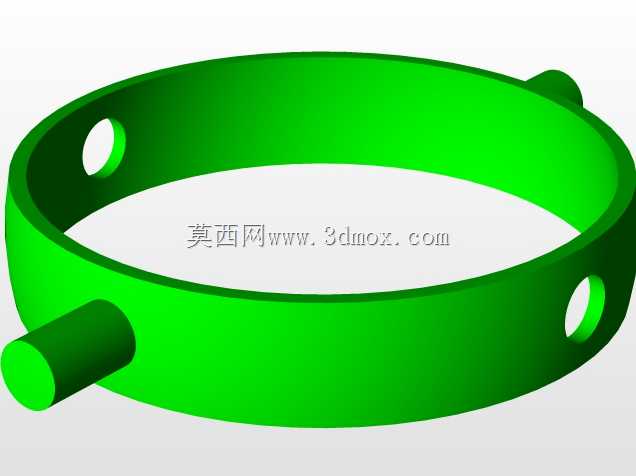

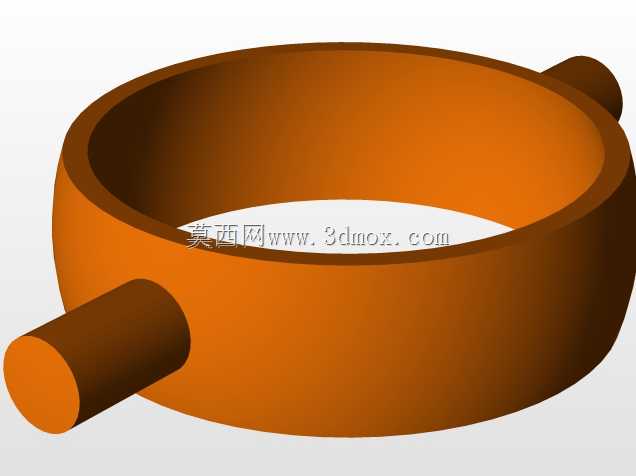

设计过程中，首先确定中心转子的质量分布，将转子的大部分质量集中在轮缘位置，在同等质量下提升转动惯量，增强定轴稳定性；随后依次推导各层环架的转动范围，外侧环可绕竖直底座轴线360度回转，中间环绕水平径向轴线实现正负90度俯仰偏转，内侧环绕正交水平轴线实现正负90度侧倾偏转，三个自由度完全覆盖空间任意姿态调整需求。环架截面采用等强度矩形截面设计，在保证结构刚度、避免高速转动下环架形变的前提下，尽可能降低环架自身重量，减少非转动部件的惯量干扰。

安装边界方面，底部圆形底座采用大直径平底结构，放置在水平工作台面时无需额外固定即可保证整体稳定性，底座与最外侧环架的支撑柱采用同轴设计，支撑柱高度预留足够的环架偏转空间，避免环架在最大偏转角度时与底座发生干涉。各层环架的连接轴端设置有限位凸台，防止转动过程中环架出现轴向窜动脱出，同时轴端预留润滑脂填充空间，长期使用时可定期补充润滑降低转动阻尼。中心转子的安装位置严格对齐各转动轴的交汇点，装配时需通过配重调整保证质心完全落在交汇点上，消除重力带来的倾覆力矩，保证陀螺仪在水平放置时可长时间维持定轴状态。
