三叶曲面螺旋推进桨结构设计

　　这款三叶螺旋桨的结构设计，核心围绕流体介质下的推进效率与运行稳定性展开，在小型船舶舷外机、水下作业机器人推进单元、低扬程轴流泵动力端等场景中，这类结构的应用十分普遍。从实际工况适配角度看，三叶构型相比两叶桨，在同等转速下的动平衡表现更优，运转时的脉动载荷更小，能有效降低传动端的轴承交变受力，延长配套动力输出轴的维护周期；相比四叶及以上的多叶桨，三叶结构的单片叶型有效做功面积更大，在中低转速区间的推进效率更具优势，不会因为叶片过密导致流体入流干扰增大，适配多数民用小型动力推进场景的转速区间。

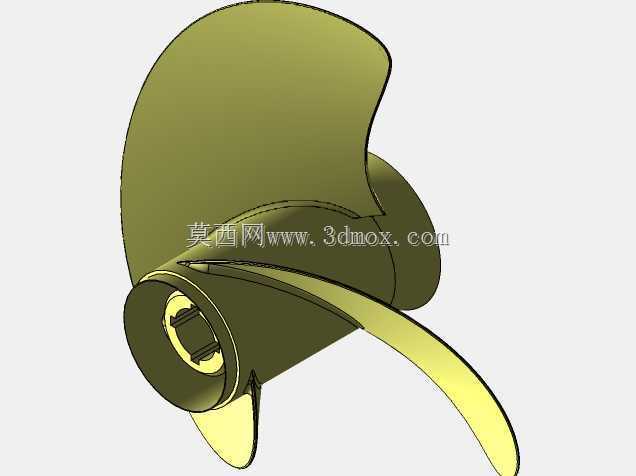

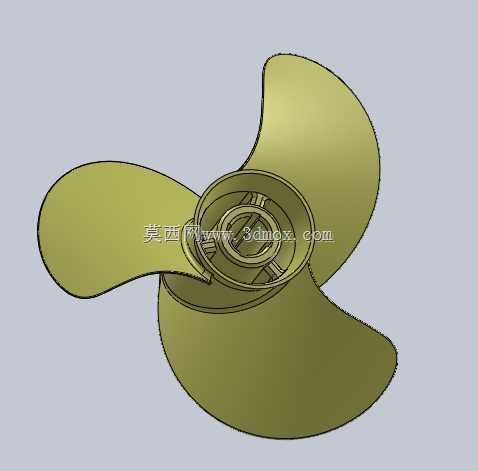

　　设计过程中首先确定的是轮毂的安装边界，中心的阶梯孔结构直接匹配标准锥面输出轴，孔内预留的卡槽用于嵌入防转销，避免大扭矩输出时桨叶与轴之间出现相对滑移，轮毂外圈的环形加强筋并非冗余结构，一方面可以提升叶片根部的连接刚度，抵消叶片旋转时产生的离心力对根部焊缝/一体成型结合面的拉扯，另一方面可以引导轮毂附近的流体平顺过渡到叶片工作面，减少轮毂区域的紊流涡流损失。叶片的曲面构型是整个设计的核心，从根部到叶梢的螺距采用渐变设计，根部区域螺距更小，适配靠近轮毂处较低的线速度，避免该区域流体攻角过大产生脱流，叶梢区域螺距逐步增大，匹配外侧更高的线速度，让整个叶片工作面的流体压力分布更均匀，不会出现局部载荷过载的情况。叶片的厚度同样采用渐变处理，根部厚度最大，保障结构强度能传递全部扭矩，向叶梢逐步减薄，降低叶梢的涡流损失，同时减少旋转时的惯量，降低动力端的启动负载。

　　从安装适配的尺寸边界来看，桨叶的旋转直径需要匹配配套设备的安装空间，比如用于小型无人船时，旋转直径不能超过船舷下方的净空尺寸，避免叶梢剐蹭河床或者岸壁；轮毂的轴向定位台阶尺寸需要和输出轴的轴肩完全贴合，保证安装后桨叶的旋转平面与轴线垂直，避免运转时产生轴向窜动。叶片的导边与随边都做了小圆角处理，并非尖锐棱边，一方面是避免安装维护时割伤操作人员，另一方面可以延缓流体在导边位置的空泡产生速度，降低长时间运转后的空蚀损伤，延长桨叶的使用寿命。在实际选型匹配时，这款桨的曲面参数适配中等密度的流体介质，除了常规清水环境下的推进，也可适配轻度含沙的浑水环境，叶片表面的顺滑曲面没有明显的凹陷结构，不容易缠绕水中的纤维类杂物，减少运行过程中的清理维护频次。

　　设计阶段的动平衡校核是必不可少的环节，三片叶片的质量差控制在极小范围内，安装角的偏差不超过0.5度，保证在额定转速下运转时，振动幅值控制在配套设备的允许范围内，不会因为桨叶本身的不平衡量导致传动端的密封件过早磨损。轮毂端面预留的锁紧螺纹孔，用于安装轴端挡圈，避免正反转切换时桨叶出现轴向窜动，适配需要频繁换向的作业场景，比如水下作业机器人的进退、悬停调整等工况。整个结构没有多余的复杂附件，一体成型的构型减少了装配环节的误差累积，不管是采用金属铸造还是工程塑料注塑加工，都能较好地还原曲面精度，保障实际生产后的推进性能与设计值偏差在可控范围内。
