25mm口径卫生级气动截止控制阀结构

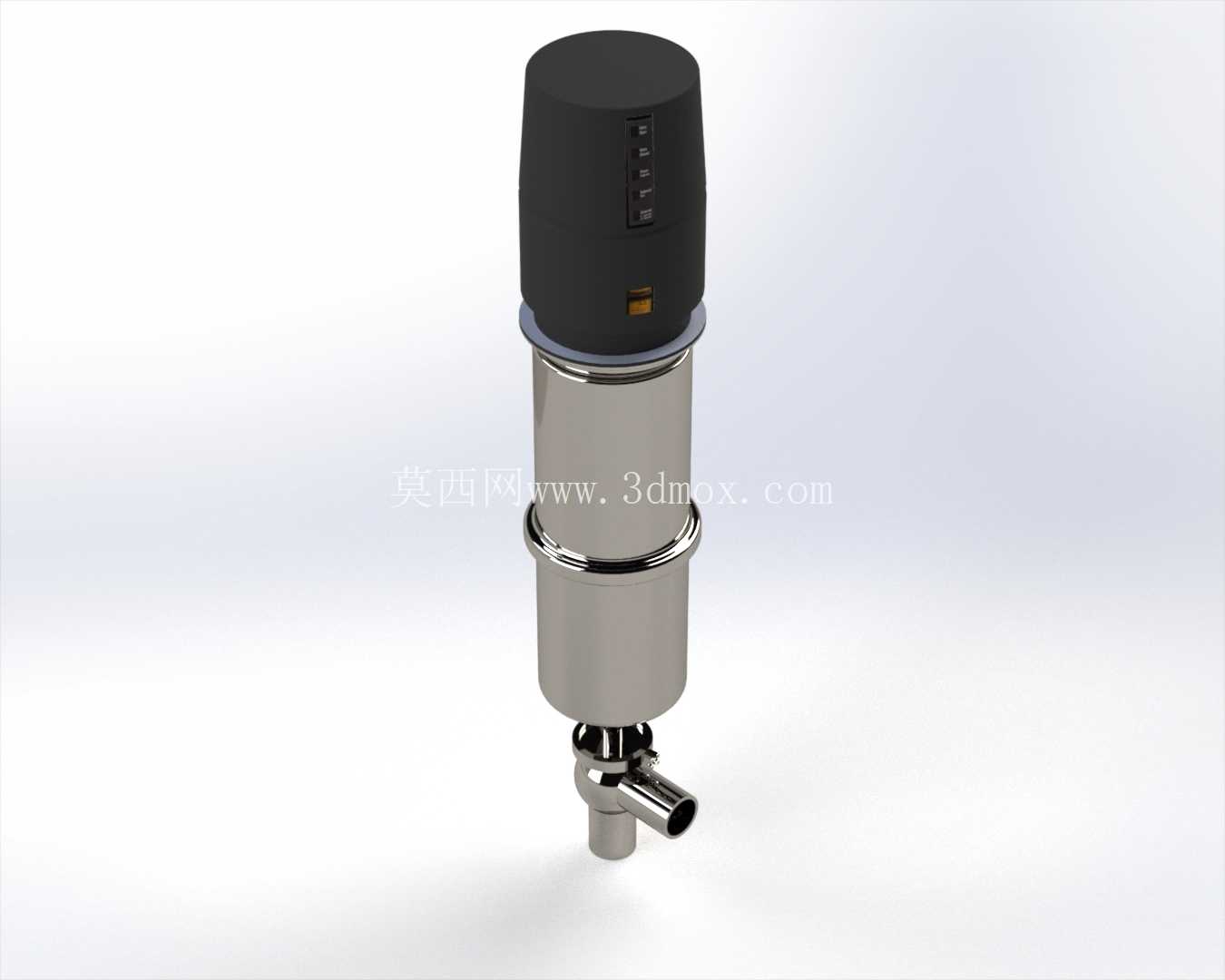

　　这款25mm通径的气动控制阀，主要面向食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的流体输送场景，在CIP在线清洗管路、无菌物料输送支路、纯化水分配系统中都能见到这类阀的应用，核心作用是通过气动驱动实现管路通断的远程自动控制，替代传统手动阀降低人工操作的污染风险，同时满足频繁开关的工况需求。从结构设计来看，上部的黑色气动执行器采用立式直行程布局，执行器外壳做了密封防护处理，可适配车间多水、多清洗液飞溅的使用环境，执行器侧面预留的状态指示窗口，能让现场巡检人员直观判断阀门当前的开关位置，避免误判管路通断状态。执行器与下部阀体之间采用卡箍式快接连接结构，中间的金属隔套既可以隔绝执行器内部的润滑脂等非洁净部件与阀体流道的接触，也方便后期维护时快速拆分执行器与阀体，无需整体拆卸管路即可更换密封件。下部阀体为不锈钢锻造后精加工成型，流道做了镜面抛光处理，没有卫生死角，不会残留物料滋生细菌，侧出的接口采用标准卫生级快装卡盘设计，可直接与同口径的卫生级管路对接，安装时不需要额外焊接，减少焊口处理的工作量，也避免焊接变形影响密封性能。

　　从安装边界来看，这款阀整体为立式安装结构，执行器顶部到阀体底部接口的垂直高度，在同口径气动阀中属于紧凑设计，不会占用过多的管路垂直安装空间，侧出接口的中心距经过优化，对接相邻管路弯头或者其他阀件时不会出现干涉，执行器侧面的气路接口采用标准快插接头规格，可直接匹配车间常用的6mm或者8mm气动气管，不需要额外转换接头。在功能特性上，这款阀为常闭型设计，即断开气源时阀瓣在内部弹簧作用下压紧密封座切断管路，通入额定压力的压缩空气后，执行器内部活塞带动阀杆向上提升，打开流道让介质通过，这种设计可以在车间突发断气故障时自动切断管路，避免物料泄漏或者混流，符合医药、食品行业的安全设计要求。

　　阀杆部位采用双层密封结构，内层为接触物料的食品级氟橡胶密封，外层为防尘密封，既可以防止管路内的物料渗入执行器内部，也能阻挡外界的灰尘、清洗水进入流道造成污染。设计过程中，针对这类阀常见的阀杆磨损问题，在阀杆与阀体的配合部位增加了自润滑导向衬套，衬套采用符合食品接触要求的聚四氟乙烯材质，既可以降低阀杆上下动作的摩擦阻力，延长密封件的使用寿命，也不会对管路内的物料造成污染。流道的转弯部位做了圆弧过渡处理，没有直角突变，介质通过时的流阻更小，在输送高粘度的流体比如糖浆、药膏类介质时，不会出现物料滞留的情况，CIP清洗时清洗液可以完全冲刷到所有流道内壁，不需要额外拆开清洗。

　　在实际选型应用中，这款阀的25mm通径可以适配每小时0.5到3立方的流体输送流量，可承受的管路工作压力最高可达10bar，适配的气动工作压力在4到6bar之间，完全满足常规洁净流体输送管路的压力要求。安装时需要注意保证阀体垂直，倾斜角度不能超过15度，否则会影响阀杆的动作同轴度，长期使用会出现密封偏磨导致泄漏的问题，同时气路连接时要在气源前端加装过滤调压阀，去除压缩空气中的水分和杂质，避免杂质进入执行器气缸内部磨损活塞密封件。这款阀的结构设计充分考虑了洁净工况的使用需求，没有多余的外露缝隙，所有外表面都做了亚光抛光处理，不容易积灰，日常清洁时可以直接用高压水枪冲洗外表面，不会出现水渗入执行器或者阀体内部的问题。
