KM-400型直流接触器结构设计

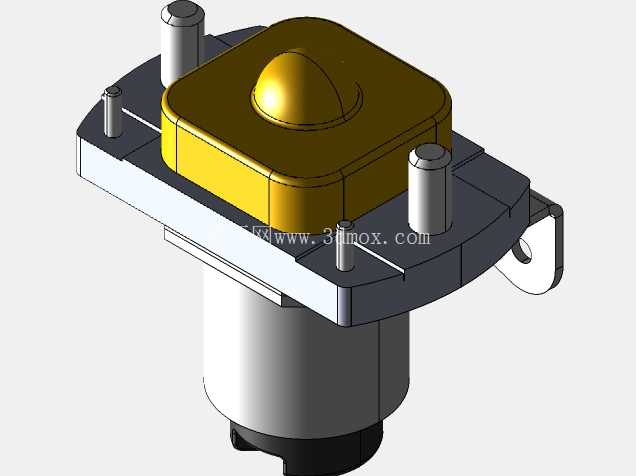

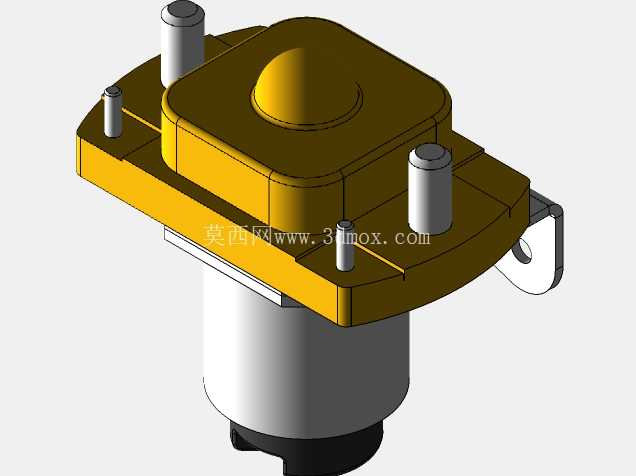

　　这款KM-400接触器主要面向低压直流配电回路的通断控制场景，常见于工程车辆电控系统、储能设备直流侧、工业不间断电源供电回路这类需要频繁分合大电流负载的工况，核心作用是通过控制回路的小电流信号驱动主触点动作，实现主回路大电流负载的接通与分断，同时具备一定的灭弧能力，避免带载分断时的电弧烧蚀触点，延长元件使用寿命。从结构设计来看，整体采用上下分层的布局逻辑，下部为圆柱形的电磁驱动腔体，内部集成线圈、动铁芯、复位弹簧结构，上部为方形的主触点安装基座，基座上设置四个凸起的安装定位柱，既可以作为上盖装配的定位基准，也能在触点分合动作时提供结构支撑，避免基座受力变形影响触点对位精度。

　　基座侧边延伸出带安装孔的固定耳，用于将整个接触器固定在设备安装面板或者电控箱安装梁上，安装孔的位置公差在建模时做了严格约束，保证批量装配时的互换性，不需要现场额外扩孔调整。上部的圆形凸起为操作按钮的防护帽，既可以作为手动分合触点的操作部位，也能将内部动作机构与外部环境隔离，避免粉尘、水汽直接侵入触点腔，提升元件在复杂工况下的防护能力。设计过程中优先考虑了安装边界的兼容性，下部圆柱腔体的外径尺寸适配行业内同规格接触器的通用安装开孔尺寸，上部方形基座的长宽尺寸控制在常规安装位的预留空间范围内，固定耳的安装孔距匹配主流电控箱的安装梁孔位，用户替换同规格旧元件时不需要重新调整安装位或者打孔，降低现场改造的工作量。

　　触点部分的结构设计做了防呆处理，主回路接线端的位置排布符合常规接线习惯，控制回路接线端设置在基座侧下方，与主回路接线端保持足够的电气间隙，避免接线时不同电位的导线误碰造成短路。电磁驱动部分的动铁芯行程做了精准限位，既保证触点吸合时的接触压力足够，降低接触电阻减少发热，也避免行程过大导致线圈通电时的冲击力过大，加剧内部结构的磨损。外壳的棱角处都做了圆角过渡处理，一方面是避免装配时锐边划伤操作人员，另一方面也能减少应力集中，提升塑料外壳在受到振动冲击时的结构强度，适配工程车辆、移动储能设备这类存在持续振动的使用场景。

　　建模时对各个装配部件的配合间隙做了合理预留，考虑到塑料件成型后的收缩率以及金属部件的加工公差，活动部件之间的间隙控制在合理范围，既不会因为间隙过小导致动作卡滞，也不会因为间隙过大造成触点对位偏移，影响通断可靠性。基座上的定位柱与上盖的配合采用间隙配合，装配时可以快速对位，同时柱体的高度足够，即使在受到侧向冲击力时也不会出现上盖错位的情况。下部圆柱腔体与上部基座的连接采用卡扣加密封槽的结构，密封槽内可以放置橡胶密封圈，提升腔体的防护等级，适合在多粉尘、有凝露的工业环境下使用。
