车载翘板式通断控制摇杆开关结构

车载摇杆式ON-OFF开关是乘用车辆、商用车辆座舱电控系统中应用极广的基础控制元件，这类开关通常布置在仪表台侧边、车门扶手、中控功能区等驾驶员触手可及的位置，负责控制对应车载电器回路的通断状态，比如车内照明、辅助电器、功能模块的电源切换，相比按压式按键，翘板摇杆的操作行程更长，操作反馈更清晰，驾驶员在视线不离开路面的情况下也能通过触感完成操作，降低行车过程中的操作风险。

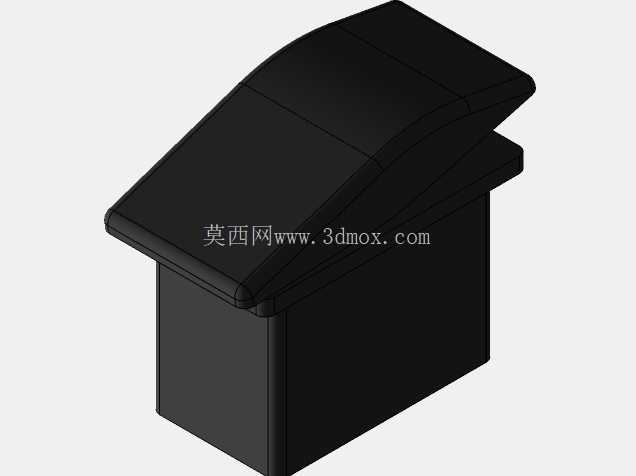

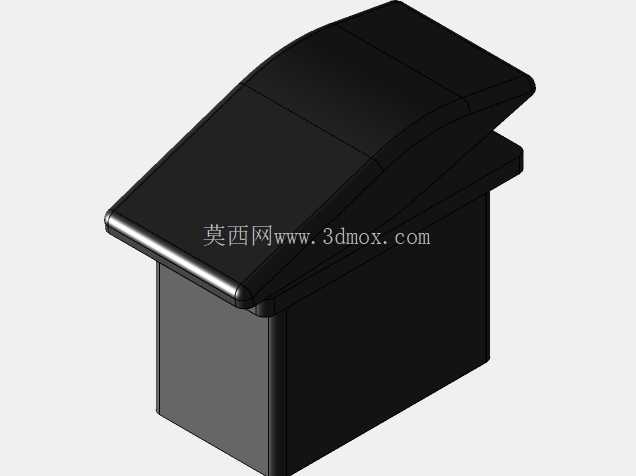

从结构设计来看，这款摇杆开关采用上翘下座的分体式布局，上部的翘板操作面做了贴合手指按压弧度的斜面处理，操作面边缘做了小圆角过渡，避免长期操作产生的棱角硌手感，下部的基座为方正的盒式结构，是整个开关的安装定位主体，基座的外形尺寸完全匹配车辆内饰面板上的标准安装开孔，安装时直接将基座从面板正面推入开孔，依靠基座侧面的卡扣结构完成卡接固定，不需要额外的螺丝紧固，装配效率很高，同时基座的侧壁做了限位筋设计，推入安装位后可以限制开关的前后窜动与周向转动，保证长期使用过程中开关不会出现松旷移位的问题。

功能层面，这款开关为两档自锁式结构，只有接通、断开两个稳定档位，翘板向一侧按压到底后会保持在当前位置，对应回路保持接通状态，反向按压到底后切换为断开状态，不存在中间悬空档位，避免车辆行驶过程中因震动导致的档位误切换。开关内部的接触组件采用桥接式触点结构，翘板的摆动会带动内部的接触桥移动，实现两个静触点之间的连通与断开，触点部分选用耐磨抗电弧的铜合金材质，能够承受车载12V/24V电压下的额定负载通断，频繁操作下也不会出现触点烧蚀、接触不良的问题。

设计过程中首先要匹配车载安装场景的通用尺寸规范，基座的长宽尺寸严格对应主流车型面板的通用安装开孔规格，整体安装深度控制在内饰面板后方的预留空间范围内，不会和面板后方的线束、其他内饰构件产生干涉。翘板的操作角度设置在合理区间，按压行程既不会过短导致误触，也不会过长导致操作费力，操作力设置在适合手指按压的区间，按动过程中有清晰的档位到位反馈，不需要驾驶员刻意确认操作是否到位。外壳部分选用耐高低温、抗老化的工程塑料材质，能够适应车内-40℃到85℃的工作温度范围，长期阳光直射也不会出现变色、脆化的问题，同时塑料外壳具备足够的绝缘性能，避免操作过程中出现漏电风险。

在实际装车应用中，这类翘板摇杆开关可以适配多种车载功能的控制需求，不需要针对不同功能做大幅结构修改，只需要调整翘板表面的标识符号即可对应不同的控制回路，通用化程度很高。开关的接线端设置在基座尾部，采用插片式接线端子，和车辆线束端的接插件直接对插即可完成接线，不需要焊接，装配和后期维修更换都十分便捷。结构设计上充分考虑了车载场景的震动工况，内部所有构件都做了防松设计，车辆长期行驶在颠簸路面也不会出现内部构件松脱、档位失效的问题，整体使用寿命可以满足整车全生命周期的使用需求，不需要频繁更换维护。
