高压流体输送用钛合金多接口歧管结构

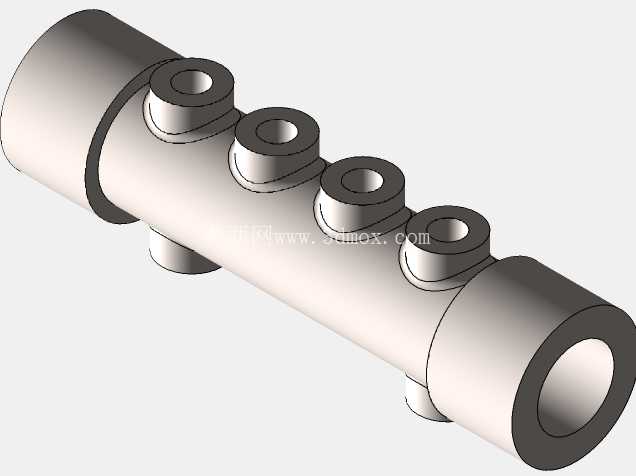

　　在高压流体输送系统的管路布局中，这类多接口歧管是替代多组三通、外接接头拼接方案的核心集成部件，常见于化工流体输送单元、蒸汽动力分配支路、高压气体充装汇流排、工业流体扩散装置的管路节点位置。相较于传统碳钢或不锈钢材质的歧管，钛合金材质的选型本身就针对高腐蚀、高压力脉动的工况做了适配，能够在含湿蒸汽、弱腐蚀性气体、高温流体的长期冲刷下保持结构强度，避免接头位置因腐蚀出现的渗漏隐患。从结构设计逻辑来看，整个歧管采用一体化棒料加工成型的思路，主体为等径直筒状主流道，两端预留标准管路对接接口，可直接与同管径的高压管路通过焊接或卡套方式连接，省去了多段管路拼接带来的密封点冗余问题。

　　主流道侧壁均匀分布四个垂直向上的分支接口，接口位置做了加厚凸台处理，每个分支接口的内孔与主流道采用相贯线平滑过渡，没有直角折角结构，能够大幅降低流体在分流位置的湍流阻力，减少高速流体对管壁的冲蚀磨损，同时也能避免流体在拐角位置形成滞留区，适配带微小固体颗粒的流体输送场景。在安装边界的考量上，主体筒身下方设置了两个定位支撑凸台，凸台位置与上方四个分支接口的重心对齐，安装时可通过支撑凸台将整个歧管固定在设备安装基座上，避免管路运行过程中因流体脉动产生的振动传导到分支接口的外接管路，降低接口疲劳开裂的风险。每个分支接口的端面都做了密封面精加工处理，可适配高压卡套接头、焊接接头或者法兰转接件，能够根据实际工况灵活对接不同管径的支路管路，不需要对主体结构做二次加工。设计过程中针对壁厚做了梯度优化，主流道两端对接位置的壁厚略大于中间段，能够承受管路安装时的对接应力，分支接口与主流道连接的位置做了圆角过渡处理，消除了加工过程中可能出现的应力集中点，在额定工作压力下，整个结构的应力分布均匀，不会出现局部应力超限的问题。

　　从实际使用场景出发，这类歧管的应用能够大幅简化高压管路的布局结构，原本需要四个三通接头加多段连接管才能实现的一分四流体分配功能，仅用这一个集成部件就可以完成，不仅减少了8个以上的密封连接点，降低了渗漏概率，还能缩小整个管路单元的安装空间，在紧凑型的流体控制设备内部，这种集成化结构的优势尤为明显。针对蒸汽输送场景，钛合金材质的导热系数低于常规不锈钢，能够减少管路输送过程中的热量损耗，同时钛合金表面的氧化膜能够抵御高温蒸汽的氧化腐蚀，延长部件的使用寿命；针对高压气体输送场景，一体化结构的抗压力脉动能力远强于拼接式管路，在频繁充泄压的工况下，不会出现接头松动的问题。

　　建模过程中对所有相贯线位置、密封面位置、安装定位面都做了精确的尺寸约束，每个分支接口的中心距保持一致，能够适配标准化的支路管路布局，两端主接口的同轴度公差控制在合理范围内，保证安装时与外接管路的对接精度，支撑凸台的安装面做了共面处理，避免安装时出现强制装配导致的结构内应力。整个结构没有多余的工艺冗余，所有外表面都可以通过常规的车削、铣削加工完成，不需要特殊的成型工艺，适合小批量的定制化加工场景，能够根据实际使用的压力等级、流量需求调整主流道内径、分支接口数量和壁厚参数，适配不同参数的流体输送需求。
