高性能直列四缸钛合金等长排气歧管

在场地赛车、改装性能车的动力升级场景中，排气歧管作为衔接发动机气缸盖与下游排气系统的核心部件，其设计合理性直接决定了高转速区间的排气效率与动力输出特性。这款歧管针对直列四缸高性能发动机开发，选用Ti-6Al-4V钛合金作为基材，相比传统不锈钢材质，在高温工况下仍能保持足够的结构强度，同时大幅降低组件自重，适配赛车对簧下质量、动力总成减重的严苛要求。

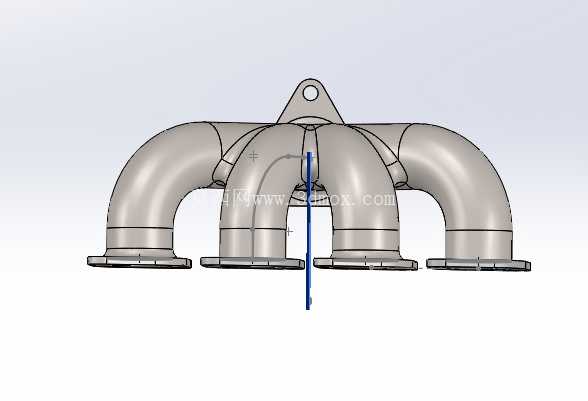

从功能设计逻辑来看，这款歧管采用4-1汇合结构，四根歧管等长设计，公差控制在±1mm范围内，核心目的是优化各缸排气脉冲的正时匹配，避免相邻气缸排气过程产生的气流干涉，让5000-8500转/分的高转速区间内，排气脉冲能形成稳定的抽吸效应，降低排气背压，减少泵气损失，经实测可有效支撑4500转/分以上区间的动力输出提升，尤其适配赛道驾驶中常用的高转持续运行工况。

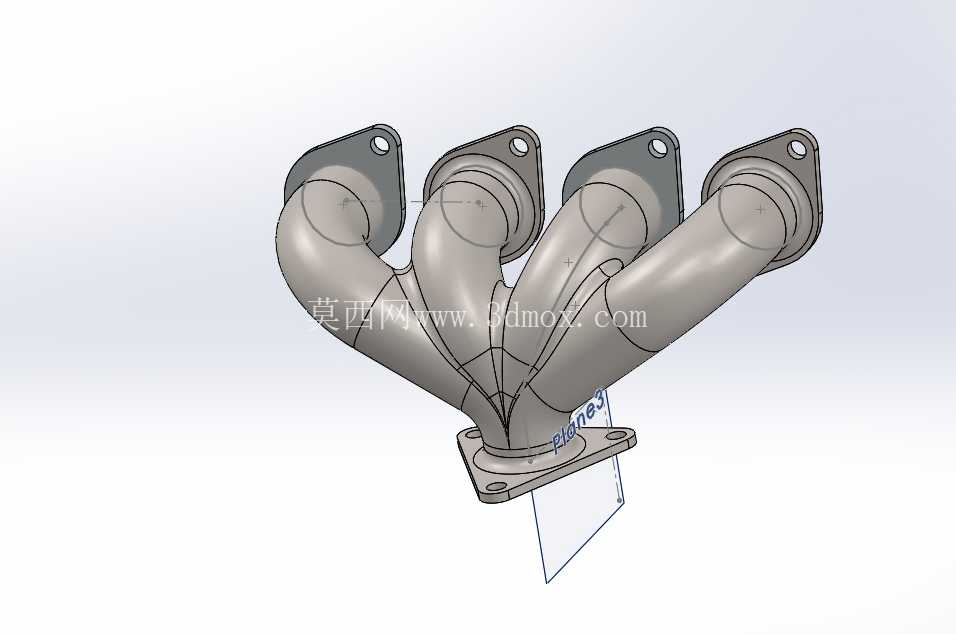

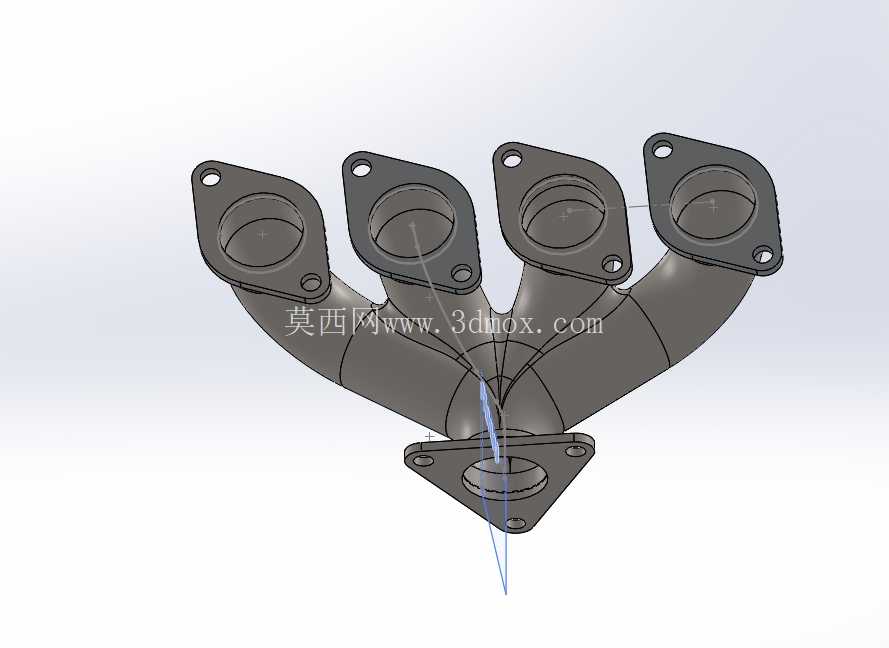

结构尺寸与安装边界方面，单根歧管的主歧管内径为38.1mm，该通径是结合四缸发动机单缸排量、目标转速区间的排气质量流量计算得出，既避免通径过小导致的高转排气阻力激增，也防止通径过大造成低转排气流速不足、扭矩流失的问题。四根歧管最终平滑汇入集气段，出口直径为63.5mm，可匹配主流性能改装排气的中段法兰接口，无需额外变径转接即可完成装配。歧管与缸盖连接的四个法兰面采用平面密封结构，每个法兰设置两个安装定位孔，孔位公差严格匹配量产高性能四缸缸盖的排气侧安装点位，装配时无需额外修改缸盖螺纹孔位；下端与排气中段连接的法兰同样采用标准孔位布局，可直接对接同规格的三元催化段或者直出中段。

从实际使用场景的适配性来看，钛合金材质的歧管表面无需额外做防锈处理，相比不锈钢歧管在长期高温交变工况下更不容易出现热疲劳开裂，不含焊接结构的组件自重约1.1kg，相比同结构不锈钢歧管2.4-2.7kg的重量，减重幅度超过50%，对于追求极致轻量化的赛车而言，能有效降低动力总成侧的重量，优化整车前后轴配重。在建模过程中，歧管的弯曲段全部采用大曲率平滑过渡，避免出现直角弯折或者截面突变的结构，减少气流在管内的涡流损失，管内壁的流道连续顺滑，可降低排气气流的沿程阻力。同时设计阶段充分考虑了安装间隙，歧管的整体轮廓避开了发动机舱内的防火墙、转向机、冷却管路等周边部件，安装后不会出现运动干涉，也预留了足够的隔热层包裹空间，避免高温歧管烘烤周边的线束与橡胶管路。

针对赛车使用中的维护需求，这款歧管的法兰厚度做了针对性加强，在反复拆装的过程中不容易出现法兰变形导致的密封失效问题，所有管段的焊接位置都做了应力释放设计，在持续的高温排气冲击、发动机振动工况下，焊缝位置不容易出现裂纹，延长部件的使用寿命。对于结构设计从业者而言，这款歧管的设计逻辑完整覆盖了流体阻力优化、材料选型匹配、安装边界校核、结构强度验证等多个工程环节，其等长歧管的长度计算、汇气段的角度设计都可以作为高性能排气系统开发的参考案例，尤其是钛合金材质在高温排气部件上的应用思路，也能为轻量化动力部件的设计提供参考。
