多色弯转布线电缆环路三维结构设计

在工业电气布线、通讯设备内部走线、机电一体化设备装配的实际场景中，线缆的弯折路径规划一直是结构设计阶段容易被忽略却直接影响整机装配效率、后期维护便捷性的环节。很多刚入行的结构工程师在做布线设计时，习惯直接在装配环境里拉直线生成线缆，忽略了线缆实际的最小弯曲半径、多根线缆并行排布时的干涉问题、以及线缆随设备运动时的拖拽余量，等到实际生产装配时才发现线缆要么长度不够无法接至端子排，要么弯折半径过小导致线芯断裂、外层绝缘皮长期受弯折应力开裂，要么多根线缆交叉堆叠挤压，占用了其他传动部件的运动空间，不得不临时改孔位、调整固定卡扣位置，拖慢整个项目的交付进度。

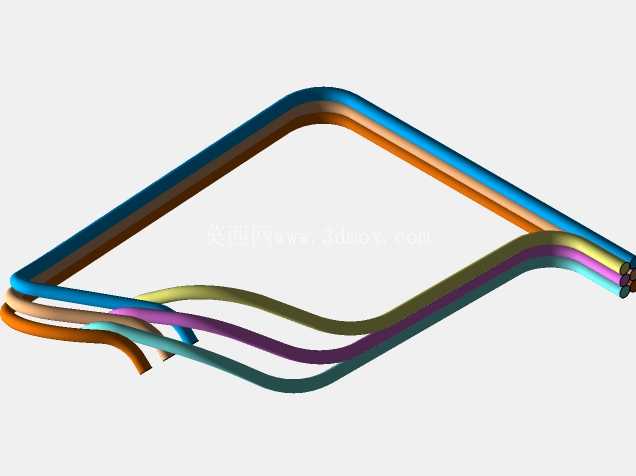

这套电缆环路的三维设计，完全从实际布线的工程需求出发，没有做理想化的直线路径排布，而是还原了设备内部受限空间里线缆自然弯折、多线并行分层排布的真实状态。设计过程中首先明确了每根线缆的走向边界：线缆从设备左侧的接线端子区域引出后，先沿设备内壁的走线槽做平缓抬升，抬升段的弯曲半径严格控制在线缆外径的6倍以上，避免铜质线芯因弯折产生塑性变形，影响导电性能与使用寿命；抬升至指定高度后沿设备顶部的横向走线区域做水平延伸，这段路径里不同颜色的线缆做了分层错位排布，蓝色、橙色线缆作为动力线走最上层，与下层的紫色、绿色信号线保持足够的安全间距，避免动力线通电时产生的电磁干扰影响信号传输稳定性，这一点在通讯类设备、高精度传感设备的布线设计中尤为关键，很多现场出现的信号丢包、传感数据跳变问题，追根溯源都是布线时动力线与信号线间距不足导致的。

横向延伸段的末端，线缆做向下的圆弧弯折，转向设备右侧的接线端口区域，这段弯折处特意预留了3mm的形变余量，当设备侧面板需要打开维护时，线缆不会因为面板的开合拉扯出现接头松动的问题。下方的波浪形弯折段，是专门为设备内部有相对运动的模块设计的冗余段，比如设备里的滑动安装板、可抽拉的功能模块，在模块拉出做维护或者调整位置时，这段波浪形的线缆可以随模块的运动自然舒展，不会出现线缆被拉紧绷断、或者挤压到模块滑动导轨的情况。

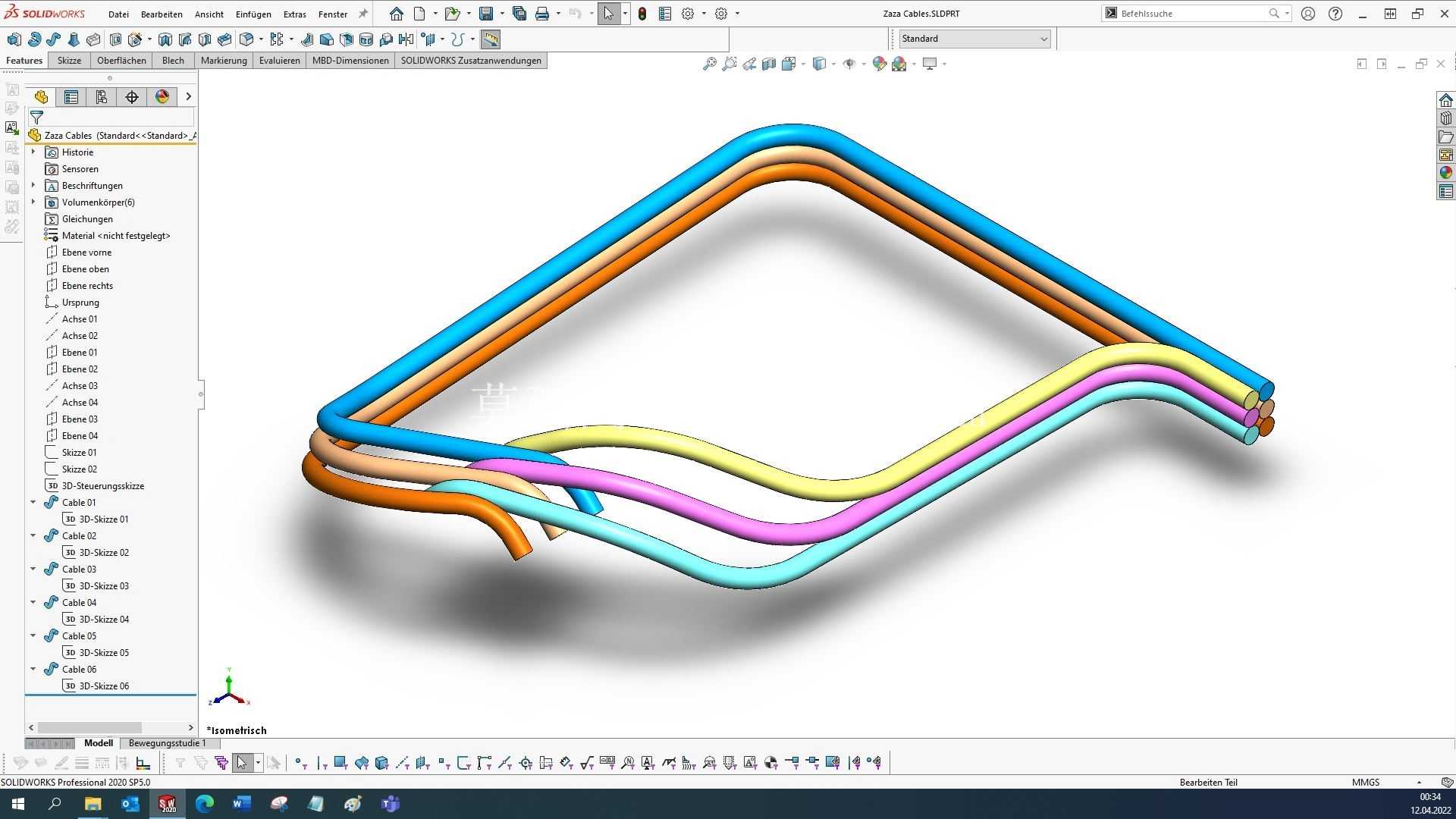

从安装边界来看，整个电缆环路的外轮廓最大宽度控制在180mm，最大高度120mm，所有弯折处的最外侧轮廓都没有超出预先设定的走线区域边界，和周边的结构件、传动部件之间都预留了至少2mm的安全间隙，避免设备运行过程中产生振动时，线缆和周边金属部件反复摩擦导致绝缘层破损。每一段线缆的路径都通过3D草图做了全约束定义，每一个圆弧的半径、每一段直线的长度、不同线缆之间的相对位置都做了参数化关联，如果后续设备内部的接线端子位置调整、或者走线空间有变化，只需要修改3D草图里对应的尺寸参数，就能快速更新整个线缆环路的模型，不需要重新逐根绘制线缆路径，能大幅提升设计迭代的效率。

实际工程应用里，这类经过精准路径规划的电缆环路模型，除了能直接用于生成线缆加工的长度清单、指导生产车间的线束预制之外，还能在装配仿真阶段提前排查布线干涉问题，提前确定线缆固定卡扣的安装位置、扎带的绑扎点位，避免现场装配时反复调整走线，减少线束材料的浪费。很多做通讯设备、工业控制设备的企业，现在都要求在结构设计阶段完成全比例的线缆三维建模，就是因为前期在三维环境里把线缆的走线路径、弯曲半径、安装边界都确认清楚，后期生产装配阶段的布线工时能降低40%以上，因线缆布线不合理导致的后期售后故障也能大幅减少。这套模型里的多色区分设计，也和实际生产中线缆的色标规范对应，不同颜色对应不同功能的回路，不管是生产阶段的线束加工，还是后期的设备维护排查，都能通过颜色快速识别对应回路，减少接线错误的概率。
