三维草图构建的双侧立板带孔折弯钣金支架

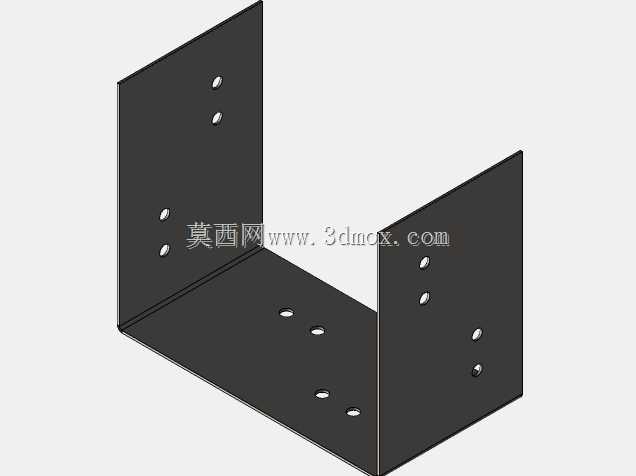

　　该折弯钣金件采用U型双侧立板结构，底部为水平承载底板，两侧向上垂直翻折形成对称安装立面，整体通过等厚板材一次折弯成型，无额外焊接拼接工序，结构刚性与成型一致性较好。

　　从实际设备布局来看，这类构件常出现在传感器安装工位、轻型导轨侧装固定、电气元件壁挂支撑以及小型料道侧边连接场景中。两侧立板预留的孔位可用于穿装螺栓固定被支撑件，底板孔位则用于将整个支架锁定在设备框架、铝型材台面或焊接基座上。由于立板与底板互为垂直基准，安装后能为被固定对象提供两个正交方向的限位，相比单侧L型支架，其抗侧向扭转能力更强，在受往复振动或轻微偏载的工位中更不容易出现松动偏转。

　　孔位分布遵循安装冗余与调节余量兼顾的思路：每块立板上设置多组圆孔，孔间距按常用紧固件中心距排布，既可以适配单一元件的两点锁紧，也能满足不同高度规格传感器、安装座的固定需求；底板上沿长度方向排列的孔位，则给支架在基座上的前后位置留出微调空间，现场装配时不必重新配钻孔，能够降低装配返修概率。建模过程中借助三维草图标定各孔位的空间坐标，可直接在折弯前的平板展开状态下同步完成孔位驱动，避免二维工程图中多视图投影带来的孔位对位偏差。

　　折弯处保留均匀的内R角，半径与板材厚度相匹配，既防止折弯外侧因拉伸过度产生裂纹，也避免内侧压痕过深影响表面质量。板材边缘按常规钣金工艺做去毛刺处理，立板顶端与底板外缘保持平直，可作为装配时的辅助靠面。

　　确定安装边界时，需要重点核算三个尺寸方向：底板长度决定支架在安装面上的纵向占用范围，两侧立板的外侧间距构成整体宽度边界，立板高度则影响被固定件的最终安装高程。选型时应保证底板孔位与基座预设T型槽或螺纹孔中心距重合，同时核对立板孔位与被支撑件安装耳的孔距是否一致；若现场空间紧凑，还需预留螺栓头部与扳手的操作空间，避免支架装入后紧固件无法锁紧。

　　结构受力方面，竖向载荷主要通过底板传递至安装基础，侧向载荷由两块立板共同承担，折弯圆角区域是应力集中的关键位置，设计中通过保持连续折弯面、不在折弯线附近开孔来维持截面强度。对于需要频繁调整检测位置的传感器工位，该支架可作为通用过渡连接件，先固定在设备机架上，再利用立板上的多组孔位微调传感器角度与高度，减少专用工装数量。

　　三维建模时，先绘制空间草图约束各立面与底板的轮廓及孔位中心，再转换为钣金基体并添加折弯参数，能够直观检查孔位与折弯线的安全距离，验证展开后是否存在孔位变形或工艺冲突。完成折弯建模后，可直接测量装配状态下的包络尺寸，核对其与周边导轨、护罩、传动部件之间的间隙，防止实际安装时发生干涉。
