带多配置的方形设备支撑脚结构

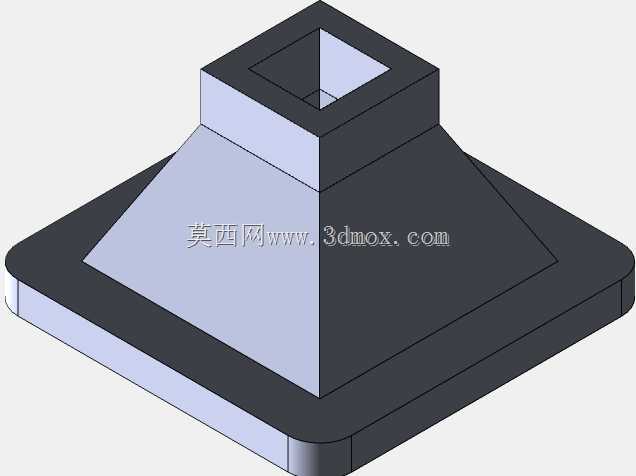

　　这款支撑脚采用上窄下宽的方台过渡结构，顶部预留方形安装接口，可直接套入方管型材或设备支腿端部，通过侧面紧固件完成锁止，无需额外加工复杂连接面。底部为带圆角的方形法兰底座，接触面积远大于常规圆形支脚，在铺设地砖、环氧地坪的车间内可有效降低单位面积压强，避免地坪被压溃或留下永久凹痕。

　　从实际选型角度看，这类支撑脚常见于检测工作台、轻型输送线机架、传感器安装支架、实验台架以及小型自动化设备的底部支撑。设备就位后，支脚承担整机静载与运行过程中的小幅动载，同时可通过配置调整适配不同高度需求，弥补地面不平整带来的机架晃动问题。与焊接式固定支腿相比，这种装配式结构便于现场拆装、运输和高度重组，尤其适合需要频繁移位或模块化拼接的设备。

　　结构设计上，中段采用斜面锥台过渡，而非直角竖板连接。这种处理能够把顶部方管传来的集中载荷逐步扩散到底座整个支撑面，减少转角处的应力集中；同时斜面也提升了零件的侧向抗弯能力，在设备受到水平推拉或意外碰撞时，支脚根部不易出现开裂。底座四角做圆角处理，既避免锐边划伤人员和线缆，也能在安装时减少与相邻地脚、线槽的干涉。顶部方腔与支腿之间留有合理配合间隙，方便装配时吸收型材焊接或加工带来的尺寸偏差。

　　安装边界方面，底座外轮廓决定了设备所需的最小落位空间，顶部方腔尺寸则与对应规格的方管支腿直接匹配。设计时需要校核底座与地面的有效接触面积，结合整机重量计算地坪承载；若用于有振动的设备，可在底座下方增加橡胶垫，以进一步提高摩擦系数并缓冲振动。高度方向的不同配置，可使同一机架在不同现场条件下保持台面水平，也能为底部走线、清扫或排水预留必要空间。

　　建模过程中，方腔、锥台和底座三部分需要保持壁厚均匀，避免局部材料堆积影响成型质量；圆角与斜面的衔接应连续顺滑，以保证后续工程图中剖面表达清晰。对结构工程师而言，这类零件虽然外形简单，但配合尺寸、载荷扩散路径和安装空间的处理直接影响设备长期稳定性，是机架类设计中不可忽视的基础部件。
