带环形外肋的直角弯折内冷成型管路

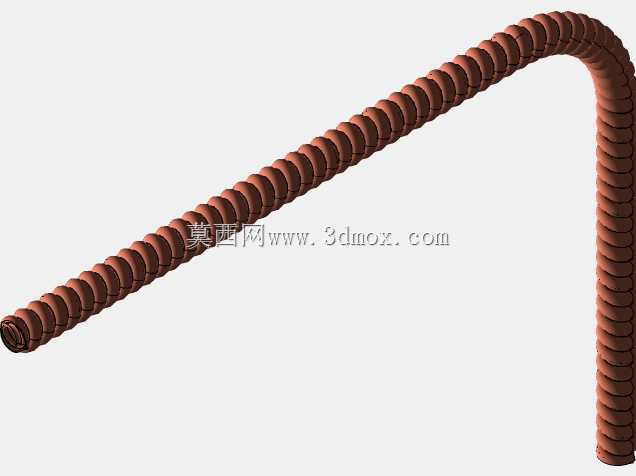

　　该管路件的核心价值在于把冷却介质输送路径与受限安装空间结合起来，整体呈直角弯折形态，其中一段沿水平方向延伸，另一段在弯折后转为竖直方向，两段之间通过连续平滑的圆弧过渡，避免介质在转向区形成剧烈冲击或死区。外表面连续分布的环形肋并非单纯装饰结构，它一方面增加管壁与周围介质或装配接触面的换热面积，另一方面在弯曲、承压和振动工况下提升截面抗失稳能力，使薄壁成型管在有限质量下获得更好的刚性。

　　从设备布置角度看，这类成型管常用于需要贴近热源、刀具、夹具或运动部件走管的场合。直段长度与弯折半径决定了它能否绕过相邻机体、电气元件或防护板，而端部位置则直接影响与接头、阀块或外接软管的对接。建模时应先确定两端接口的空间坐标，再反推中间弯折段的走向；若先画直管再强行折弯，容易在圆弧区出现肋距不均、截面畸变或壁厚视觉不一致的问题。较合理的做法是建立中心路径，沿路径扫描带环形波纹的截面，并在转弯区检查每一圈肋的周向形态是否保持一致。

　　环形外肋的螺距、肋高和根部圆角需要结合功能与加工可行性综合判断。肋距过大，换热增强和抗弯增益有限；肋距过小，则可能在成型、清砂或表面处理时造成积液、积屑。肋高过大会使最小外包络圆明显增加，安装时与相邻孔位、护罩或线束的安全间隙缩小；肋高过小又难以体现结构加强作用。根部圆角不可忽略，它能降低应力集中，尤其在弯折段外侧受拉、内侧受压的情况下，圆角过渡有助于避免局部轮廓突变。

　　实际选型时，不能只关注管路中心线长度，还要把外肋最高点纳入干涉检查。若该件穿过墙板或支架，开孔尺寸应按最大外轮廓并预留装配公差，而不是按基管直径估算。竖直段与水平段的相对方位也应在装配模型中校核，因为端部接口若存在轻微角度偏差，现场装配时会表现为强行别管，长期运行后可能在弯折附近产生疲劳风险。对于有振动源的设备，支撑点应尽量避开肋顶单点受力，可采用与外肋轮廓相适应的卡座或弹性箍带，使夹紧力分布在多圈肋上。

　　介质流动方面，直角弯折会带来一定阻力，但平滑圆弧比尖锐折角更利于保持流态稳定。外肋主要影响外侧换热和结构刚度，若内部流通截面保持连续，介质通过能力主要由内径、弯折半径和端部接口决定。设计中应避免把弯折半径压得过小，否则不仅成型困难，还会使转弯处流通截面被压缩，造成局部压降升高。对于需要频繁拆装维护的位置，端部应留出扳手空间和管路插拔余量，不能因为模型外观紧凑而牺牲可达性。

　　三维建模阶段还应区分真实零件特征与视觉表现。环形肋应沿中心路径规律阵列，转弯处的肋圈需要随路径法向旋转，保证每一圈都垂直于局部管轴；若简单采用平直阵列后再弯曲，会在圆弧内外侧出现肋距宽窄不一。端部接口若用于密封连接，应保留清晰的圆柱基准面或台阶面，便于后续生成接头、密封圈和压紧螺母。壁厚表达应与外肋结构协调，避免在肋根处出现材料突然增厚或减薄的不合理形态。

　　在整机布局中，这类成型管适合布置在空间狭窄但又需要可靠冷却的位置，例如靠近发热组件的动力单元、工装夹具内部、主轴周边或传感器附近的冷却支路。它的优势是路径固定、外形紧凑、支撑边界明确，不需要大量额外管夹即可维持走向；局限在于对安装尺寸敏感，弯折角度和端部方位一旦确定，现场调整余量较小。因此在设计前期就应把相邻部件的最大运动包络、维护拆卸方向和介质接口位置一并纳入校核，使管路不仅能完成介质输送，还能在寿命周期内保持稳定的装配状态。
