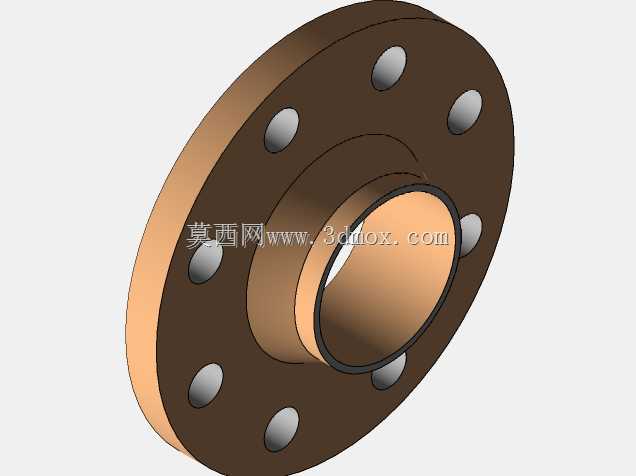

V型带颈对焊法兰盘结构设计

　　该V型带颈法兰的核心设计逻辑，是通过颈部锥度过渡结构分散管道焊接后的应力集中，相比平焊法兰，其颈部与管道对接的焊缝远离密封面，焊接热影响区不会直接作用于密封配合面，能大幅降低高温高压工况下密封面变形失效的概率。法兰盘圆周均匀分布8个螺栓通孔，孔位采用节圆对称排布，安装时可采用对角预紧的工艺顺序，避免单侧受力导致法兰面翘曲，保证垫片受压均匀。

　　从实际应用场景来看，这类PN10压力等级的V型法兰，广泛应用于中低压工业管道系统，包括市政给排水泵站的管路连接、化工车间常温介质输送管线、暖通空调循环水系统以及普通压缩空气管网。其颈部的V型锥度过渡，一方面可以在焊接时与管道端部形成良好的熔接坡口，减少现场焊接的打磨工作量；另一方面锥段结构提升了法兰整体的刚性，在管道存在轻微振动或轴向拉力时，法兰盘不会出现明显的形变，能长期维持密封性能。

　　设计过程中首先需要确定的是密封面形式，该款采用突面密封结构，适配非金属软垫片、缠绕式垫片等多种常用密封件，密封面的表面粗糙度需要控制在合理区间，既要保证垫片能充分嵌入微观纹路填充间隙，又要避免粗糙度过大导致垫片压溃。螺栓孔的孔径设计需要比对应规格的螺栓大1-2mm，预留现场安装的对位公差，避免管道预制时的累计误差导致螺栓无法穿入，同时孔边需要做倒角处理，去除冲孔或钻孔产生的毛刺，防止安装时划伤螺栓螺纹。

　　外形尺寸方面，法兰的外径、螺栓孔中心节圆直径、颈部外径与内径都需要匹配对应管道的公称通径，颈部高度根据压力等级调整，PN10等级下颈部高度不需要过高，在满足焊接操作空间的前提下控制整体重量，降低材料成本。法兰背面与颈部衔接处采用圆角过渡，避免直角位置产生应力集中，在管道受内压膨胀时，圆角可以将应力平缓分散到整个法兰盘截面。

　　安装边界上，需要预留足够的螺栓操作空间，法兰外侧到周边设备或墙体的距离至少要能满足套筒扳手的旋转需求，一般不小于螺栓公称直径的2.5倍。对接管道的端面需要加工出与法兰颈部匹配的坡口，组对时保证法兰端面与管道轴线垂直，偏差不能超过法兰外径的1%，否则会导致两侧法兰平行度不足，螺栓预紧后垫片受力不均出现泄漏。焊接时需要采用对称分段焊接的工艺，减少焊接变形，焊后需要对焊缝进行无损检测，确认无气孔、裂纹等缺陷后再进行试压作业。

　　在三维建模过程中，需要重点保证各特征的参数化关联，比如修改公称通径时，颈部内径、螺栓孔数量、节圆直径等参数可以同步更新，提升系列化规格的衍生效率。法兰盘的厚度需要满足刚性要求，在螺栓预紧力和管道内压的共同作用下，法兰盘的最大挠度不能超过密封允许的极限值，否则会导致垫片回弹不足引发泄漏。螺栓孔的位置度需要严格控制，保证同规格法兰具备互换性，降低现场安装的配对难度。
