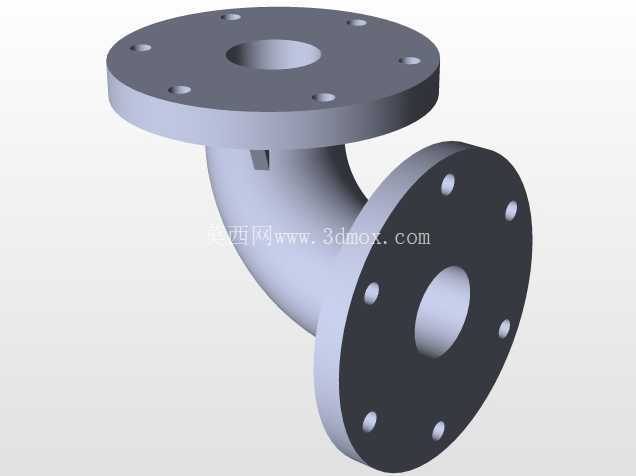

90度弯管式双法兰连接管道接头

在工业管路系统的布设场景中，经常会遇到管路需要转向同时兼顾密封连接可靠性的需求，这款90度弯管式双法兰接头就是针对这类工况设计的管路连接件。从实际应用来看，这类构件广泛出现在化工流体输送、市政给排水、暖通循环管路、工业设备液压/气动回路中，当管路需要完成直角转向，同时要保证连接部位可拆解、密封性能达标时，这类带法兰的弯管接头就会替代焊接弯头搭配平焊法兰的组合方案，减少现场焊接工作量，降低焊接缺陷带来的泄漏风险。

从功能特性上看，该构件两端均采用标准法兰盘结构，法兰端面均匀分布螺栓通孔，安装时通过穿入配套螺栓配合法兰密封垫片，即可实现与对应管径管路、设备接口的刚性连接，连接完成后可承受管路内一定压力的流体输送，同时法兰连接的形式允许后期对管路进行拆解维护，不需要对管路进行切割作业，大幅降低后期运维的工作量。弯管段采用平滑圆弧过渡结构，相比直角弯折的管路结构，能够大幅降低流体在转向位置的阻力损失，减少流体对管壁的冲刷磨损，延长管路构件的使用寿命，同时避免直角弯折位置容易出现的介质沉积、流道堵塞问题，尤其适合输送带有固体颗粒的浆体、高粘度流体的管路场景。

从设计思路层面拆解，这款构件的建模过程首先需要确定适配的管路通径，以此为基准确定弯管的内孔直径、管壁厚度，管壁厚度的取值需要结合管路的设计工作压力、输送介质的腐蚀特性来确定，保证构件具备足够的结构强度，避免承压状态下出现管壁变形、破裂的问题。弯管段的弯曲半径取值参考管路设计规范，既不能过小导致流体阻力骤增，也不能过大造成构件整体占用空间过多，影响管路布设的紧凑性。两端的法兰盘结构严格遵循对应公称压力的法兰标准进行设计，螺栓孔的分布圆直径、螺栓孔直径、法兰盘厚度、法兰密封面的平面度要求都需要和标准法兰匹配，避免现场安装时出现螺栓无法对位、密封面贴合不严导致泄漏的问题。建模过程中对弯管和法兰连接的位置做了圆弧过渡处理，消除结构应力集中点，避免管路承压、受到外力震动时在连接位置出现应力开裂的问题。

关于安装边界与尺寸适配，这类法兰弯管在安装前需要确认两端对接的法兰公称通径、公称压力等级完全匹配，安装时要保证两端法兰的密封面保持清洁，根据输送介质的特性选择适配材质的密封垫片，螺栓紧固时需要采用对角交替紧固的方式，保证法兰端面受力均匀，避免单侧受力过大导致法兰变形、密封失效。构件安装完成后需要预留足够的操作空间，方便后期对螺栓进行复紧、更换密封垫片等维护作业，同时要注意管路的支撑设置，避免整个管路的重量全部作用在法兰弯管位置，长期受力导致构件变形、连接部位泄漏。对于存在震动的管路场景，还需要在法兰连接位置配套防松垫片，避免设备运行过程中螺栓松动引发密封失效。

从结构细节来看，法兰盘上的螺栓孔采用通孔设计，加工时需要保证孔位的位置精度，相邻螺栓孔的角度偏差控制在标准允许范围内，否则现场安装时会出现螺栓无法穿入的问题。弯管的内流道做了平滑处理，没有凸起、凹陷等结构缺陷，保证流体通过时流态稳定，不会产生额外的紊流、噪音问题。构件的整体结构紧凑，在满足结构强度、连接可靠性的前提下尽可能控制整体重量，降低管路的整体负载，同时也方便现场安装时的搬运、对位作业。
