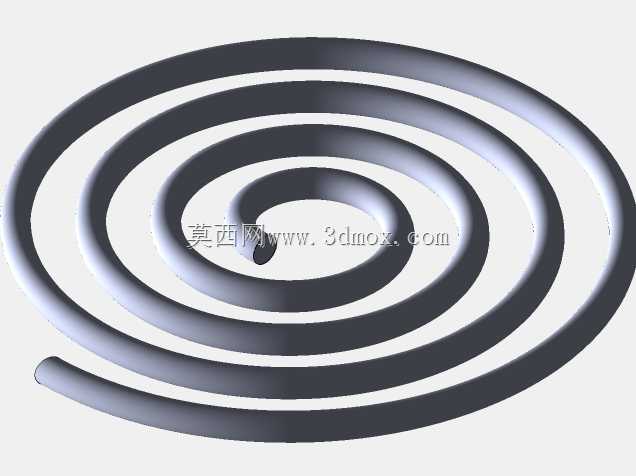

平面涡卷螺旋弹性线圈结构设计

　　这类平面涡卷形态的弹性线圈，在小空间储能、行程复位类的机械结构里应用十分广泛，不同于常见的圆柱螺旋压缩或拉伸弹簧，它的所有簧圈都排布在同一平面内，轴向占用空间极小，特别适合安装轴向尺寸受限的紧凑型机构，比如小型仪器的复位机构、轻载离合的储能组件、精密计数装置的回位结构，还有部分低压电器的接触弹片配套结构里，都能见到这类结构的身影。从实际功能来看，这类涡卷线圈依靠簧圈的弯曲变形储存弹性势能，当外载施加在簧圈外端或者内端时，各圈簧带会产生均匀的弯曲应力，相较于同截面的圆柱弹簧，它能在有限的径向空间内获得更长的有效工作行程，而且力值输出的线性区间更平缓，适合需要恒定复位力矩的轻载工况。做这个结构的三维设计时，首先要确定的是簧带的截面参数，

　　矩形截面的簧带在平面涡卷结构里的应力分布更均匀，不会出现圆截面簧丝在平面弯曲时的应力偏移问题，设计时要先核算工作力矩对应的弯曲应力，确保最大应力落在材料的许用弯曲疲劳极限内，避免长期往复变形出现断裂失效。建模过程中要注意各圈簧带之间的间隙预留，自由状态下相邻簧圈不能出现干涉，工作压缩到极限位置时，相邻簧圈的贴合也要平顺，不能出现局部卡滞导致的力矩突变。从安装边界来看，这类线圈的安装通常需要固定内端和外端两个连接点，内端一般是卡在中心轴的卡槽内，外端则固定在外部的回转套或者壳体卡槽上，设计时要预留出两端连接头的结构尺寸，中心轴的直径不能过小，否则内圈簧带的弯曲半径太小，会导致局部应力集中大幅缩短使用寿命，

　　外圈的最大直径也要匹配安装腔的内径，确保最大变形量时外圈不会和安装腔内壁发生剐蹭。实际选型应用时，还要考虑工作环境的温度、腐蚀情况对簧带材料的影响，如果是在常规室内常温环境，选用普通弹簧钢带即可，如果是在有腐蚀或者高低温交变的环境，就要对应选用不锈钢或者耐高温合金材料，同时表面处理也要匹配工况，避免锈蚀导致簧带表面出现应力源。很多新手在设计这类结构时容易犯的错误是只看理论力矩值，忽略了簧圈之间的摩擦阻力，实际工作时相邻簧圈在变形过程中会有接触摩擦，会导致实际输出力矩比理论计算值偏小，而且往复工作时的摩擦还会带来一定的滞后，所以设计时通常会把理论计算的力矩预留10%到15%的余量，同时在装配时可以在簧圈之间涂抹少量低温润滑脂，

　　降低摩擦带来的力矩损耗和磨损。另外还要注意极限变形量的控制，这类涡卷线圈不能被压缩到各圈完全压并的状态，长期压并会导致簧带产生塑性变形，失去弹性复位能力，所以设计时要在结构上设置限位，确保最大工作行程时簧圈之间还留有微小间隙，保证长期工作的稳定性。从建模逻辑来说，先绘制平面涡卷的螺旋路径，这里要注意螺旋线的螺距是均匀变化还是等距，等距涡卷的加工难度更低，应力分布也更均匀，更适合批量生产的场景，然后沿着路径扫描出矩形截面的簧体，最后处理两端的连接头结构，连接头的弯折角度要匹配安装卡槽的尺寸，弯折处要做圆角过渡，避免弯折处出现应力集中断裂。完成建模后还要做运动仿真，模拟整个工作行程中簧体的变形情况，检查是否存在局部干涉、应力超标的位置，提前调整螺旋线的螺距、簧带的截面尺寸，确保实际生产装配后能达到设计的力矩和行程要求。
