T型推入式气动三通快插接头结构

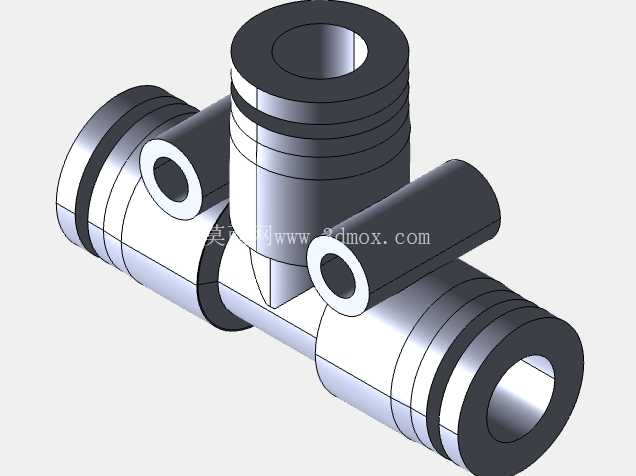

　　在气动回路搭建、小型自动化设备气路排布、轻工生产线气动执行元件配套的场景里，这类T型推入式三通接头是气路分流、支路引出的核心连接件，不需要额外套丝、缠生料带或者使用专用卡压工具，徒手就能完成气管的插接固定，在设备现场改线、临时气路拓展、小型治具气路组装的场景里能大幅降低装配工时。这款接头采用正T型的三向通路结构，主管路为直通式布局，支路接口垂直于主管轴线，能够在不切断原有主管路的前提下，直接从主气路引出一路支气路给小型气缸、真空发生器、气动吹嘴这类耗气元件供气，相比传统的螺纹三通加直通快插的组合方案，能减少两个连接点，直接降低气路泄漏的概率，同时压缩整体安装占用的空间。

　　从结构设计来看，接头的三个接口内部都集成了弹性卡爪、密封圈与释放环，卡爪采用带内齿的弹性不锈钢结构，当外径匹配的尼龙气管或者PU气管插入接口时，卡爪会在气管外壁形成均匀的咬合受力，即便气路存在0.8MPa以内的脉冲压力，也不会出现气管脱出现象；接口内的丁腈橡胶密封圈采用双唇口设计，能在气管插入后同时贴合气管外壁与接头内壁的密封面，适配-20℃到60℃的常规气动工作环境，不会因为常规车间的温度波动出现密封失效。释放环设置在每个接口的最外端，需要拆卸气管时只需要将释放环向接头本体方向按压，就能撑开内部的弹性卡爪，此时可以直接拔出气管，不需要额外工具，反复插拔多次也不会损伤气管外壁或者卡爪结构。

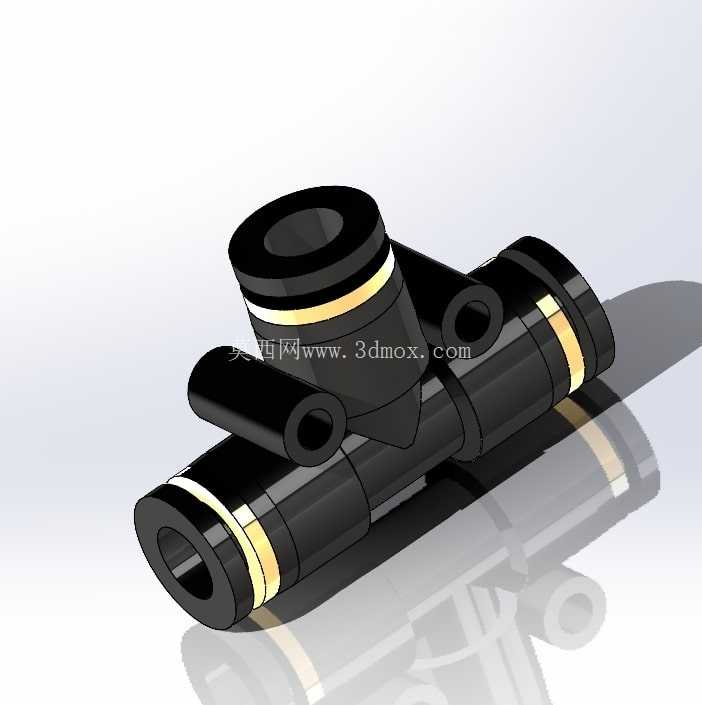

　　接头本体采用黑色改性POM材质注塑成型，材质本身具备一定的自润滑性与抗压强度，长期在1MPa以内的工作气压下不会出现本体开裂、形变的问题，本体表面的环形金色标识环是接口规格的区分标记，对应适配10mm外径的主管路与6.5mm外径的支路气管，现场装配时可以通过标识环快速区分接口规格，避免出现气管与接口不匹配导致的插装不到位、漏气问题。从安装边界来看，这款接头的主管路两个接口同轴布置，安装时只需要保证气管插入深度达到接口内部的限位台阶即可，通常10mm外径气管的插入深度在16mm左右，预留好气管插拔的操作空间后，主管路方向不需要额外预留过多安装余量；垂直方向的支路接口轴线与主管轴线垂直相交，支路侧的安装空间只需要满足气管插入时的直线空间即可，不需要预留扳手操作空间，整体安装后的外轮廓尺寸紧凑，在狭窄的设备线槽、治具内部空间里也能完成布置。

　　在实际应用中，这类接头常被用在电子组装线的小型气动滑台气路分流、包装设备的真空吸盘支路引出、小型木工机械的气动夹紧装置气路排布场景，相比金属材质的卡套式三通接头，它的重量更轻，不会给轻质气管带来额外的下坠拉力，同时本身的耐腐蚀性更好，在有少量切削液、水雾的车间环境里也不会出现生锈、卡滞的问题。设计建模时，需要重点保证三个接口的同轴度与垂直度公差，主管路两个接口的同轴度要控制在0.1mm以内，避免气管插入后出现别劲导致的密封失效；支路接口与主管路的垂直度公差控制在0.15mm以内，保证支路气管安装后不会出现倾斜应力。内部的流道采用等径过渡设计，主管路流道内径与支路流道内径平滑衔接，不会出现气流急转弯导致的压损过大问题，常规工况下支路的气流量能够满足小型气缸的动作速度要求，不会因为流道节流导致气缸动作迟缓。另外，接头本体的外部加强筋设置在三个接口的交汇位置，也就是T型结构的转角处，这个位置是气路压力作用下应力最集中的区域，通过局部加厚与圆弧过渡设计，能够避免长期带压工作时出现转角开裂的问题，提升接头的长期工作可靠性。
