皮带轮传动与齿轮组合动力传输结构

项目分类:3D模型 发布时间:2021-09-27 ID:294127
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构
  • 皮带轮传动与齿轮组合动力传输结构

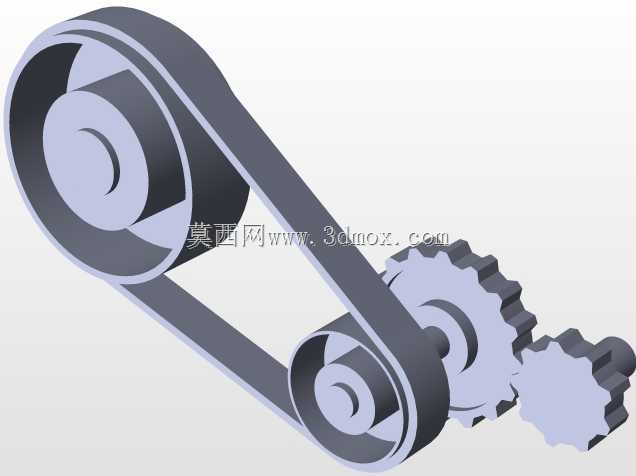

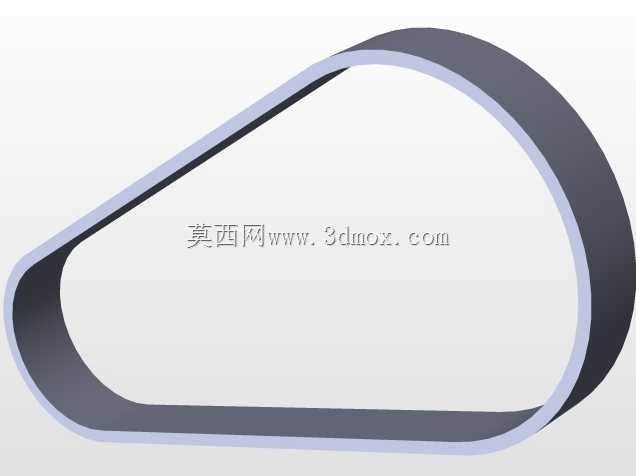

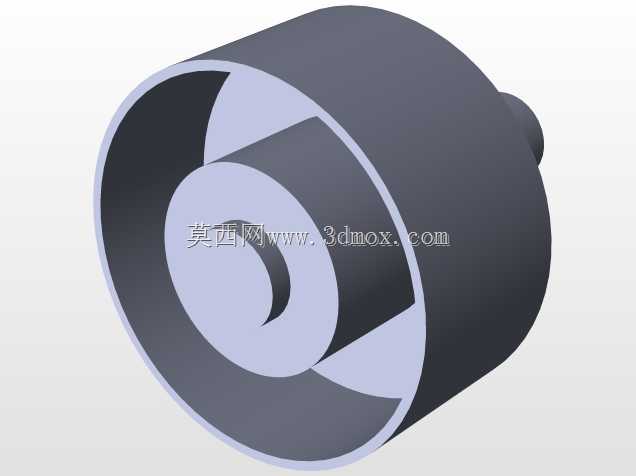

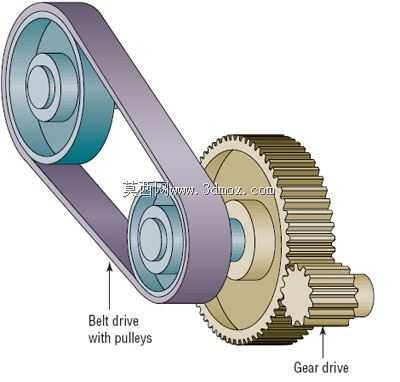

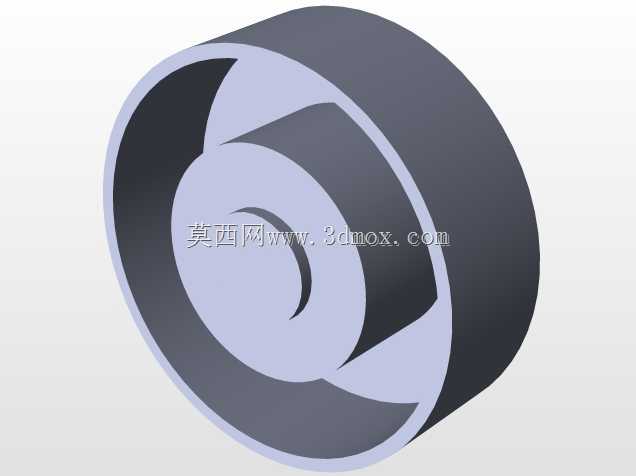

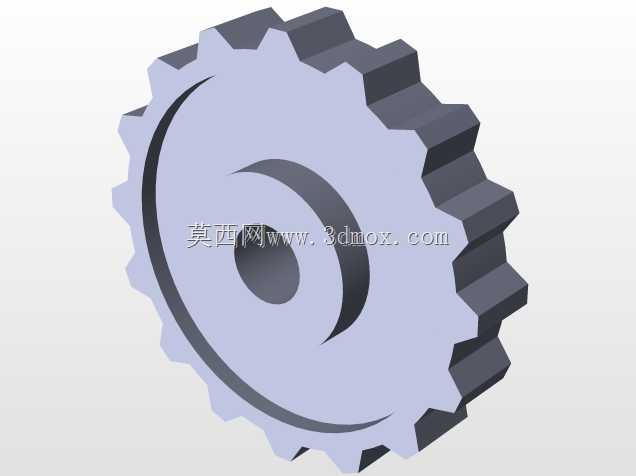

这套传动组合结构常见于中小功率内燃机的前端动力输出段,也可移植到小型农用机具、轻工输送设备的动力排布设计中,核心作用是把动力源输出的高转速低扭矩,通过两级不同形式的传动做扭矩匹配与转速调整,适配后端负载的实际工况需求。带轮传动段采用平带搭配槽面带轮的结构,两个带轮的中心距预留了足够的张紧调节空间,安装时可通过调整主动轮与从动轮的相对位置控制皮带张紧度,避免运行中出现打滑丢转的问题,带轮的轮缘做了挡边设计,能防止皮带在高速运转时从轮槽脱出,日常维护时只需定期检查皮带磨损量即可,无需复杂的润滑保养流程。与带轮从动轴同轴布置的是圆柱齿轮传动段,大直径从动齿轮与带轮从动轴做同轴固定,小直径主动齿轮与输出轴做花键连接,齿轮副采用渐开线齿形设计,啮合重合度满足连续传动要求,能在带传动完成一级减速的基础上,进一步放大输出扭矩,同时保证传动比的精准性,不会像带传动那样存在弹性滑动的传动误差。设计时首先要确认两个带轮的安装平面共面度,误差需控制在允许范围内,否则会加剧皮带侧边的异常磨损,缩短皮带使用寿命;齿轮副的中心距要严格按照齿顶隙、齿侧隙的要求做公差管控,侧隙过小会导致齿轮运转卡滞、温升过高,侧隙过大则会增大传动回程误差,引发啮合冲击噪音。带轮的内孔与轴的配合采用过渡配合加键连接的方式,能传递足够的扭矩同时方便拆装维护,齿轮与轴的连接根据载荷大小可选平键或者花键连接,重载工况下优先选用花键连接来分散接触应力。整个传动结构的安装边界需要预留皮带拆装的操作空间,齿轮啮合段要预留润滑脂加注或者润滑油飞溅的空间,外部可加装简易防护罩避免杂物卷入传动副,同时防止运转时的部件剐蹭风险。在实际选型应用中,可根据后端负载的转速、扭矩需求调整带轮的直径比以及齿轮副的齿数比,匹配不同功率等级的动力源,带传动段本身还能起到过载缓冲的作用,当后端负载突然卡滞时,皮带会先出现打滑,避免刚性传动直接打坏齿轮或者损伤动力源的输出轴。
