6英寸带储罐化学酸输送管线结构

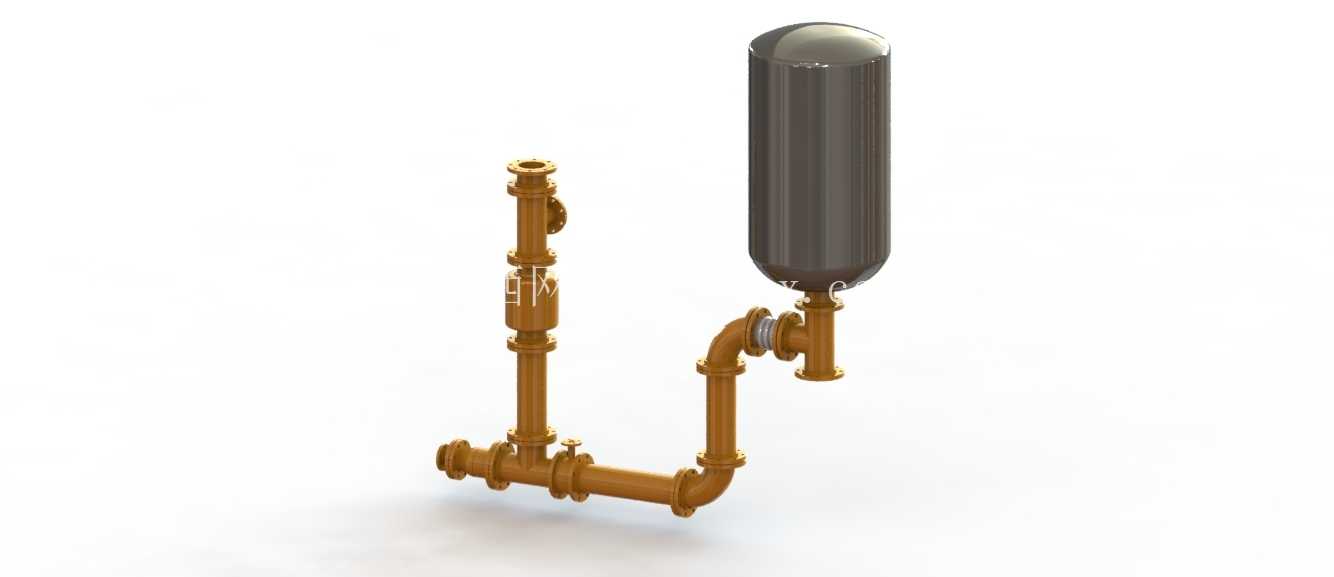

　　这套带立式缓冲储罐的6英寸公称通径酸液输送管路，主要应用在化工生产、湿法冶金、表面处理车间的腐蚀性介质输送工位，用来在酸洗工序、反应釜投料、废酸回收环节完成酸性流体的定向输送与压力缓冲，避免管路内流体水锤冲击、流量波动对后端处理设备造成损伤。从结构设计逻辑来看，整套管路采用等径6英寸主管路布局，所有转弯位置采用标准90度弯头衔接，主管路分支处采用三通结构预留接口，可根据现场工艺需求接装压力表、取样阀或者旁通回流管路，立式缓冲储罐通过底部异径接头与主管路连通，储罐采用立式圆柱封头结构，底部锥收过渡能够减少介质残留，避免酸液长期沉积在罐底造成局部腐蚀加剧。

　　安装边界上，整套管路的横向布局跨度适配常规车间管架的1.2米标准跨距，立式储罐的安装高度需要满足底部排污口距离操作面不小于300mm的检修空间要求，所有法兰连接面均采用凸面密封结构，适配耐酸垫片的安装压缩量要求，管路支架的设置位置避开弯头、三通的应力集中区域，每段直管段的支架间距不超过4米，避免管路充液后产生挠曲变形。功能特性层面，这套管路结构充分考虑了酸性介质的输送特性，所有过流部件的内壁光滑度控制在Ra3.2以内，减少介质流动阻力，同时避免酸液中的固体颗粒在管壁附着结垢，储罐的容积设计能够缓冲前端泵组启停时的流量脉动，稳定后端出口的压力波动，管路上预留的阀门安装位可以实现管路截断、流量调节、排污放空的功能，满足日常生产操作与检修维护的需求。

　　设计过程中，首先根据工艺输送流量确定了6英寸的公称通径，保证管内酸液流速控制在1.5-2m/s的耐蚀管路合理流速区间，避免流速过高造成管壁冲刷腐蚀，也避免流速过低导致介质内颗粒物沉积；随后结合现场的安装空间确定管路的走向布局，将缓冲储罐设置在泵组出口后的第一个稳流段位置，最大化发挥储罐的脉动吸收效果，所有管路连接节点的位置都预留了足够的螺栓拆装空间，法兰螺栓的长度选型满足双螺母锁紧加防松垫片的安装要求，储罐顶部预留排气口接口，可接装呼吸阀避免罐内出现负压或者超压情况。

　　从实际应用的角度来看，这类酸液管路的设计不能只关注管路的连通性，还要充分考虑腐蚀裕量、热胀冷缩补偿、检修操作空间这些细节，这套结构中在长直管段位置没有设置过多的固定约束，能够允许管路在温度变化时产生微量的轴向位移，避免热应力拉裂焊缝或者法兰密封面，所有弯头的转弯半径采用1.5倍公称通径的标准长半径弯头，降低流体转弯时的局部阻力，同时减少弯头处的湍流冲刷，延长管路的使用寿命。在三维建模过程中，所有管路元件的尺寸都严格对应相关管件标准，法兰的螺栓孔分布、密封面尺寸、管件的承插长度都符合工业管路的安装互换要求，能够直接导出工程图用于生产预制，也可以用于管路应力分析、流体仿真的基础模型，帮助设计人员提前验证管路布局的合理性，避免现场安装时出现干涉、操作空间不足的问题。
