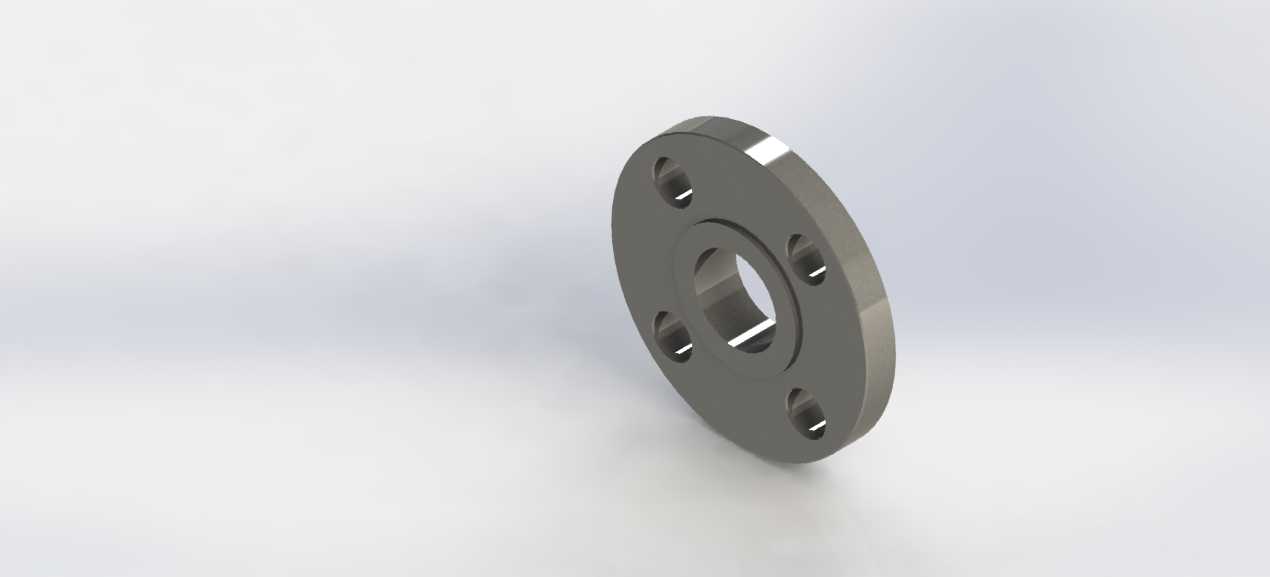

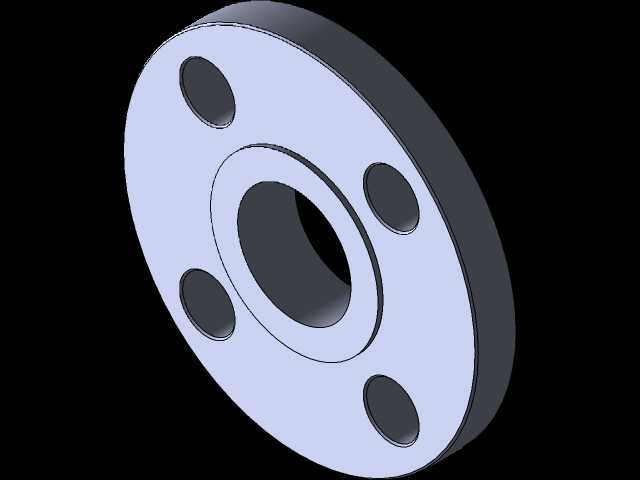

ANSI150标准DN25滑套式法兰结构

在民用给排水、低压化工流体输送、常规工业循环水系统的管路布设场景中，这类滑套式法兰是管路对接、设备端口接驳环节最常用的连接件之一，不同于对焊法兰需要与管道端部做坡口焊接处理，滑套式法兰的内孔预留了适配对应外径管道的穿入间隙，现场安装时可以直接将管道穿入法兰内孔，调整好对接端面的平行度与同轴度后，在法兰内外两侧与管道接触的位置做角焊缝固定即可，对现场施工人员的焊接操作要求更低，安装效率比同压力等级的对焊法兰高出近四成，非常适合压力等级不超过150磅级、输送介质无强腐蚀性、温度波动范围在-10℃到120℃之间的常规管路系统使用。从结构设计逻辑来看，这款法兰严格遵循ANSI 150磅级的压力温度额定值要求，密封面采用突面结构，密封面的表面粗糙度控制在Ra3.2-6.3μm区间，能够适配常规的橡胶石棉垫、四氟垫、非石棉纤维垫等常用密封垫片，不需要额外加工水线也能保证低压工况下的密封可靠性。法兰盘上的螺栓孔采用跨中分布方式，四个螺栓孔的中心圆直径、螺栓孔直径都严格匹配标准要求，安装时不需要额外扩孔或者调整孔位，能够直接和同标准的阀门、泵体端口、其他管路法兰实现互换对接。法兰整体的厚度经过强度校核，在1.6MPa的额定工作压力下，螺栓预紧力作用下法兰盘的变形量控制在0.2mm以内，不会因为法兰翘曲导致密封面泄漏。内孔与管道的配合间隙控制在0.5-1mm之间，既方便现场穿管作业，又不会因为间隙过大导致焊接时焊瘤过多渗入管道内部影响通流。法兰的外缘做了R2的圆角处理，避免安装搬运过程中尖锐边缘划伤施工人员，背面与管道贴合的位置做了0.5mm的退刀槽，能够保证法兰端面与管道轴线的垂直度，避免安装后密封面出现偏斜。在实际选型使用中，这款DN25规格的法兰适配1英寸外径的流体输送管道，安装时需要注意螺栓的对角紧固顺序，分三次逐步加载到规定的预紧力矩，避免单侧受力过大导致法兰变形。这类滑套式法兰相比螺纹法兰，不存在螺纹锈蚀后拆卸困难的问题，相比平焊环松套法兰，整体结构更简单，采购成本更低，是低压管路系统中性价比极高的连接部件，在厂区循环水管路、消防水系统、普通压缩空气管路中都有大量应用。建模过程中严格还原了标准规定的所有安装边界尺寸，包括法兰总外径、密封面凸起高度、螺栓孔倒角、内孔倒角等细节，能够直接用于管路系统的装配干涉检查、预制件加工出图、施工方案模拟等场景，不需要再对安装尺寸做二次校核。
