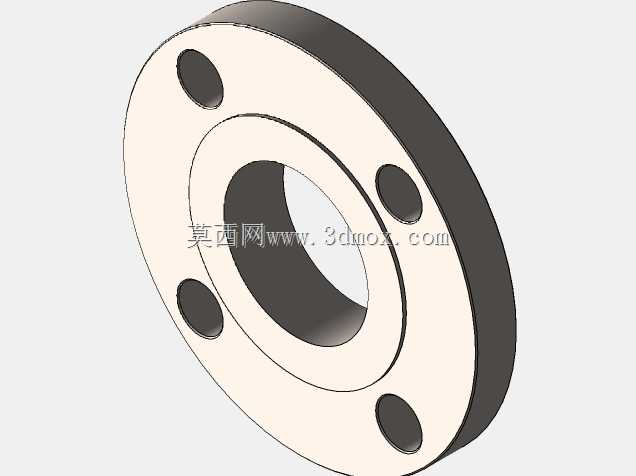

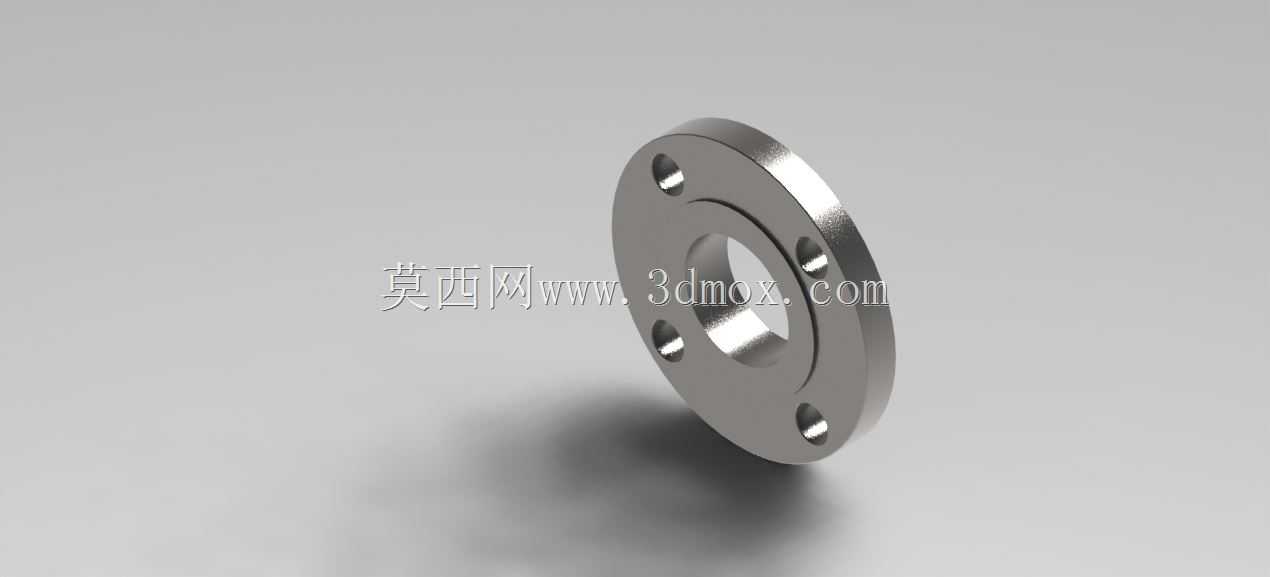

2寸DN50滑套式ANSI150法兰结构

在民用给排水、轻工工艺流体输送、常规低压化工管路的布设场景里，这类滑套式法兰是管路对接环节出镜率极高的连接件，不少刚接触管路设计的工程师容易把它和对焊法兰的适用边界搞混，实际上滑套式法兰的安装容错空间，刚好适配那些现场管段预制精度不高、需要现场微调对接角度的中小管径管路施工场景。从结构设计逻辑来看，这款公称尺寸2in对应公制DN50、压力等级匹配ANSI150磅级的滑套法兰，没有对焊法兰那种加长的焊颈过渡段，法兰内孔比对接钢管的外径略大0.8-1.5mm，安装时可以直接把钢管套入法兰内孔，调整好管路的同轴度和端面垂直度之后，在法兰内侧和外侧分别做角焊缝密封固定，相比对焊法兰需要提前做管端坡口、严格控制对口间隙的要求，现场安装的效率能提升不少，也降低了对施工人员焊接技能的门槛。从安装边界来看，这款法兰的密封面为突面结构，四个螺栓孔沿法兰盘圆周均匀分布，螺栓孔的中心圆直径、法兰盘整体外径、密封面凸台高度都严格遵循ANSI150磅级的尺寸规范，选型时不需要额外做适配性校核，只要匹配对应压力等级的非金属垫片或者缠绕垫片，就能满足150磅级对应的常温工况下密封要求。不少设计人员在做车间循环水管路、压缩空气支管路的设计时，会优先选用这类滑套法兰，一方面是因为它的整体厚度比对焊法兰更薄，在管路排布紧凑、安装空间局促的场景里，能节省不少轴向安装空间，另一方面滑套法兰和钢管连接时，不需要对钢管端部做复杂的坡口加工，现场切割的普通钢管只要端面平整度达标就能直接装配，特别适合项目工期紧张、现场施工条件有限的改扩建项目。需要注意的是，这类滑套法兰的角焊缝结构决定了它的适用场景存在局限，不适合用在高温高压、存在频繁温度交变或者管路振动剧烈的工况下，长期受交变应力作用时角焊缝位置容易出现疲劳开裂引发泄漏，在常规的常温低压水、压缩空气、惰性气体输送管路里，它的可靠性完全能满足使用需求，而且综合采购和施工成本比对焊法兰低两成左右，是中小管径低压管路连接件里性价比很高的选项。建模时要特别注意螺栓孔的位置度公差，还有内孔和密封面的同轴度要求，要是同轴度偏差过大，安装时会出现垫片压偏、螺栓受力不均的问题，直接影响管路的密封性能。
