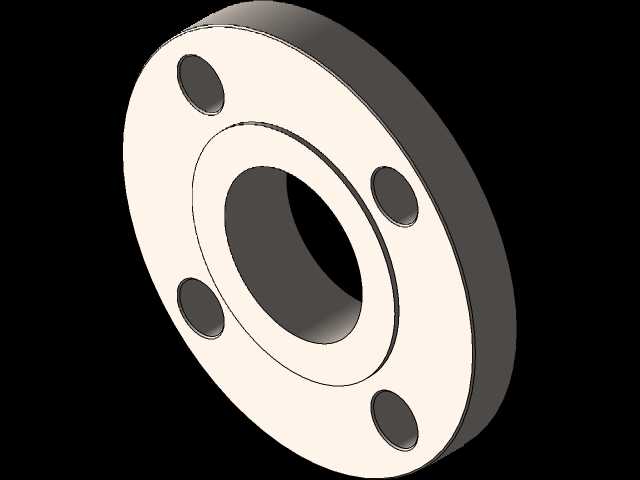

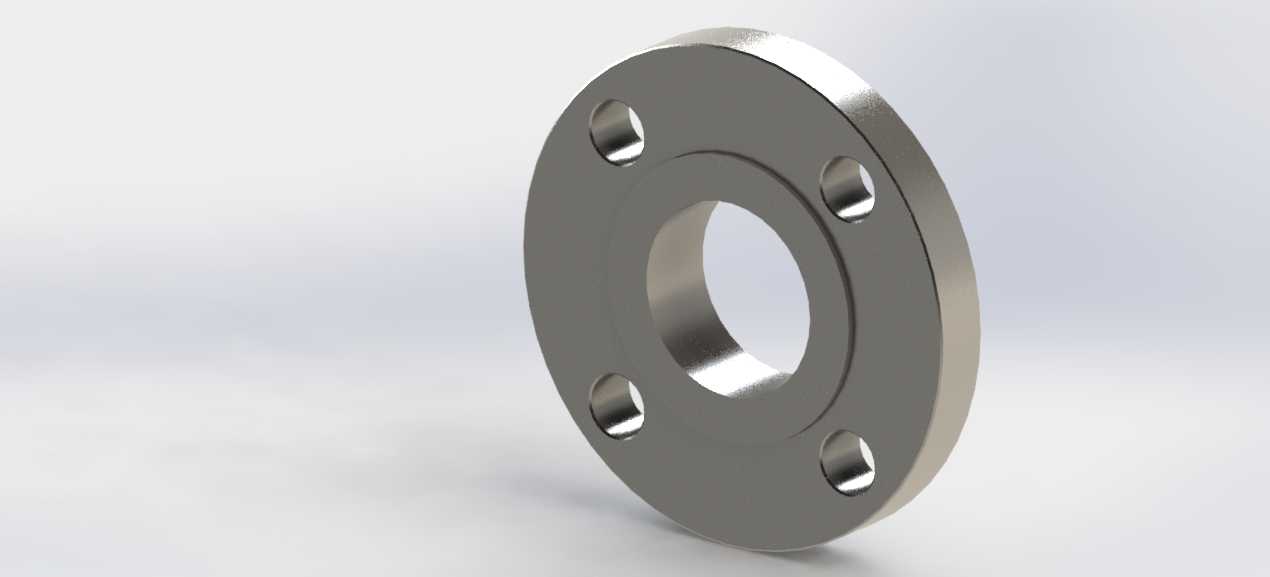

ANSI150级DN40滑套式钢制法兰结构

在化工、市政给排水、暖通空调及常规工业流体输送管路系统中，法兰是实现管段间、管路与阀件/设备间可拆卸刚性连接的核心承压配件，这款1.5英寸公称通径的滑套式法兰，适配美标ANSI150磅级压力等级，对应公制DN40通径规格，主要用于中低压常温流体输送场景的管路拼接作业。从实际安装逻辑来看，滑套法兰的结构设计本身就兼顾了现场施工的容错性，法兰内孔比适配管道外径略大，安装时可直接将管道穿入法兰内孔调整对位，调整好管道插入深度后在法兰内外两侧做角焊固定即可，相比对焊法兰不需要提前做管端坡口处理，对现场施工人员的焊接技能要求更低，在中小口径低压管路改造、现场配管作业中应用占比很高。这款法兰的密封面为突面结构，密封面凸起高度符合美标法兰尺寸规范，安装时搭配对应压力等级的非金属垫片或金属缠绕垫片，通过四个均布螺栓的预紧力挤压垫片实现管路静密封，螺栓孔的中心圆直径、螺栓孔孔径均严格遵循ANSI150级法兰的尺寸公差要求，可直接与同压力等级同通径的阀门、泵体接口、其他法兰管件实现互换装配，不需要额外做适配加工。从结构设计的细节来看，法兰盘的厚度经过承压校核，在150磅级对应的1.6MPa额定工作压力下，可承受管路内流体压力、螺栓预紧力及管路热胀冷缩产生的附加应力，不会出现法兰盘翘曲变形导致密封失效的问题；法兰盘外缘做了小倒角处理，避免安装搬运过程中锐边划伤施工人员，四个螺栓孔为光滑通孔，穿装螺栓时可允许微小的对位偏差，降低现场安装的对位难度。在实际选型应用中，这类滑套法兰多用于输送水、压缩空气、低压蒸汽、常规无强腐蚀性化工介质的管路系统，不适用于高温高压、有剧烈交变载荷的严苛工况；安装时需要注意控制管道插入法兰的深度，通常预留1.5倍管壁厚度的焊接空间，避免焊渣进入管路内部造成介质污染，螺栓紧固时需采用对角交替拧紧的方式，保证各个螺栓预紧力均匀，避免垫片受力不均出现渗漏。建模过程中严格遵循ANSI B16.5标准的尺寸链要求，对密封面平面度、螺栓孔位置度、内孔与密封面的同轴度都做了公差约束，可直接用于管路装配干涉检查、管路系统BOM统计、预制件加工出图等实际工程场景，也可作为教学演示中法兰连接结构的可视化展示模型。
