多接口集成式异形管路连接基座结构

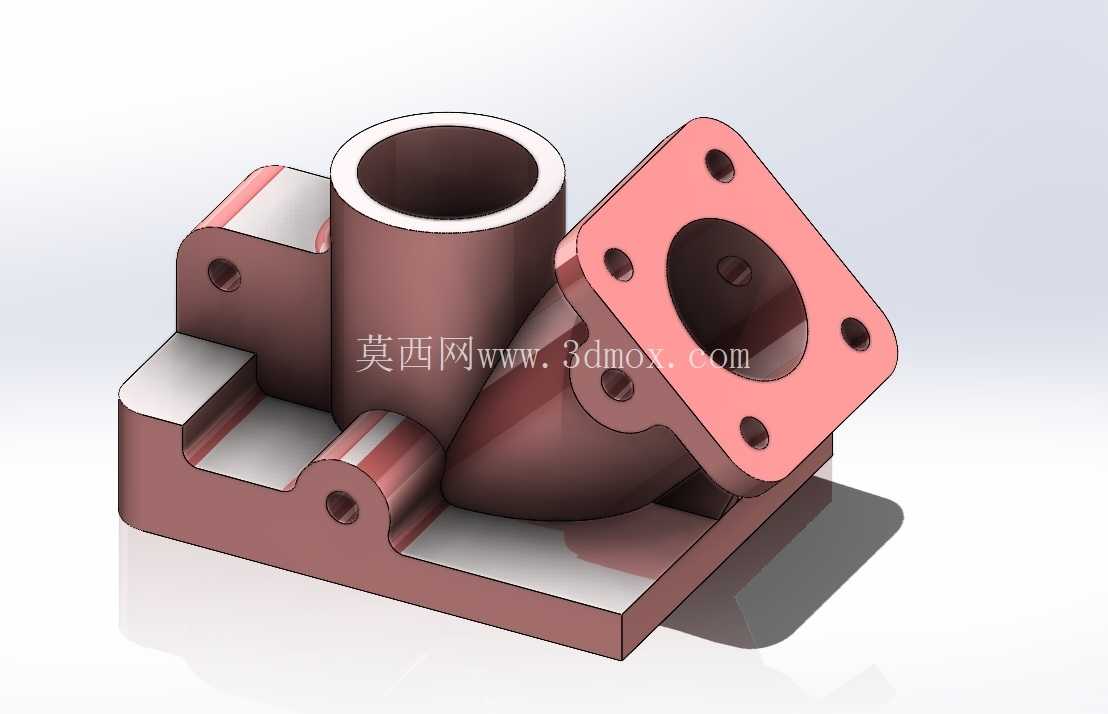

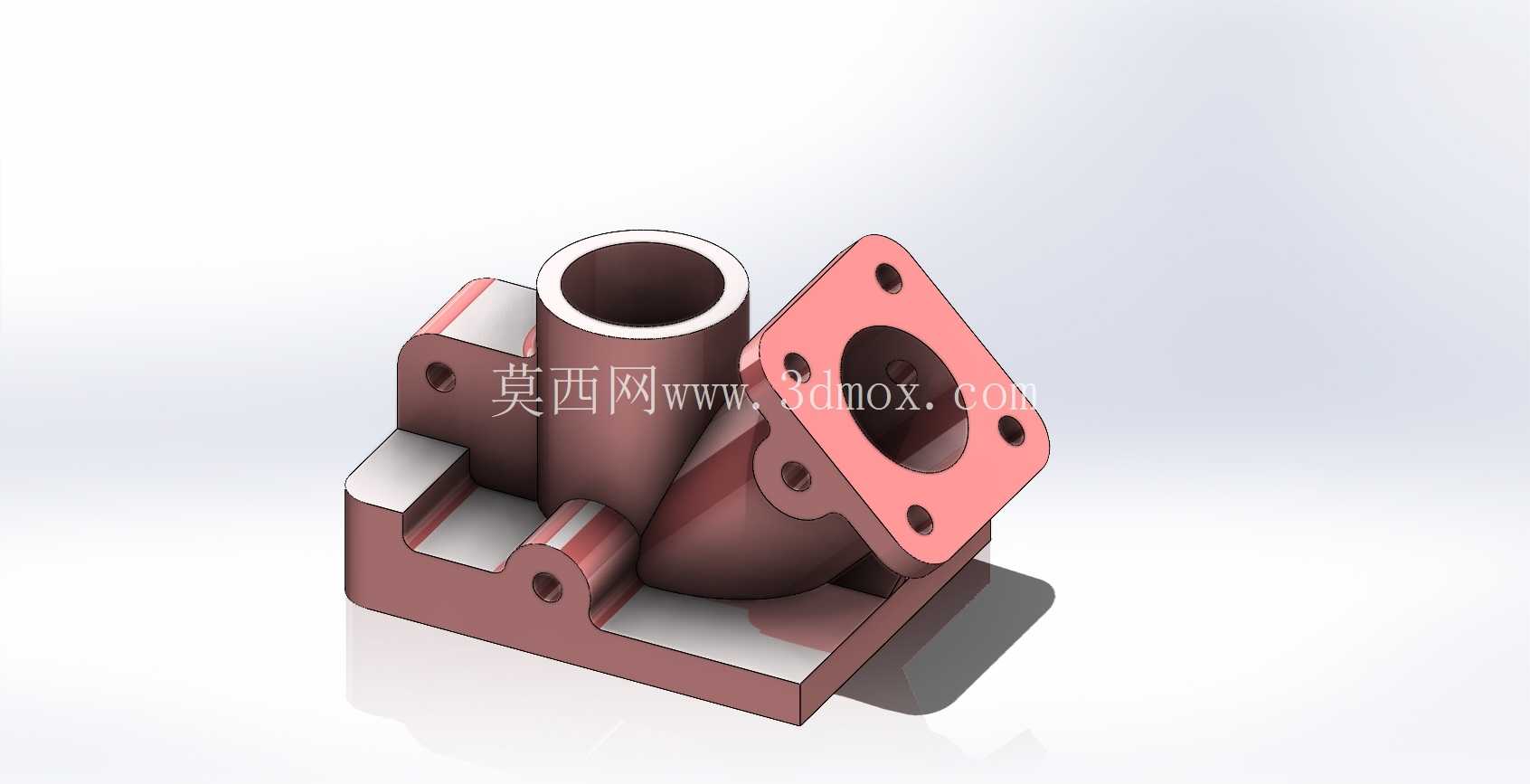

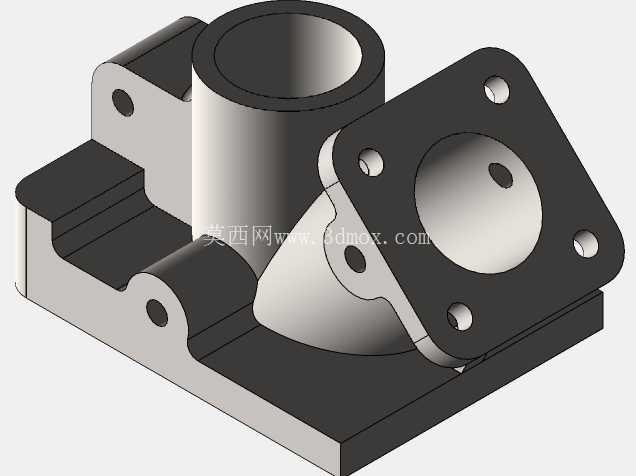

　　该零件属于流体管路系统中的集成式连接基座，常见于小型液压站、润滑系统、气动控制回路以及实验台流体分配单元中，承担多方向管路转接、元件安装固定、流道汇通分配的核心作用，替代传统多接头拼接的管路布局，能大幅减少管路接头数量，降低系统泄漏点，同时压缩整体安装空间。从结构设计来看，零件底部为带定位凸台的矩形安装基面，基面两侧预留了沉头安装孔位，可直接通过内六角螺栓固定在安装面板或阀组基板上，安装时基面与安装面贴合，需保证平面度不低于0.05mm，避免安装后产生内应力导致接口变形。

　　零件主体向上延伸出垂直方向的圆柱管路接口，接口内壁为光滑通孔，端部可通过焊接、卡套或螺纹方式对接外部硬管/软管，垂直接口旁侧设置了带四个安装孔的方形法兰连接面，法兰面与垂直管路呈一定夹角，用于对接方向倾斜的管路或安装板式阀件，法兰面的四个安装孔为通孔，孔位位置度公差控制在0.1mm以内，保证对接元件安装后密封面完全贴合，不会出现偏载泄漏。零件侧面还设置了两个横向的小型通孔接口，用于接出压力表、传感器或者小口径旁通管路，接口旁的凸台结构用于增强接口处的结构强度，避免管路受外力时接口根部断裂。设计过程中首先根据系统流体流量确定各通道的通径尺寸，垂直主通道通径最大，承担主要流体输送，法兰侧通道次之，两个横向小接口通径最小，仅用于信号采集或小流量旁通；流道内部交汇处做了圆角过渡处理，减少流体流经时的阻力和紊流，降低流体噪声和压力损失。结构壁厚根据系统工作压力设定，常规1.6MPa工作压力下，主通道周边壁厚不小于5mm，法兰面厚度不小于8mm，保证受压时不会产生变形。

　　零件的安装边界需要注意，底部安装基面的凸台高度为3mm，安装时需在安装面板上加工对应尺寸的凹槽定位，或者直接贴合平面安装，预留出螺栓的操作空间；侧方法兰面的外伸长度需要考虑对接元件的安装空间，法兰面周边20mm范围内不能有其他结构干涉，保证螺栓可以顺利拧紧；垂直向上的接口高度需要预留管路弯曲的操作空间，避免管路安装时弯折角度过大影响通流。实际应用中这类集成基座常用来替代分散的管接头组，在紧凑型液压动力单元、小型机床润滑系统、实验室流体控制装置中使用较多，相比分散接头布局，集成式结构的抗震性更好，在设备移动或运行振动的工况下，不容易出现接头松动漏油的问题。

　　建模过程中需要重点关注各流道的连通性，避免出现流道堵死、壁厚不均的问题，法兰面的密封槽如果是用于O型圈密封，需要保证槽的深度和宽度尺寸符合密封件标准，槽的边角做R0.2的圆角，避免划伤密封圈。零件的加工工艺一般采用铸件毛坯先做时效处理，再通过数控铣加工各安装面和接口，最后对流道内壁做去毛刺处理，避免残留铁屑进入流体系统损坏元件。安装时需要先清理各流道内部的杂质，密封面根据流体介质选择对应的密封件，水基介质选用丁腈橡胶密封件，油基介质可选用氟橡胶密封件，螺栓拧紧时采用对角分次拧紧的方式，保证法兰面受力均匀，避免局部压力过大导致零件变形或密封失效。
