直径1800mm造纸烘干段机架装配结构

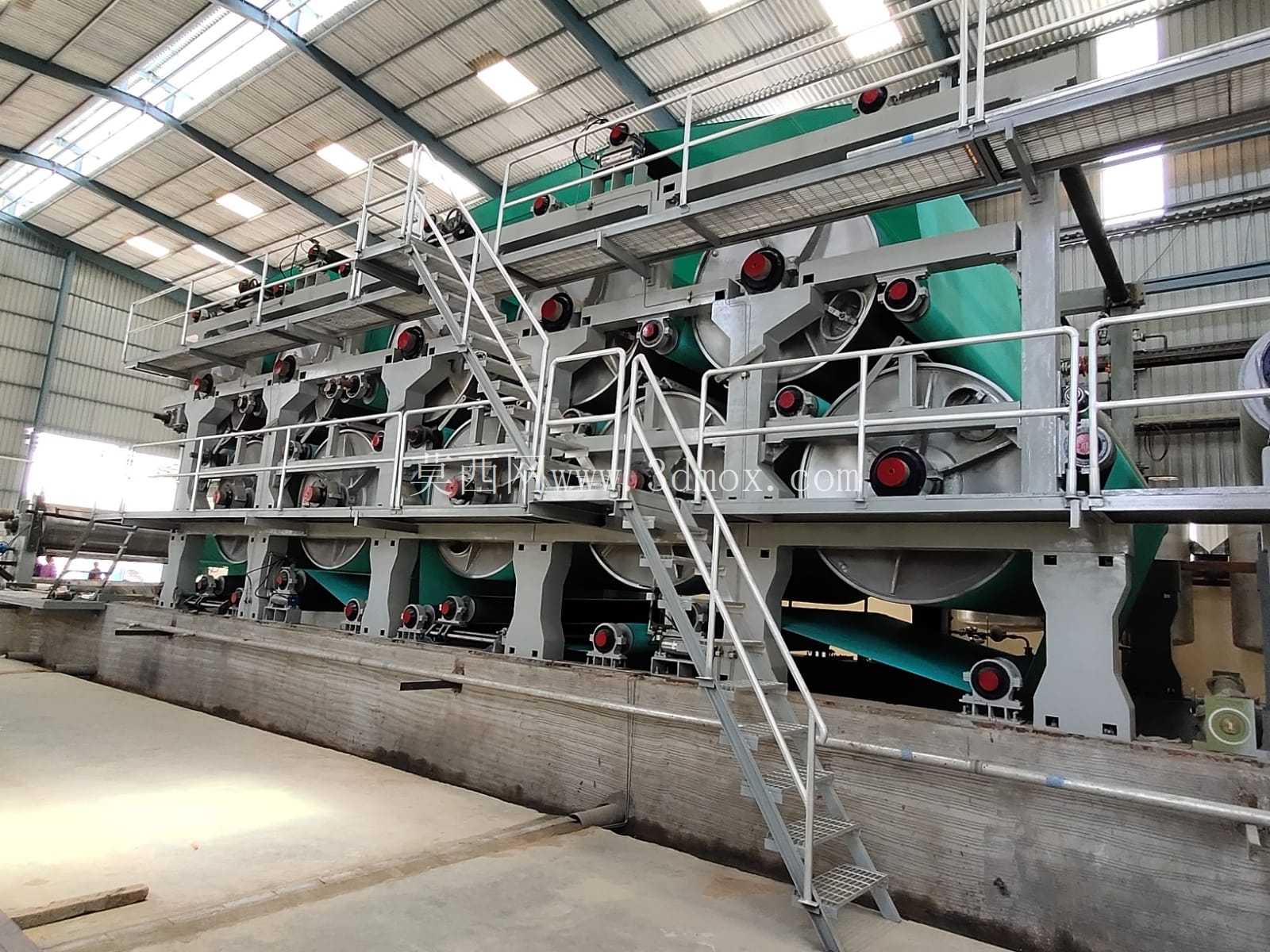

在制浆造纸生产线的烘干工段，烘干部的机架承载是整段设备稳定运行的核心基础，这套适配直径1800mm烘缸的框架装配结构，正是针对多烘缸排布的造纸机烘干段设计的承载支撑构件。从实际产线布局来看，造纸烘干段通常需要沿纸幅走纸方向排布多组烘缸，每组烘缸配套独立的轴承座安装位、传动组件固定点，机架需要同时承担烘缸自重、湿纸幅张力、传动件运行振动带来的复合载荷，因此框架的刚性、安装位的同轴度公差、支座的承重冗余，都是设计阶段需要重点考量的指标。

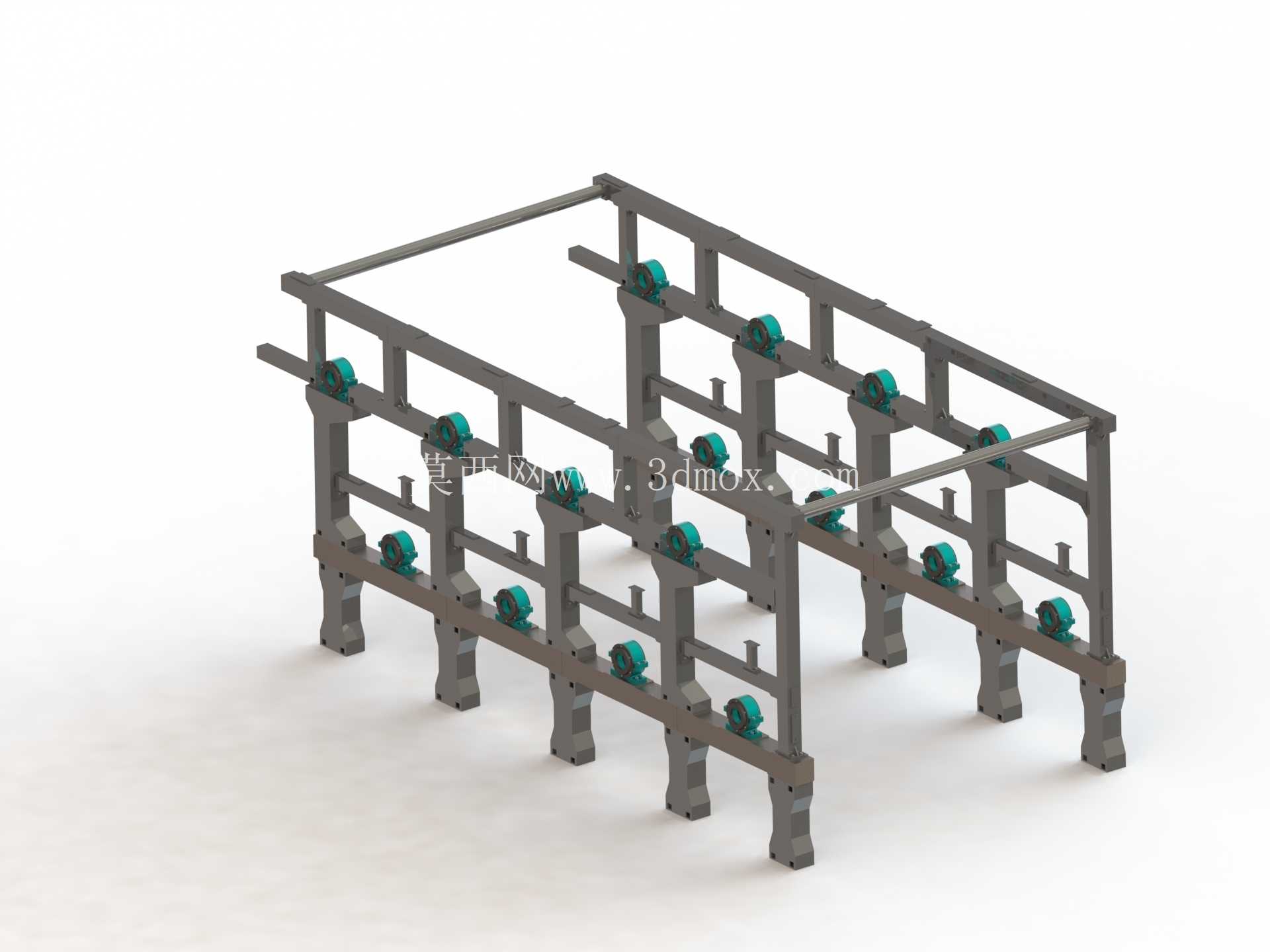

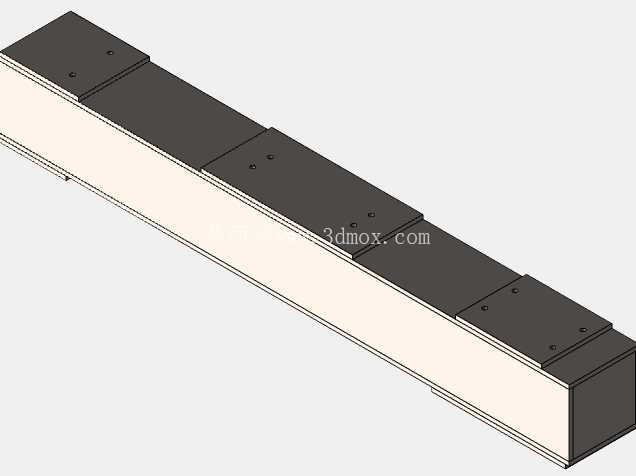

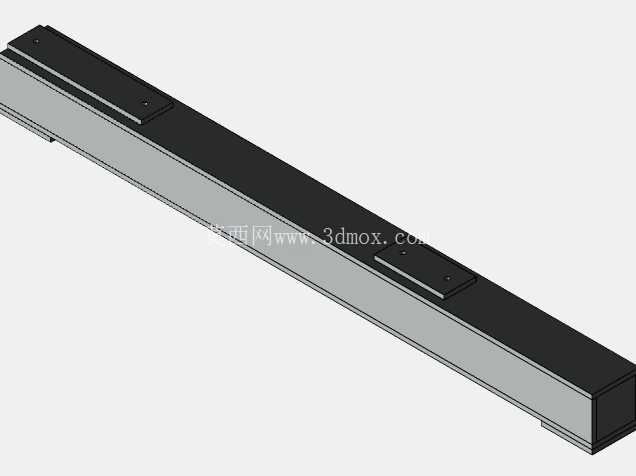

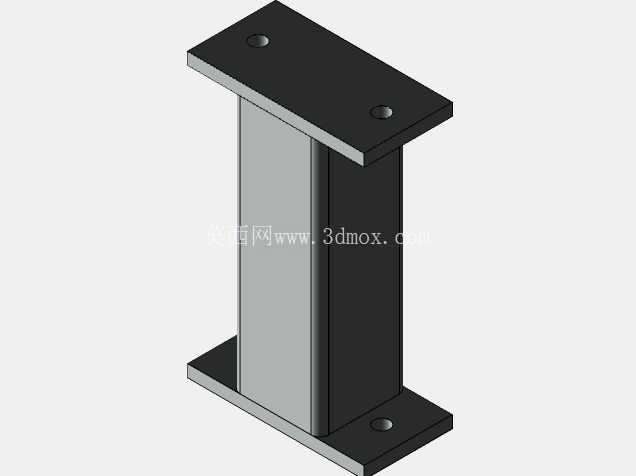

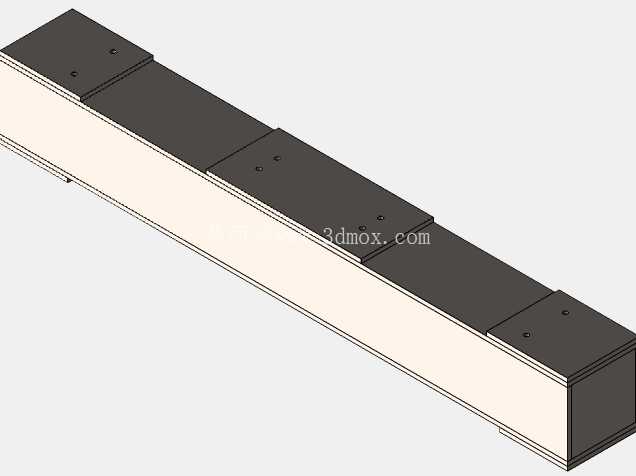

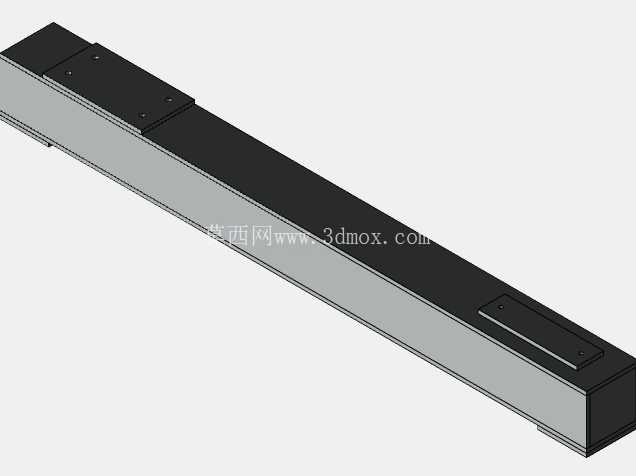

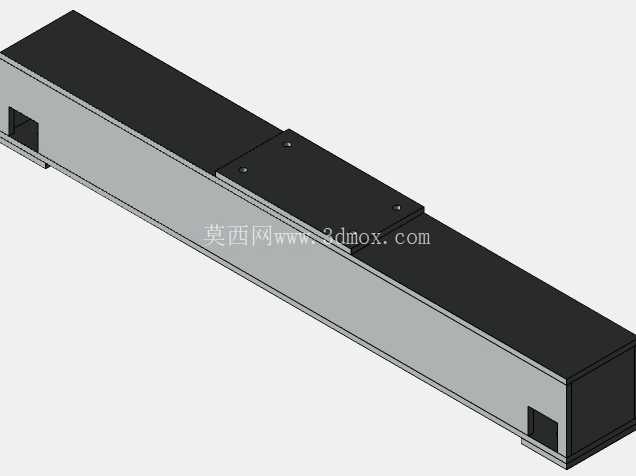

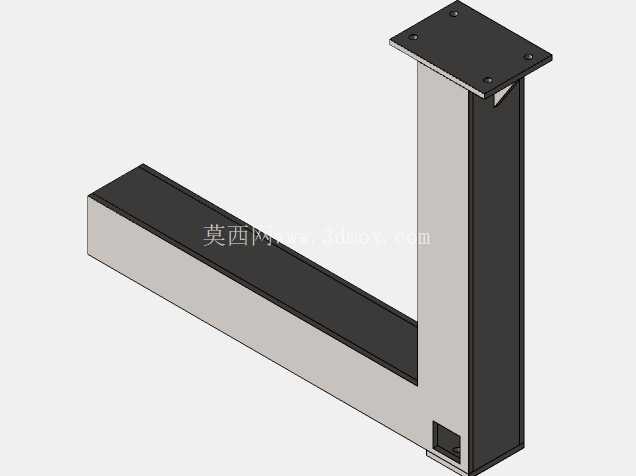

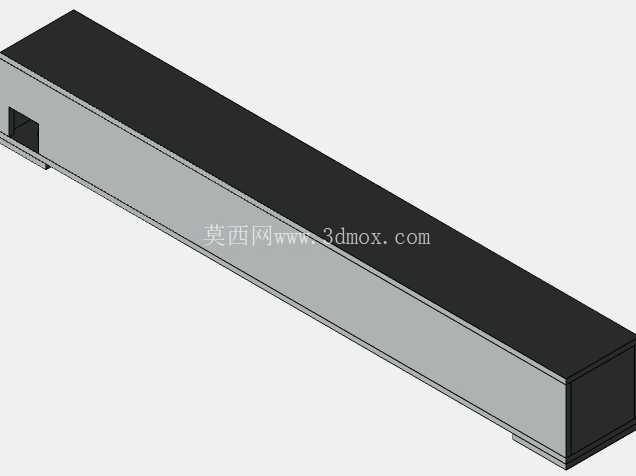

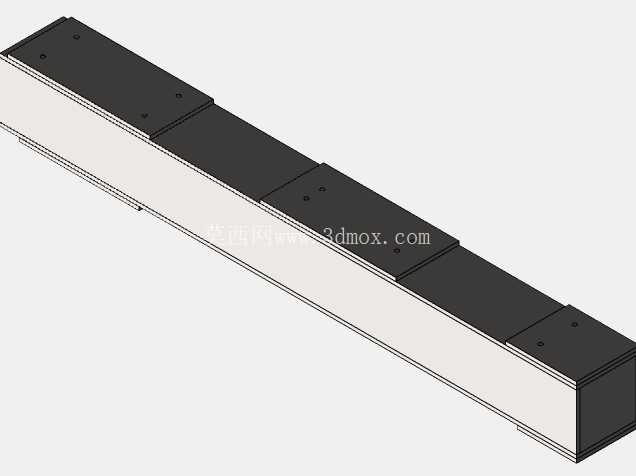

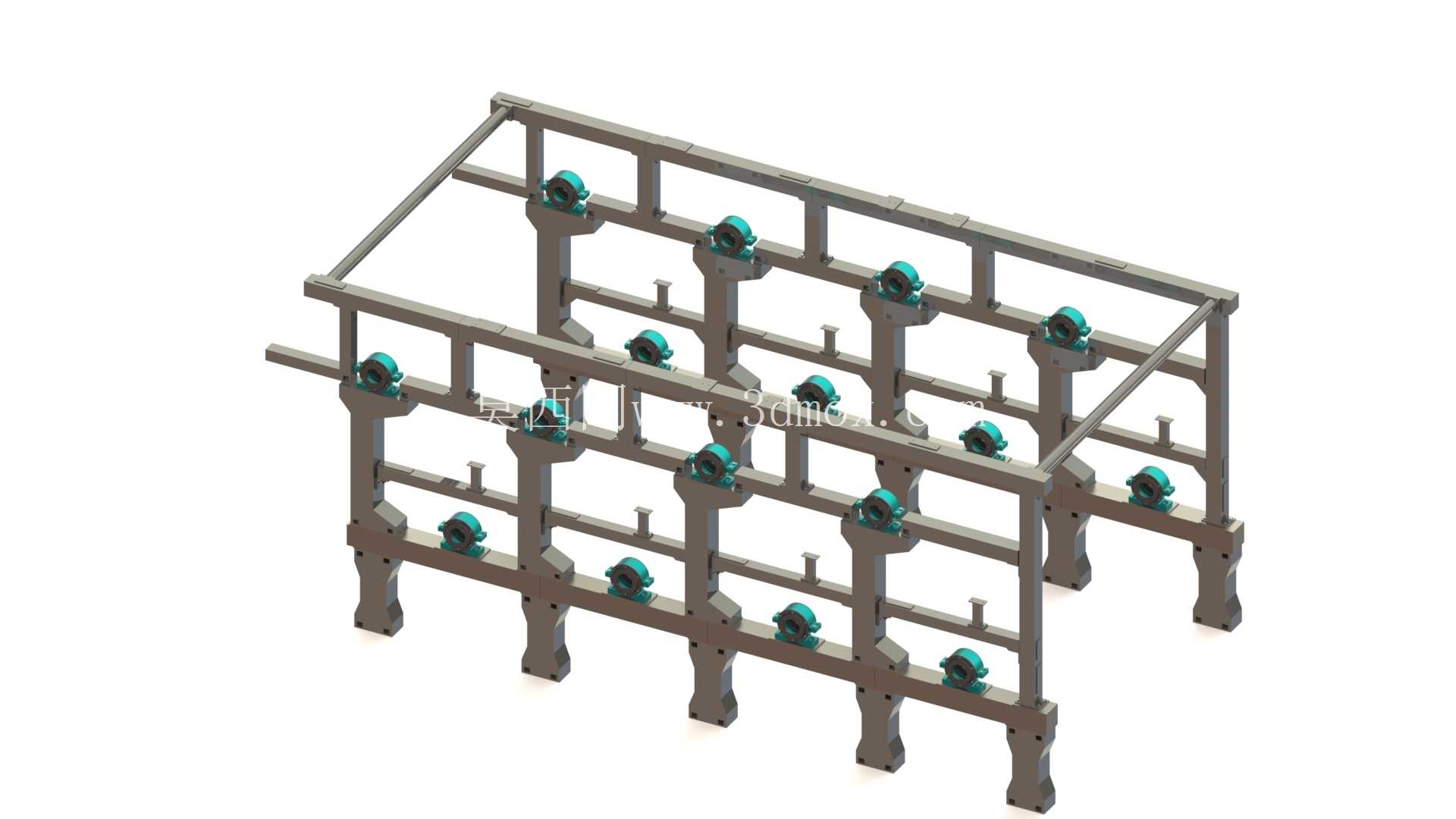

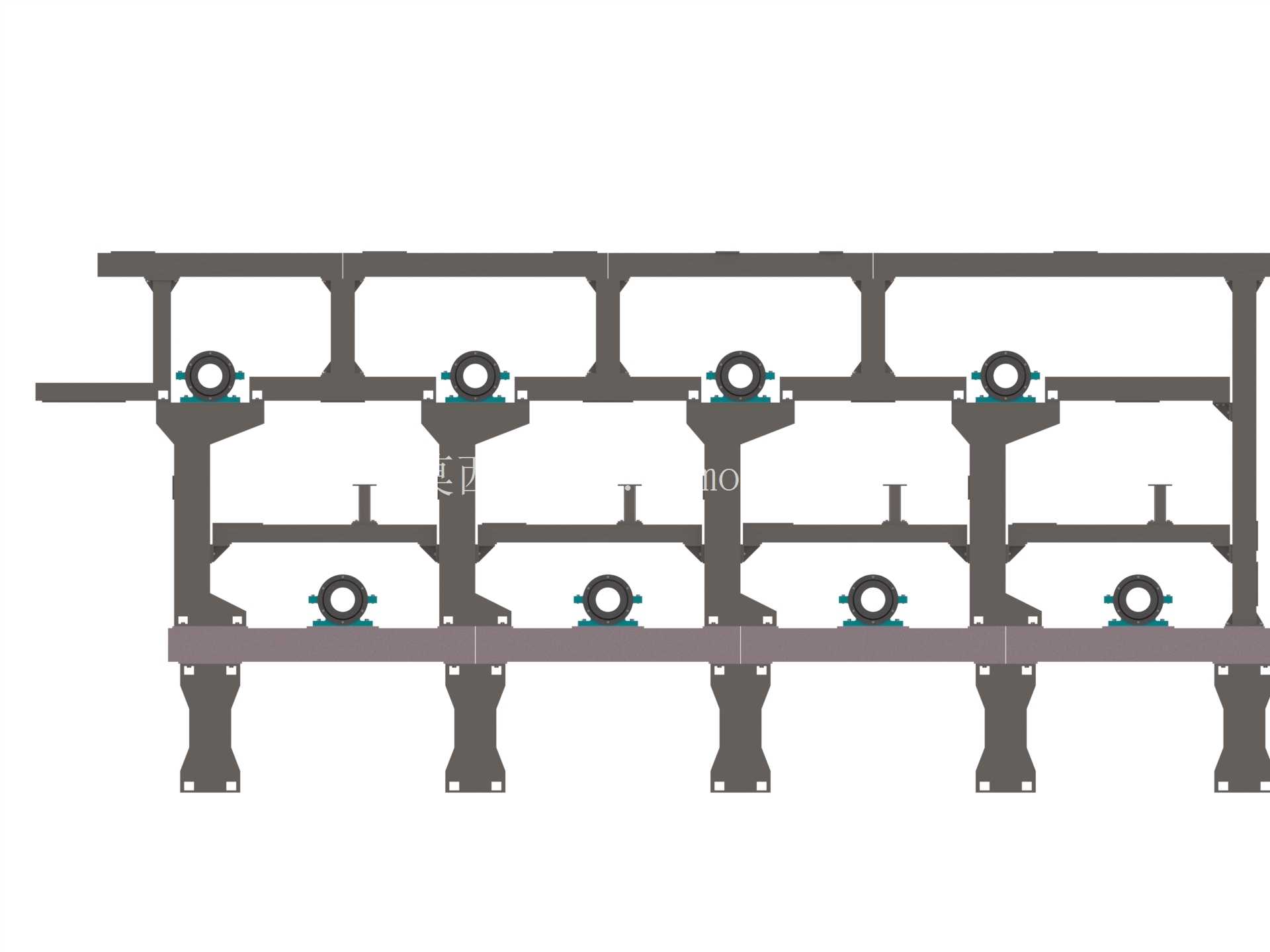

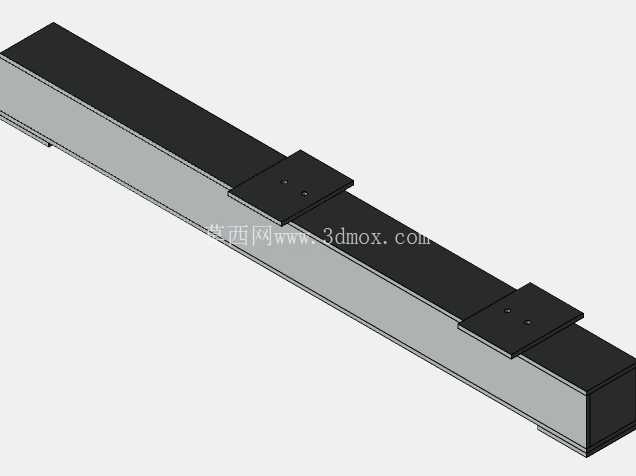

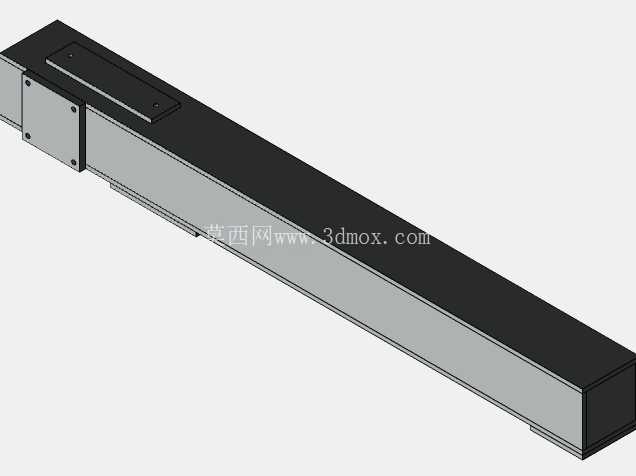

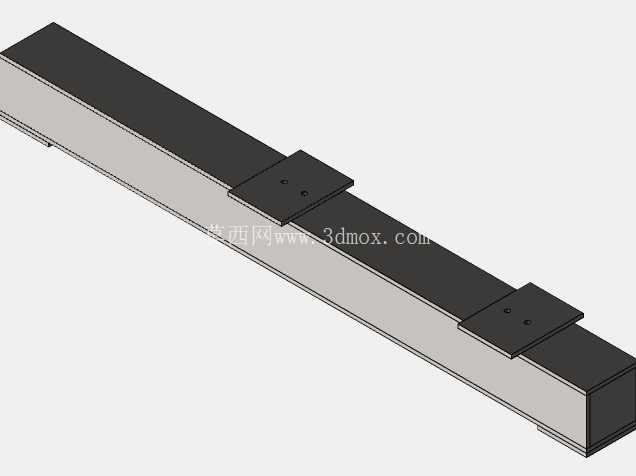

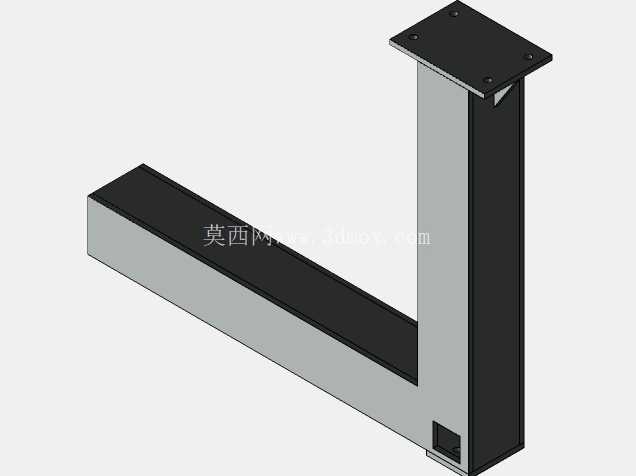

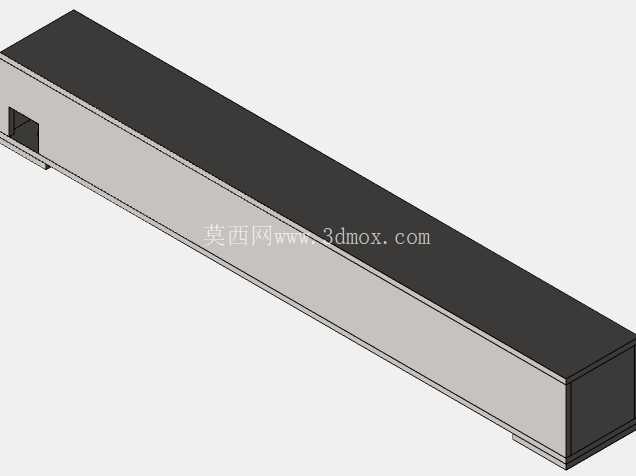

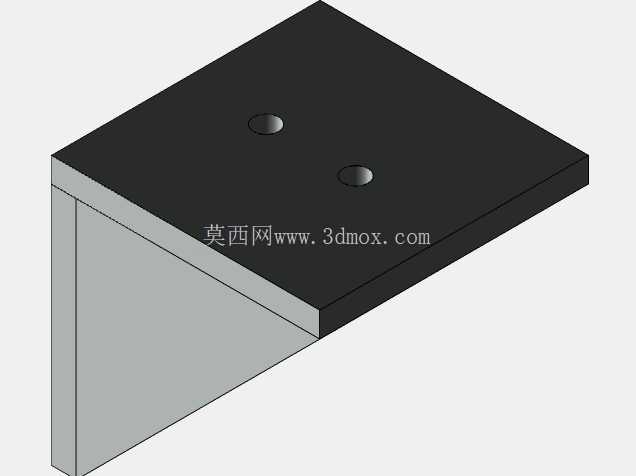

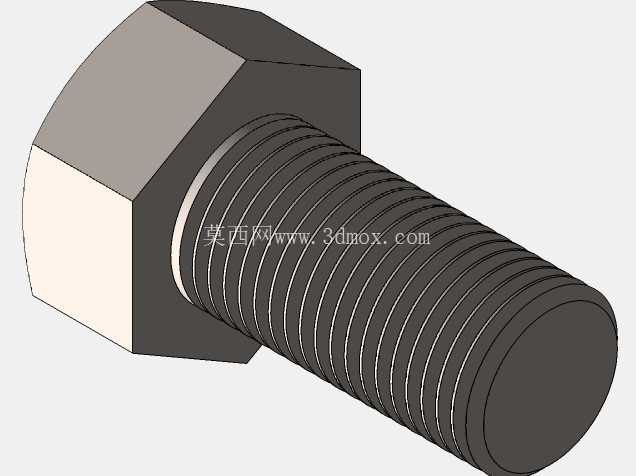

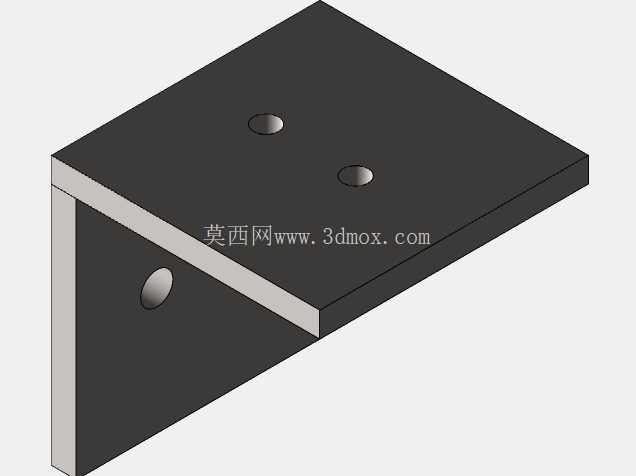

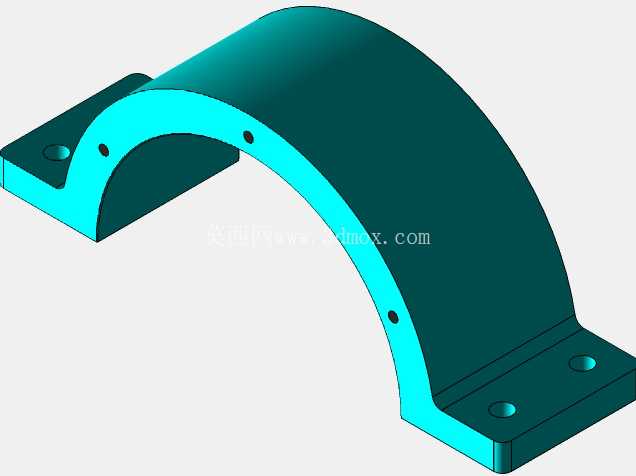

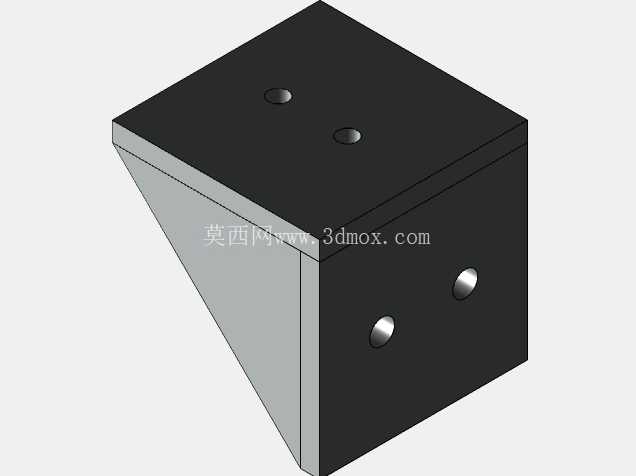

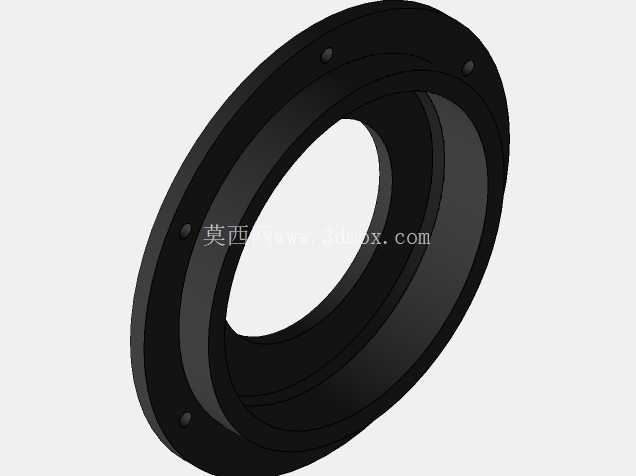

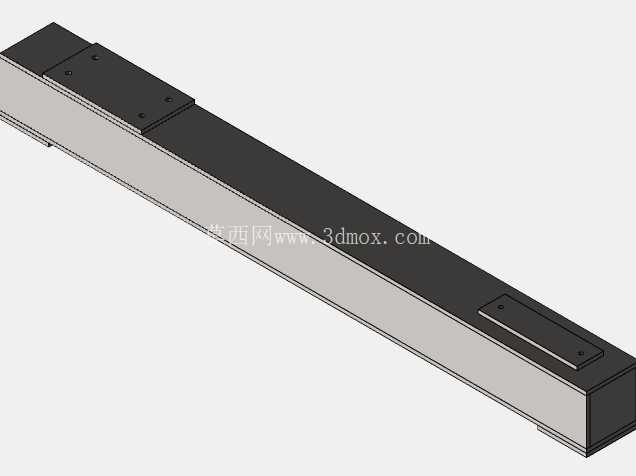

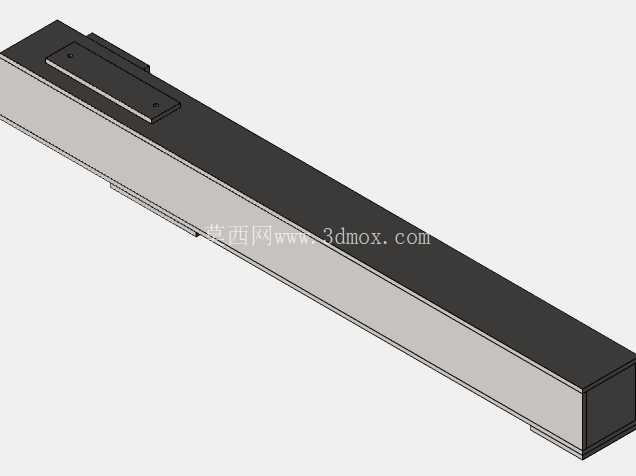

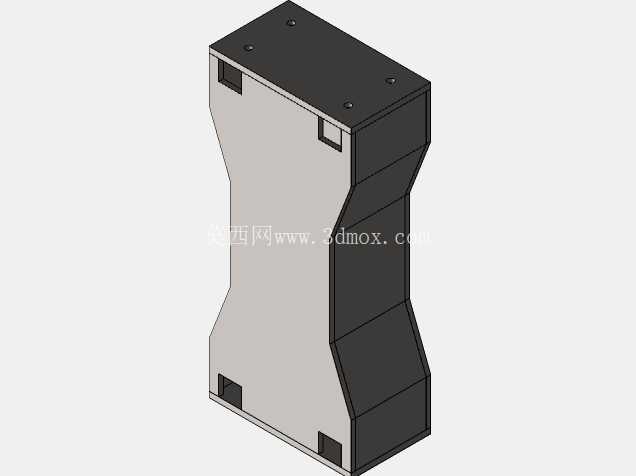

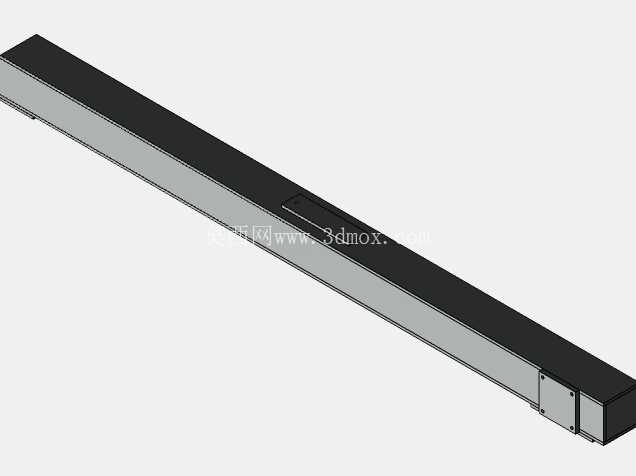

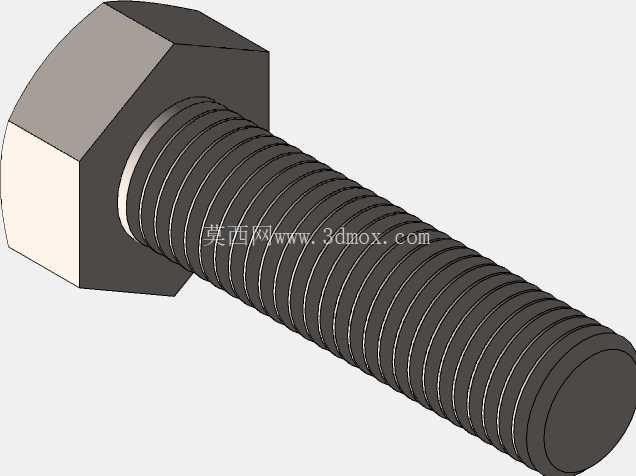

这套框架采用分体式立柱加横向连接梁的组合结构，沿走纸方向设置多组等距排布的立式支撑立柱，每根立柱底部设计有带安装孔的落地支座，支座与车间地面预埋钢板通过螺栓连接，安装时需要先通过水平仪校准各组立柱的顶面标高，确保同一排轴承安装位的高度差控制在0.2mm/m以内，避免烘缸安装后出现轴端偏载，加速轴承磨损。横向连接梁分为上下两层，上层梁用于安装烘缸操作侧的轴承座，下层梁预留了传动侧减速器、联轴器的安装基准面，梁与立柱之间采用螺栓连接加定位销的组合固定方式，既方便现场分段组装，也能保证长期运行下连接位不会因为振动出现位移。

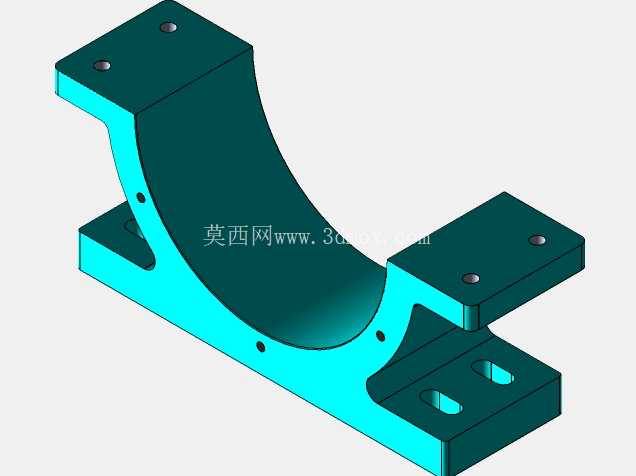

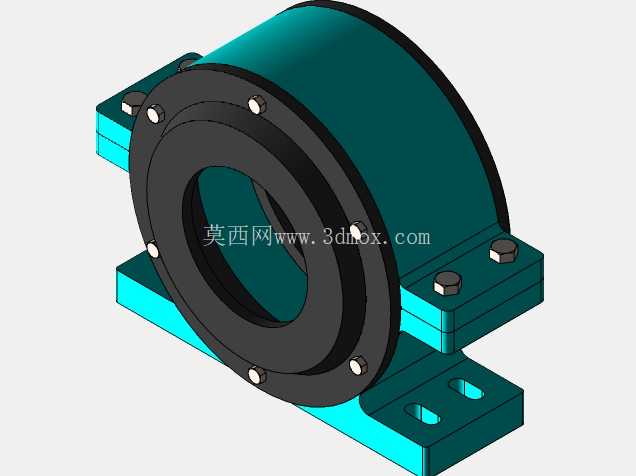

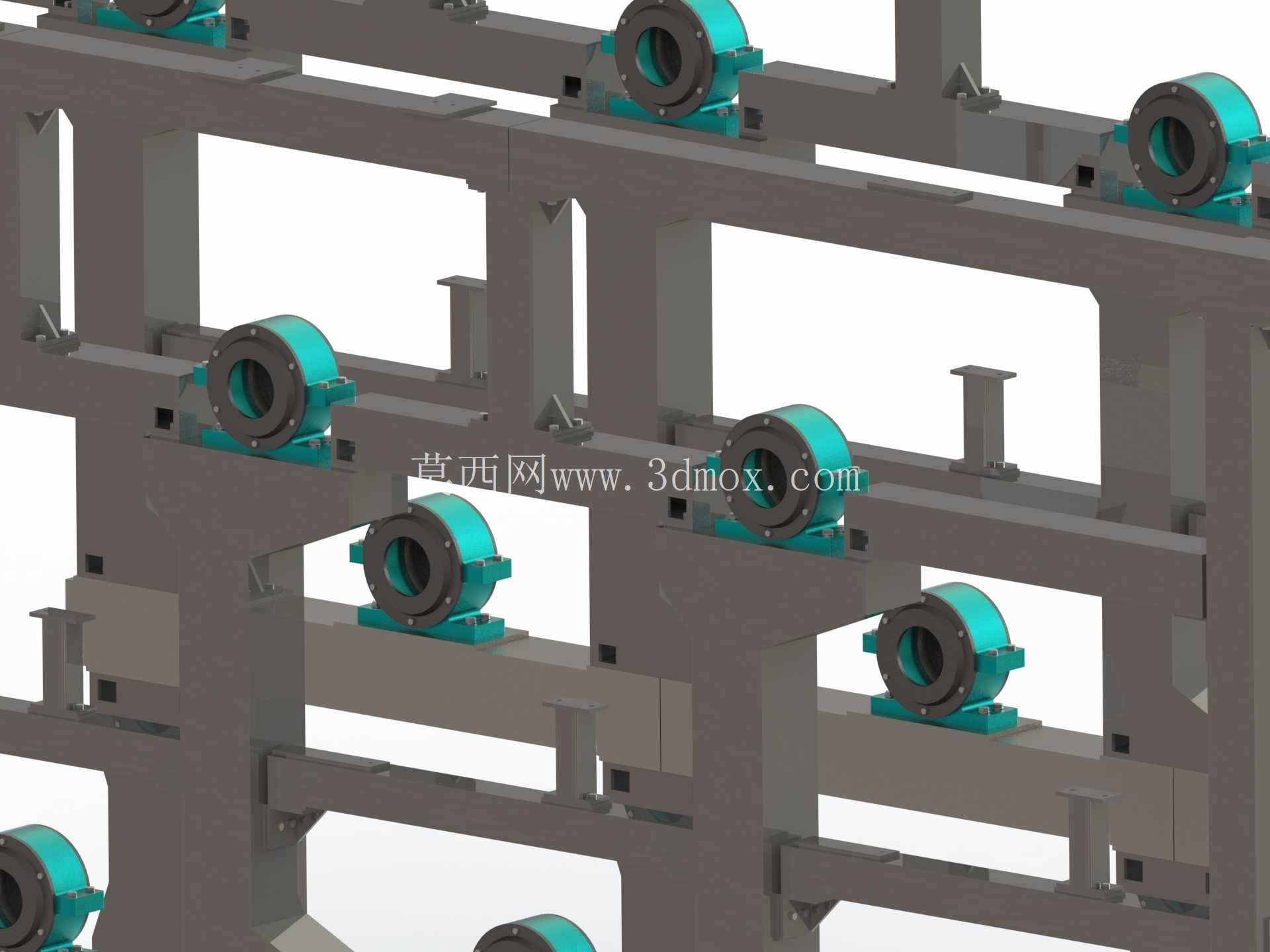

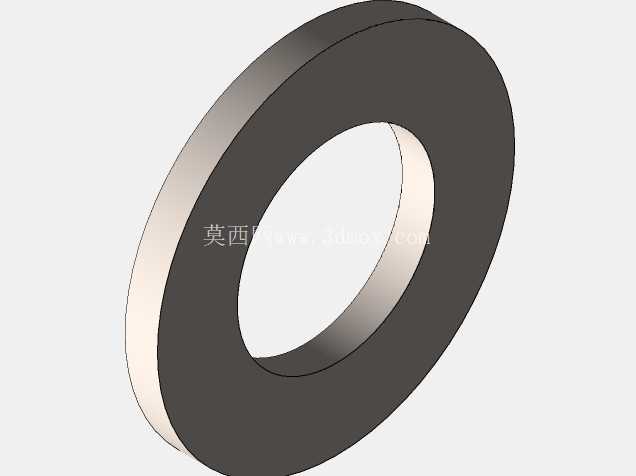

从功能特性来看，这套框架适配的是第4组烘干单元，对应纸幅进入烘干段后的中温烘干区段，这个区段的纸幅含水率已经从压榨段出口的40%左右降到25%上下，烘缸的通汽压力相比前几组烘缸略有提升，因此框架在轴承安装位的侧面额外设计了加强筋板，用来抵消烘缸转动时蒸汽通入带来的微小热胀位移，同时也能承受刮刀装置贴紧烘缸表面时产生的反向作用力。每一组轴承安装位都预留了调整垫片的安装间隙，现场安装烘缸时，可以通过增减不锈钢垫片的厚度，微调烘缸的水平度与平行度，保证相邻烘缸之间的纸幅张力均匀，避免出现纸幅跑偏、局部过烘或者烘干不足的问题。

设计思路上，这套框架没有采用整体焊接的结构形式，而是选择了分段装配式设计，主要是考虑到造纸车间的设备进场通道通常比较狭窄，整体焊接的大型框架无法通过车间大门，分段式的构件可以在车间内完成组装，同时后期如果某一段立柱或者梁出现腐蚀、变形，不需要整体更换机架，只需要更换对应的损坏构件即可，大幅降低后期维护的成本与停机时间。框架的所有外露焊接位都做了倒角打磨处理，避免应力集中，同时表面预留了防腐涂层的施工余量，因为造纸车间长期处于高温高湿的环境，空气中含有少量的造纸化学品挥发物，普通钢材很容易出现锈蚀，框架安装完成后需要涂刷两层环氧富锌底漆加一层面漆，提升结构的耐腐蚀能力，延长使用寿命。

从安装边界尺寸来看，这套框架的总长度适配4组直径1800mm烘缸的排布间距，相邻两个烘缸的中心距按照常规造纸机的设计规范设置为2200mm，既保证纸幅在烘缸表面的包角满足烘干热交换的要求，也不会因为间距过大导致纸幅在两个烘缸之间的自由段过长，出现断纸的风险。框架的总高度从地面到上层轴承安装面的尺寸为2100mm，预留了烘缸下方接水盘、导纸辊、损纸输送装置的安装空间，操作侧的立柱之间预留了1200mm宽的操作通道，方便巡检人员检查烘缸运行状态、更换刮刀、清理缠纸。传动侧的框架外侧额外设计了传动护罩的安装螺孔，后期加装安全护罩后，可以将转动的联轴器、传动带全部封闭，避免生产过程中出现安全事故。

在实际建模过程中，所有安装孔的位置都按照相关机械设计标准做了公差标注，轴承座安装孔的中心距公差控制在±0.1mm，立柱底面的平面度公差控制在0.15mm/m，连接梁与立柱的结合面粗糙度要求达到Ra6.3，保证连接时的贴合度。框架的材质选用Q235B结构钢，所有承重梁的截面尺寸都经过载荷校核，按照1.5倍的额定载荷做了刚性验证，确保烘缸满负荷运行时，框架的最大变形量不超过0.5mm，不会因为框架变形影响烘缸的转动精度，也不会因为长期受载出现结构疲劳损坏。这套框架结构不仅可以用于新建造纸生产线的烘干段组装，也可以作为老线设备升级改造时的替换构件，只要对应烘缸直径与排布间距匹配，就可以直接适配安装，大幅缩短改造的设计与施工周期。
