法兰连接三通式旋塞阀结构设计

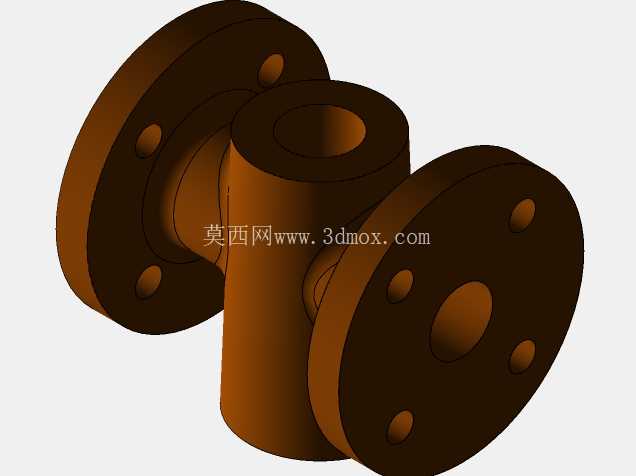

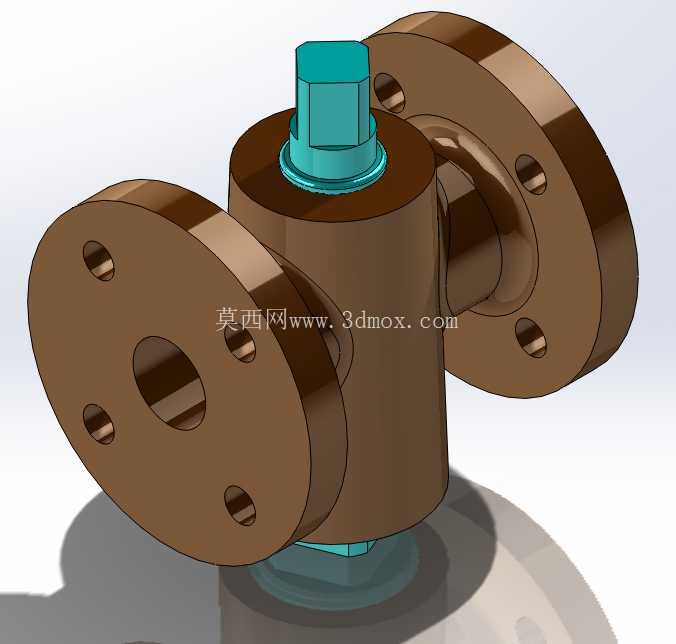

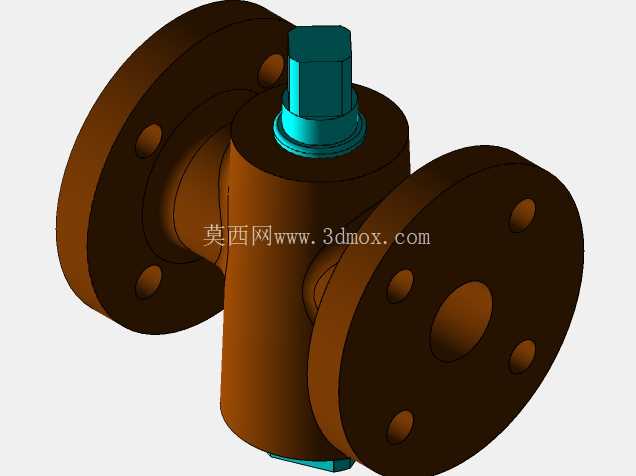

　　这款三通式法兰连接旋塞阀，主要面向中低压工况下的流体管路换向、截流需求，常见应用在化工介质输送支路、小型水处理管路分流、暖通系统支路切换这类场景，相比同通径的球阀，它的启闭行程更短，只需要转动塞体90度就能完成工位切换，在需要频繁操作的支路节点上，能有效降低操作力矩，减少执行件的磨损。从结构设计逻辑来看，整个阀体采用一体式铸造流道，三个连接端全部采用凸面法兰结构，法兰盘上均匀布置螺栓过孔，安装时可以直接和同压力等级的管路法兰配对，不需要额外加工转接接头，法兰密封面的凸起高度和粗糙度都按照常规中低压管路密封要求设计，配合非金属垫片就能实现可靠的端面密封，避免介质从连接位置渗漏。

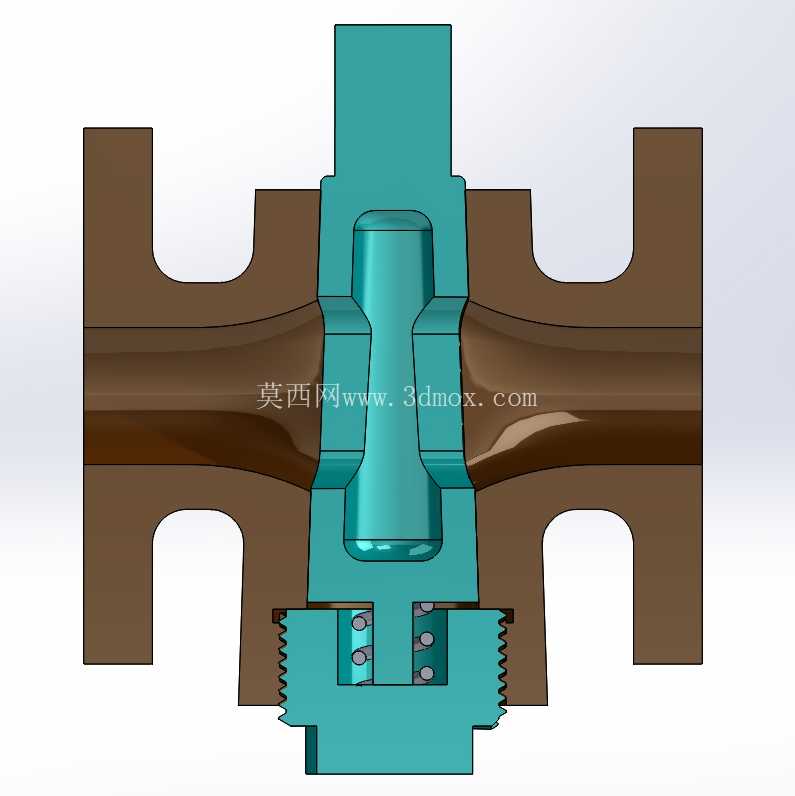

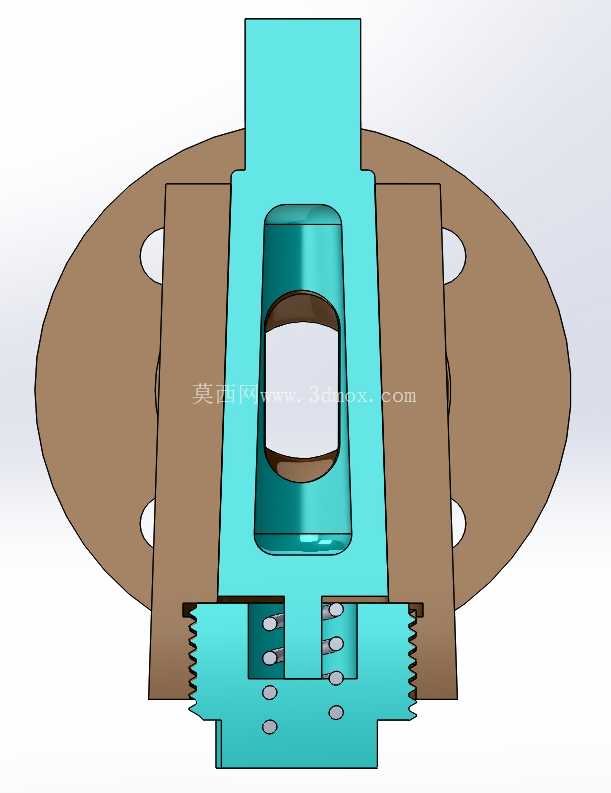

　　塞体采用带锥度的配合面，和阀体内部的锥孔贴合，上下两端设置聚四氟乙烯密封衬套，既可以降低塞体转动时的摩擦阻力，也能填补配合面的微观间隙，防止介质从塞体和阀体的配合间隙处泄漏，顶部的方头操作端尺寸按照常规阀门扳手的配合尺寸设计，不管是手动扳手操作还是后续加装气动、电动执行机构，都不需要额外加工转接轴，直接适配标准执行件的连接接口。从安装边界来看，三个法兰端面的中心距、法兰盘外径、螺栓孔中心圆直径都遵循同通径法兰的标准尺寸，安装时不需要调整原有管路的法兰位置，直接对接即可，阀体整体的轴向和径向尺寸都做了紧凑化处理，在空间受限的设备夹层、管路密集的管廊区域安装时，不会和周边的管路、支架产生干涉，塞体的转动行程内没有突出阀体的结构，操作时不会被周边构件阻挡。

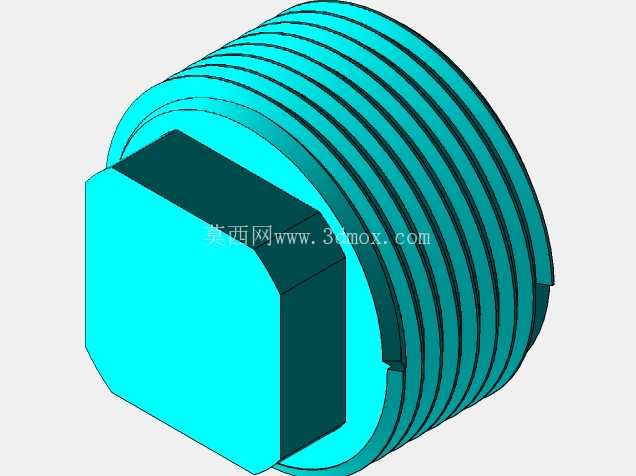

　　流道设计上采用全通径结构，介质流过时的流阻和同通径直管段接近，不会产生明显的压力损失，对于含有少量细小固体颗粒的介质，也不容易在阀腔内积存，减少卡塞的概率。塞体的中位位置可以实现三个通路的同时截断，切换到两侧工位时可以实现不同支路的连通，能够替代两个两通阀完成管路换向功能，减少管路的接头数量，降低整体的泄漏点。在密封结构的设计上，底部设置了可调节的压盖结构，长期使用出现密封磨损后，可以通过调整底部压盖的压紧量，让塞体和阀座的配合面重新贴合，不需要整体更换阀门，降低后期维护成本。

　　阀体外部的加强筋布置在流道交汇的受力集中位置，既可以提升阀体的承压能力，也不会过多增加阀体的整体重量，法兰盘和阀体主体的过渡位置采用圆角过渡，避免铸造时出现应力集中，降低铸件开裂的风险。操作端的方头位置设置了明显的工位指示平面，和塞体的流道方向平行，操作人员站在阀门旁边就能直观判断当前的通路状态，不需要额外加装开度指示牌，减少现场操作的误判概率。对于需要远程控制的场景，顶部的操作轴可以直接连接标准的角行程执行器，执行器的安装法兰尺寸和常规球阀、蝶阀的执行器安装尺寸通用，选型时不需要单独定制连接支架，能缩短项目的配件采购周期。
