制冷系统管路流量调节直角制冷阀结构

　　在商用中央空调、小型冷库、工业低温冷却机组这类制冷系统的管路布设中，制冷阀是直接决定冷媒循环稳定性的核心控制部件，不同于普通水路阀门，其结构设计需要同时兼顾冷媒密封特性、节流调节精度、不同管路走向的安装适配性，还要耐受制冷工况下的高低温交变压力，避免出现冷媒泄漏、调节卡滞、流阻过大等常见工程问题。这款直角式制冷阀的结构设计，针对制冷系统吸入管、排出管、液体管路的不同安装场景做了适配优化，阀体采用直角转向的流道布局，相比直通式阀门更适合管路需要90度转向的布设场景，能减少管路中额外弯头的使用，降低整个冷媒回路的流阻损失，同时也能压缩管路安装所需的空间占比，在紧凑式制冷机组的内部管路布局中优势尤为明显。

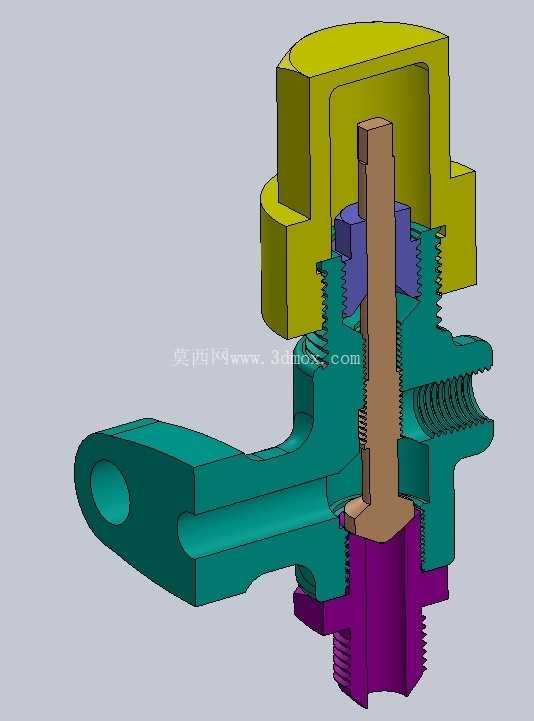

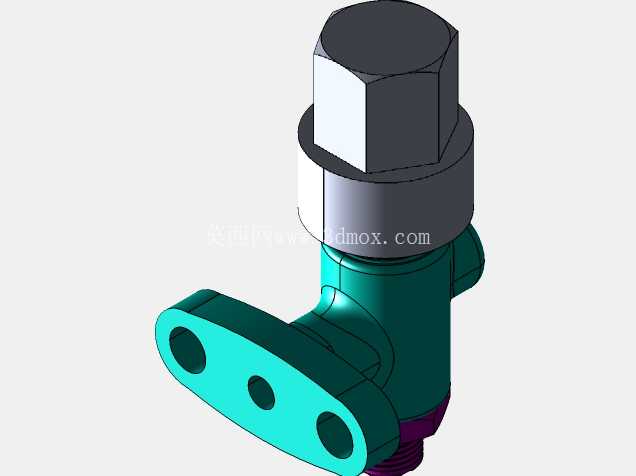

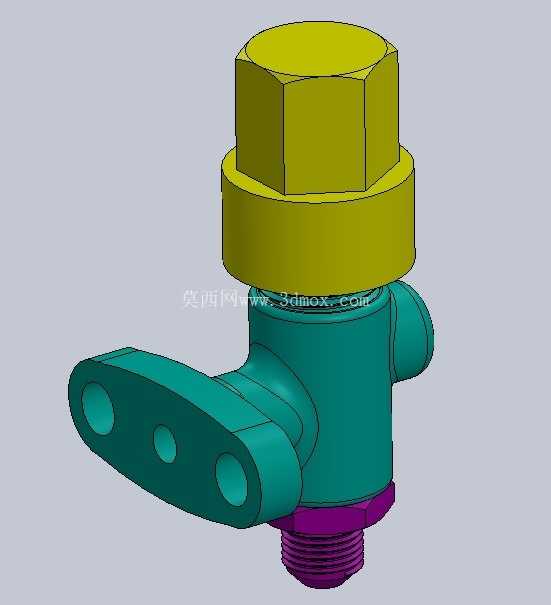

　　从结构细节来看，阀体顶部采用外六角调节端结构，匹配常规扳手的操作尺寸，现场安装调试时不需要专用工具即可完成开度调节，调节端下方设置多层密封台阶结构，配合密封件可实现阀杆部位的可靠密封，避免冷媒从调节机构处泄漏，这一结构在制冷系统中尤为关键，因为冷媒泄漏不仅会造成系统制冷效率下降，部分冷媒还会对大气臭氧层造成破坏，密封可靠性是制冷阀设计的核心考核指标之一。阀体侧方延伸出带三个安装孔的固定支耳，三个安装孔呈三角形排布，相比双孔固定结构拥有更好的抗振动性能，制冷机组运行时压缩机、风机等部件会产生持续振动，三角形排布的固定点可将阀体牢靠固定在机组支架或壁板上，避免长期振动导致阀件连接松动、管路焊缝开裂等问题，支耳上的安装孔做了沉孔设计，安装时螺栓头部可完全沉入孔内，不会突出支耳表面干涉周边其他管路或部件的布设。

　　阀体底部采用外螺纹连接结构，螺纹规格匹配制冷管路常用的连接标准，可直接与对应规格的管路接头旋合连接，螺纹根部设置紫色密封垫圈安装台阶，安装时配合紫铜垫圈或聚四氟乙烯密封带即可实现管路连接处的高压密封，耐受制冷系统高压侧的工作压力不会出现渗漏。阀体流道内部做了圆弧过渡处理，没有直角突变的流道结构，冷媒流经阀体时不会产生明显的涡流区，可有效降低冷媒流动的噪音，同时减少流道内的压力损失，避免因为阀件流阻过大导致整个制冷系统的能效比下降。在实际选型应用中，这款制冷阀可根据系统冷媒流量需求匹配不同的通径规格，安装时需要注意介质流向与阀体标识保持一致，固定支耳的安装面需要与固定支架完全贴合，避免螺栓紧固时阀体产生额外的安装应力，长期应力作用下可能导致阀体变形，出现阀杆卡滞、密封失效等问题。调节端的锁紧结构在完成开度调试后需要锁紧，避免机组运行过程中振动导致阀瓣位置偏移，造成冷媒流量偏离设计值，影响系统的制冷效果。从建模设计的角度来看，这款阀件的建模过程需要重点关注几个配合尺寸的公差匹配：阀杆与阀体调节孔的配合间隙需要控制在合理范围，间隙过大会导致密封性能下降，间隙过小则会出现高低温工况下阀杆卡滞的问题；底部连接螺纹的同轴度、支耳安装孔与阀体流道的位置度都需要严格控制，否则现场安装时会出现连接错位、无法装配的问题；密封槽的尺寸精度直接决定密封件的压缩率，压缩率过大容易导致密封件永久变形失效，压缩率过小则无法实现可靠密封，这些细节尺寸都是制冷阀三维建模过程中需要反复校核的核心参数。

　　不同于普通工业阀门，制冷阀的工作温度范围跨度较大，从低温侧的零下数十度到高压侧的上百度高温，建模时还需要考虑不同材质部件的热胀冷缩量，预留合理的配合间隙，保证在全工况温度范围内阀件都能灵活调节、可靠密封。在制冷系统的管路布局设计中，这类直角制冷阀通常布置在靠近蒸发器、冷凝器等核心换热部件的管路上，方便调试人员在机组维护时快速调整对应回路的冷媒流量，支耳固定结构也让阀件的安装位置更加灵活，不需要完全依赖管路本身的强度支撑阀件重量，减少管路连接处的受力负载，提升整个管路系统的长期运行可靠性。
