角式内螺纹连接截止阀结构设计

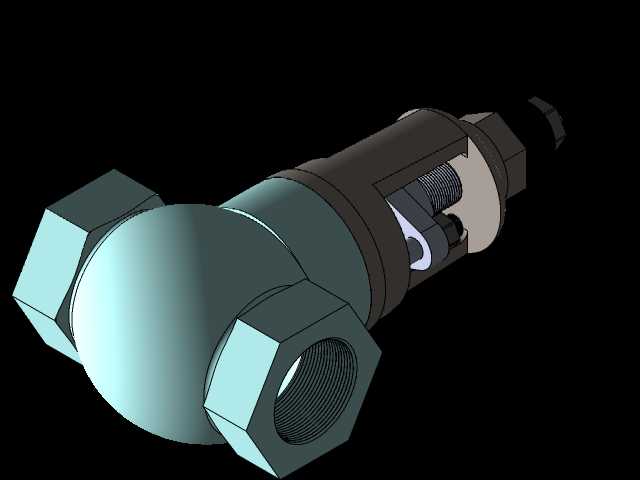

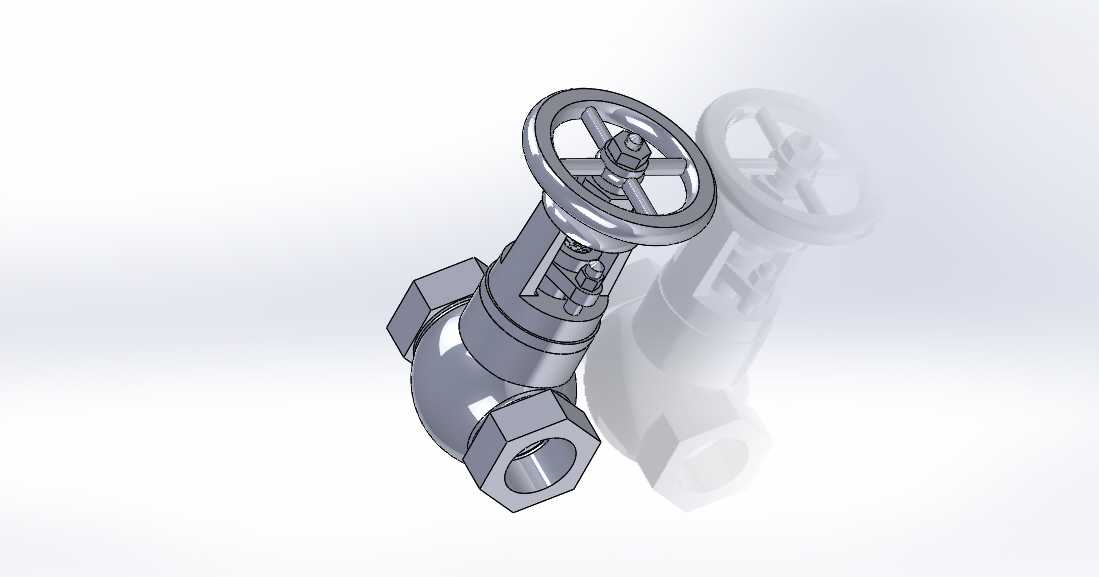

　　这款角式结构的截止阀，主要应用在中小口径的工业流体输送管路中，常见于化工助剂输送支线、建筑给排水立管转角、小型热力站二次网支路、设备冷却水进出口等需要90度转向同时做通断调节的管路节点，相比直通式截止阀，它能直接适配管路转角位置，省去一个90度弯头的安装空间，减少管路接头的泄漏点。从实际功能来看，它依靠阀杆带动阀瓣沿阀座密封面做轴向升降，实现管路的通断与流量调节，密封面采用锥面配合结构，关闭时依靠阀杆的轴向压力让阀瓣与阀座紧密贴合，截断介质流通，调节状态下可以通过阀瓣的提升高度控制过流截面积，相比闸阀它的调节精度更高，密封性能更稳定，但流阻相对更大，因此更适合对调节精度有要求、不需要频繁全开全关的管路场景。

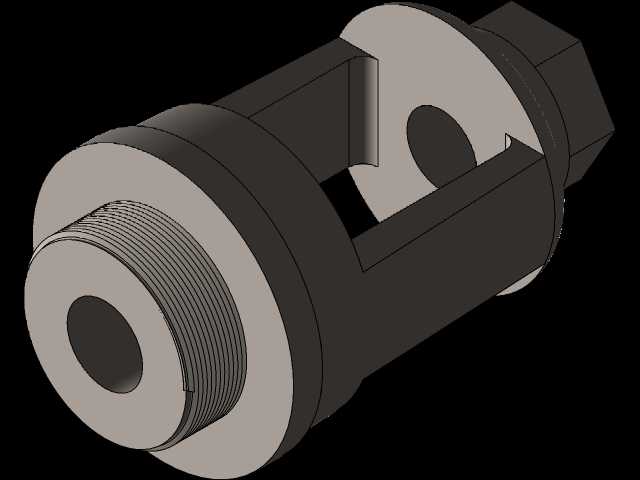

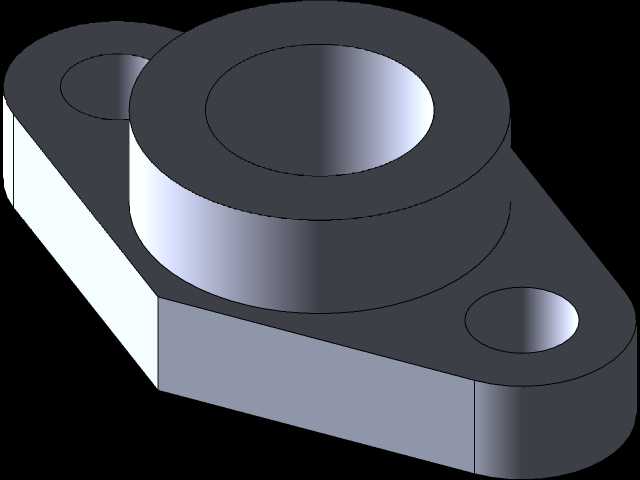

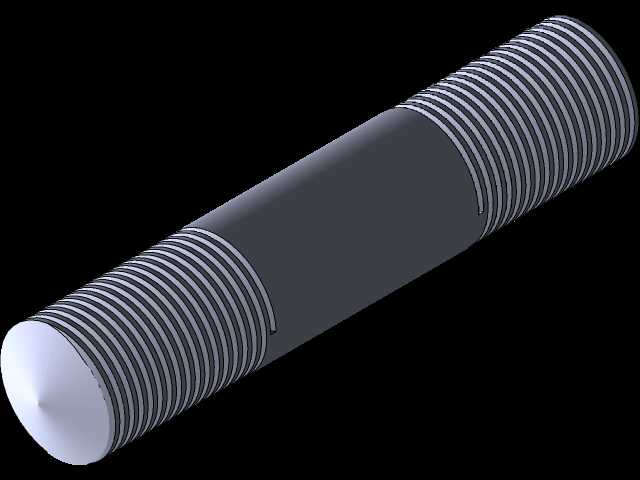

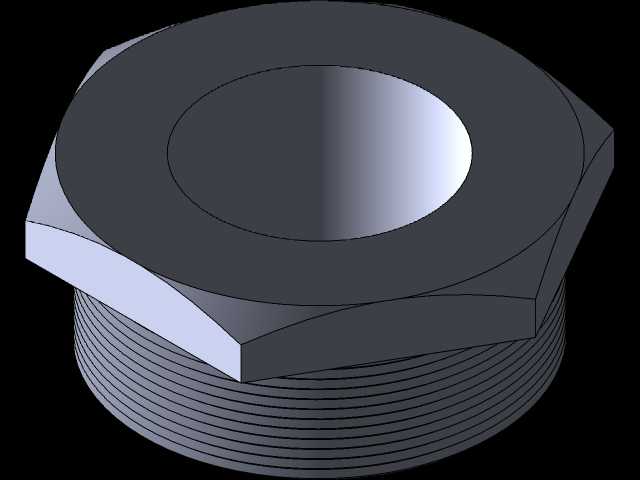

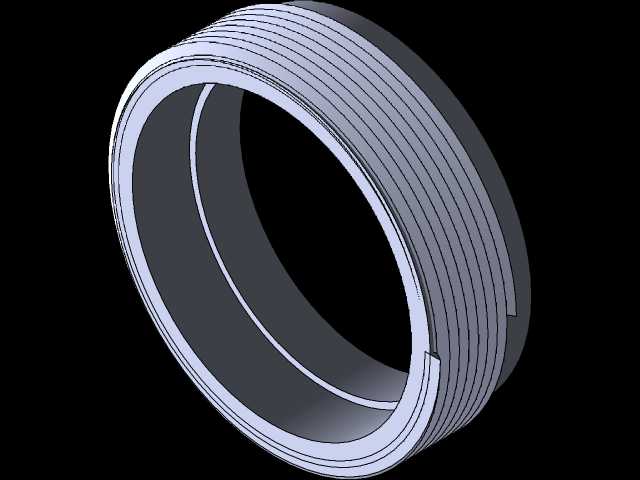

　　设计过程中首先考虑的是安装边界的适配性，两端采用内螺纹连接结构，适配常规低压流体输送用焊接钢管的外螺纹规格，阀体采用角式一体式铸造结构，流道从进口到出口呈90度平滑过渡，减少介质转向时的湍流冲击，降低流阻损失与阀体冲蚀风险。阀杆采用梯形螺纹传动，手轮转动时带动阀杆做轴向升降，梯形螺纹的自锁性能可以保证阀瓣停在任意调节位置时不会因为介质压力出现自行移位，阀杆与阀盖之间采用填料密封结构，预留了填料压盖的调节余量，长期使用出现填料磨损泄漏时，可以在不拆解阀体的情况下拧紧压盖螺栓补偿密封压力，降低现场维护难度。

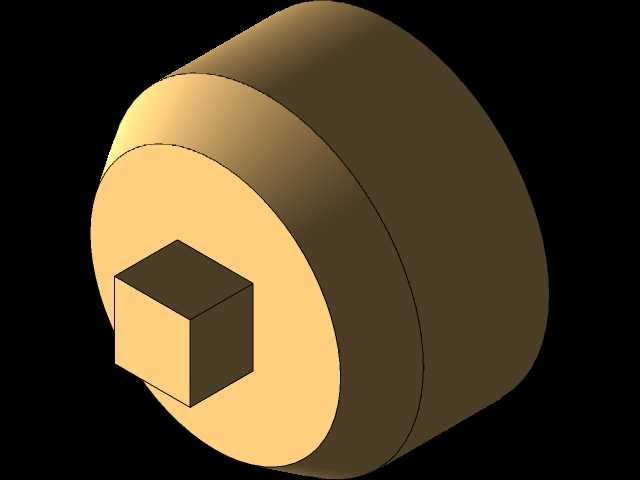

　　外形尺寸上，手轮的直径设计兼顾操作力矩与安装空间，手轮边缘做了滚花处理，戴劳保手套操作时不会打滑，阀体的六角结构位置刚好对应两端螺纹的拧紧受力点，现场安装时可以用普通活动扳手卡住六角部位拧紧螺纹，不需要额外的专用工装。阀瓣与阀杆的连接采用活动铰接结构，关闭时阀瓣可以自动微调角度贴合阀座密封面，避免因为阀杆加工同轴度误差导致密封面偏磨，延长密封副的使用寿命。流道设计时特意在阀座下方做了导流斜面，介质从下侧进口进入后顺着斜面导向阀座过流面，减少介质直接冲刷密封面的概率，尤其是输送含少量固体杂质的流体时，导流结构能让杂质顺着流道进入出口端，避免杂质卡在密封面之间导致关闭不严。

　　安装时需要注意介质流向必须从阀瓣下方进入、上方流出，也就是低进高出，这样在阀门关闭时，填料函位置不承受介质压力，既可以延长填料的使用寿命，也能在阀门关闭状态下更换填料，同时开启阀门时介质压力会辅助顶起阀瓣，降低操作力矩。这款截止阀的结构完全按照常规低压管路的工况参数设计，公称压力适配1.6MPa及以下的水、蒸汽、油品等无强腐蚀性介质，工作温度上限根据密封件材质适配常规200摄氏度以内的工况，整体结构没有复杂的异形零件，所有零部件都可以采用常规机械加工工艺制作，铸件的拔模斜度、加工余量都按照通用机械加工规范设置，建模时所有配合面的公差都按照机械设计手册的推荐值设置，螺纹配合采用H7/g6的间隙配合，密封面的粗糙度要求达到Ra1.6，保证密封性能，阀杆的表面做了调质处理，提高耐磨性与抗扭强度，避免频繁开关过程中阀杆出现弯曲或者螺纹磨损。在实际选型应用中，这款阀不能用作节流长期处于小开度状态，否则高速介质会冲蚀阀瓣与阀座密封面，导致密封失效，日常维护时只需要定期检查填料压盖的松紧度，定期在阀杆螺纹位置涂抹润滑脂，保证操作顺畅即可。
