11000升卧式储油罐体结构设计

　　本次设计的11000升卧式储油罐体，主要面向工业流体储装场景，可配套变压稳压设备、工业润滑系统、中小型燃油供给单元使用，承担工作介质的静态存储、液位缓冲、杂质初步沉降的核心作用，区别于立式储罐，卧式结构的重心更低，对安装基础的承重均匀性要求更友好，适合车间内部、设备旁就近布置，减少长距离管路输送带来的压降与泄漏风险。

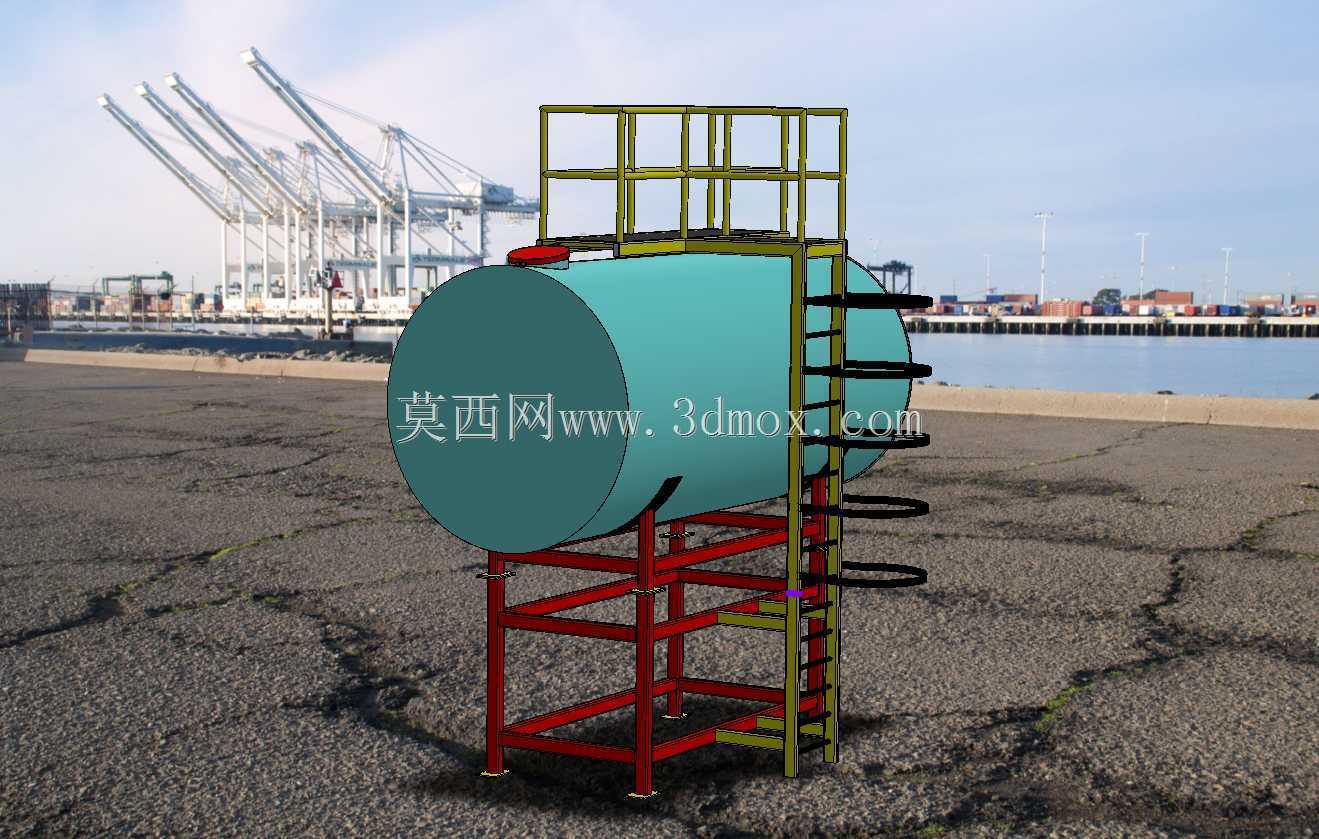

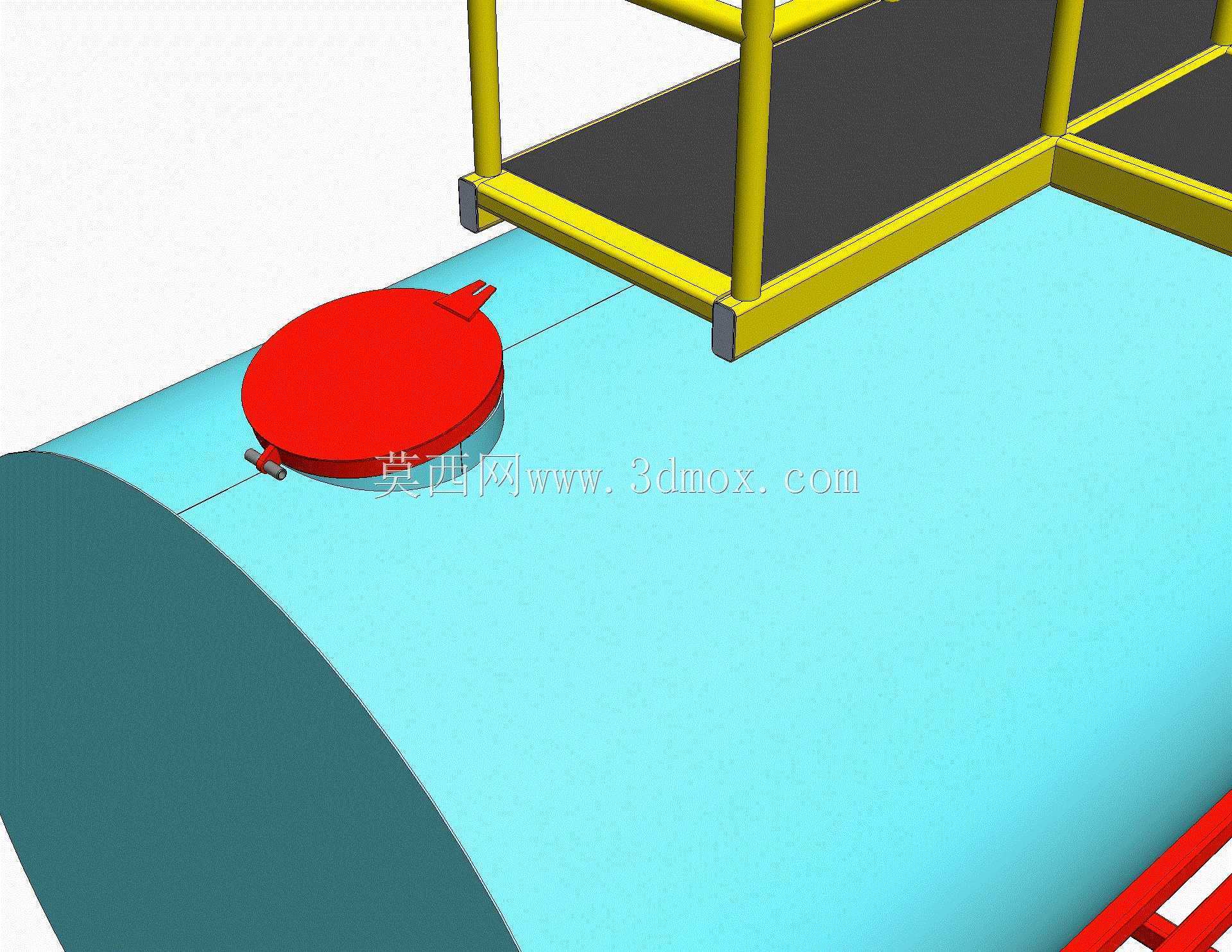

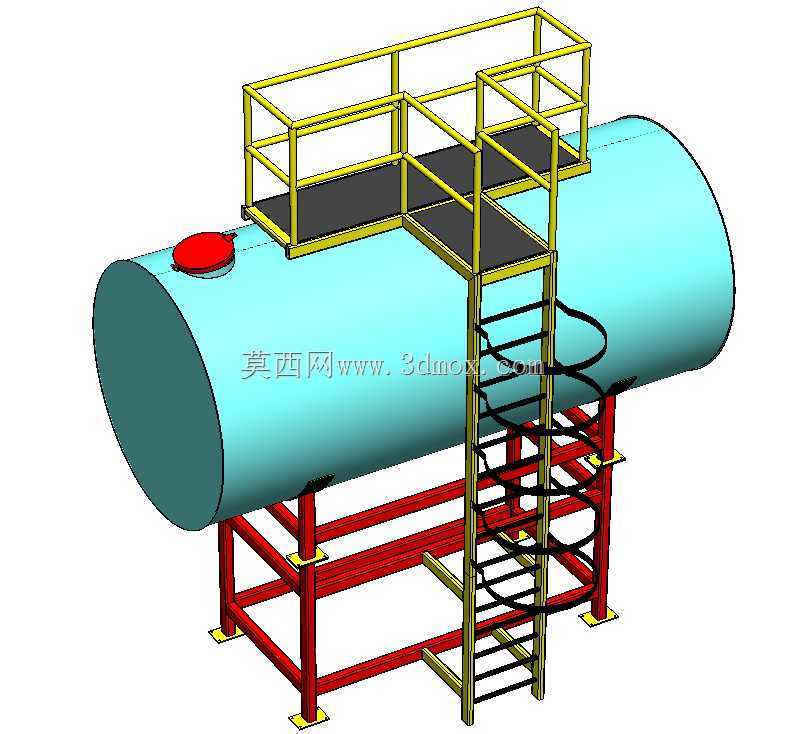

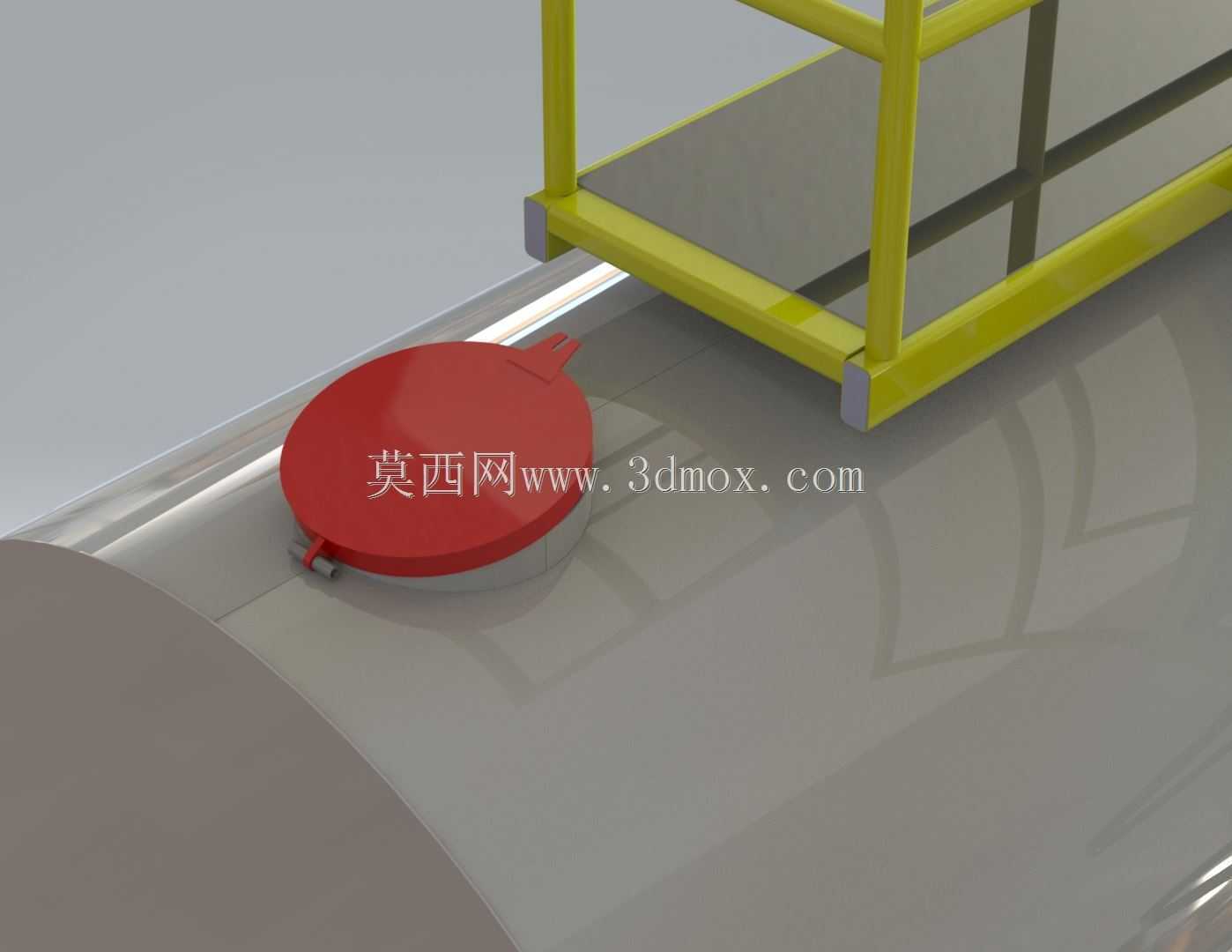

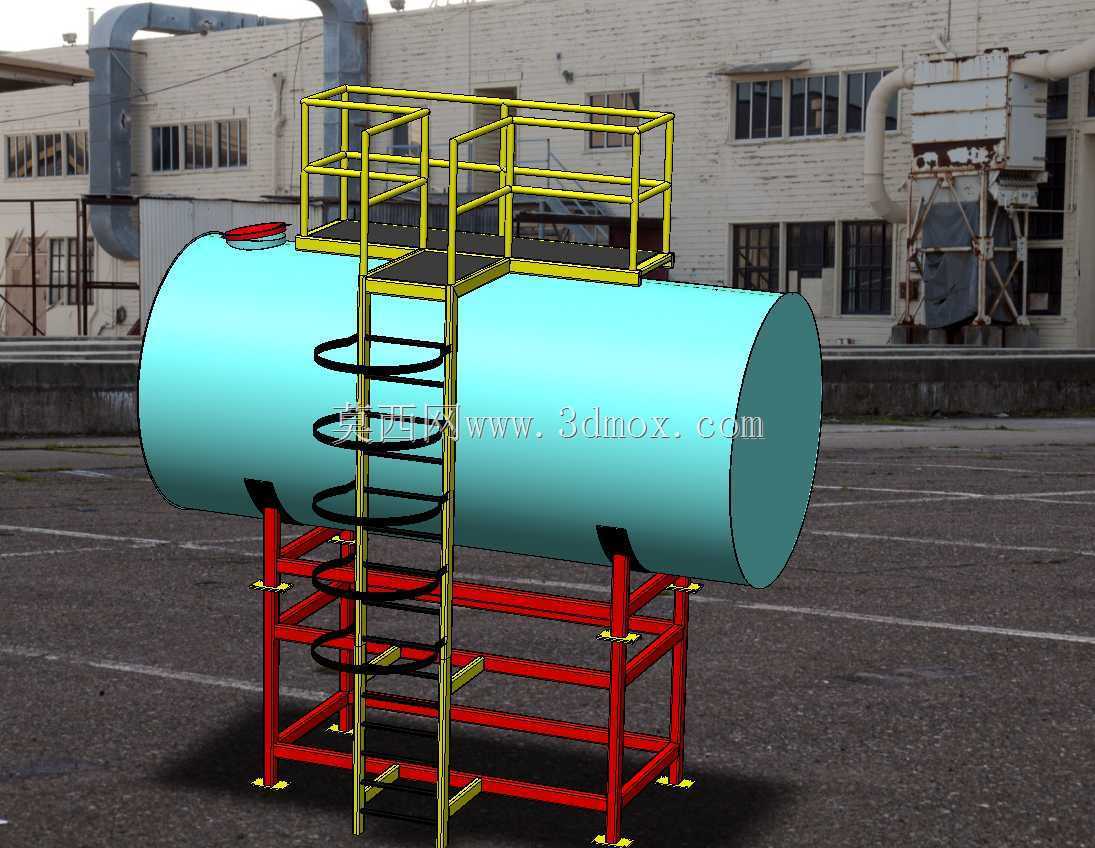

　　从结构设计逻辑来看，罐体主体采用等径圆筒卷制拼接，两端搭配标准椭圆封头，这种结构组合能在同等壁厚条件下承受更高的内部静压力，避免直角焊缝处的应力集中问题，圆筒段的长度与直径比例经过反复校核，既保证11000升的额定容积满足使用需求，也控制整体长度不会超出常规车间通道的运输边界，罐体顶部设置的带快开结构的人孔盖，采用红色警示涂装，边缘配套锁紧卡扣与密封胶条安装位，日常运维时可以快速开启完成内部清污、液位计校准、附件检修作业，闭合后能保证罐体的密封性能，减少介质挥发与外界杂质侵入。

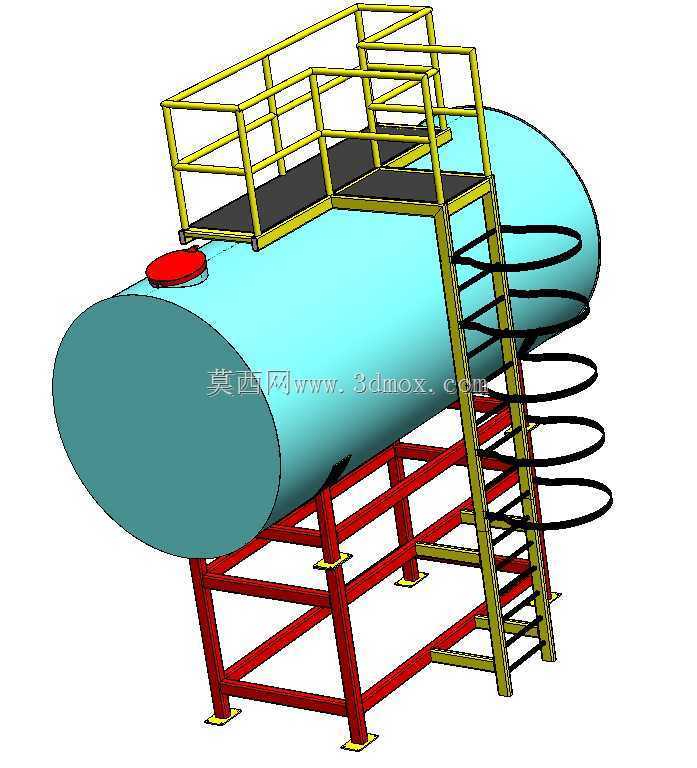

　　罐体顶部周边配套的黄色防护栏结构，是考虑到运维人员登顶作业的安全需求设计，护栏采用方管弯折焊接成型，底部通过支座与罐体外壁可靠连接，护栏高度符合工业操作平台的安全防护规范，护栏围合的区域预留了防滑操作平台的安装位，平台表面采用花纹钢板材质，避免运维作业时人员滑倒，罐体与防护栏的连接位置特意避开了罐体的主焊缝区域，减少焊接应力对罐体主体结构强度的影响。

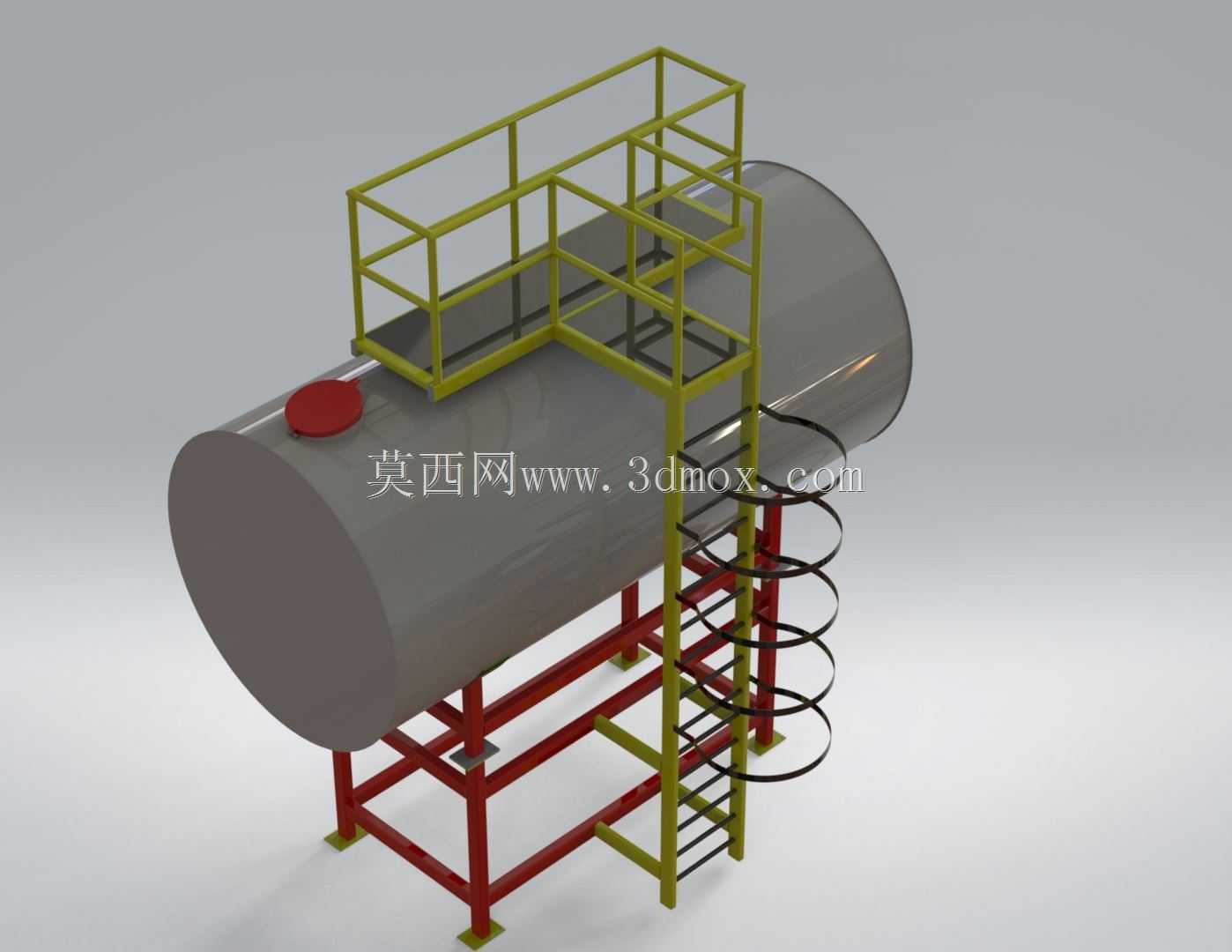

　　安装边界方面，罐体底部配套的弧形鞍式支座，弧度与罐体外径完全匹配，支座与罐体接触位置预留了缓冲垫片的安装槽，可根据存储介质的特性选择橡胶或者聚四氟乙烯垫片，避免刚性接触造成的罐体壁面磨损，两个鞍座的间距经过载荷分布计算，保证满液状态下罐体的挠度变形控制在允许范围内，不会因为长期载荷造成筒体变形、焊缝开裂。

　　在细节设计上，人孔盖的位置特意偏离罐体顶部中心轴线，既避开了顶部防护栏的立柱安装位，也预留了液位传感器、呼吸阀、注油管路的接口安装空间，罐体侧壁下部预留了出油口、排污口的连接法兰位置，排污口设置在罐体最低处，方便定期排出沉积在罐体底部的水杂与沉淀物，出油口的高度高于排污口一定距离，避免输出的介质裹挟底部杂质进入下游管路。

　　建模过程中对所有焊缝位置都做了工艺性预留，筒体的纵焊缝、环焊缝都预留了足够的焊接操作空间，相邻焊缝的间距符合压力容器焊接的规范要求，避免焊缝过近造成的应力叠加，所有外购标准件比如锁紧卡扣、连接螺栓都采用标准件库调用，保证后续生产加工时的配件通用性，减少定制配件的采购成本与运维替换难度。

　　从实际使用场景出发，这类储油罐体不仅可以配套交流稳压设备的冷却油存储系统，也可以经过 minor 调整后用于工业润滑油、液压油、低腐蚀性化工介质的存储，结构的通用性较强，建模时所有尺寸都做了参数化关联，如果需要调整容积，只需要修改筒体长度、直径参数就能快速完成变体设计，大幅提升同系列产品的设计效率。
