法兰连接旋启式止回阀结构设计

在民用给排水、工业流体输送、化工介质传输、暖通循环水等各类管路系统中，介质倒流是极易引发设备损坏、计量失准、介质污染甚至安全事故的典型风险点，这款法兰连接的止回阀，正是针对这类工况需求设计的管路控制元件，核心作用是依托介质自身压力实现通路的自动通断，仅允许介质沿预设方向流动，完全阻断反向回流的路径。

从实际应用场景来看，这类止回阀常被安装在水泵出口端、换热器进出口、疏水阀组旁通、计量仪表前端等关键节点，比如在建筑供水系统中，安装在高层供水泵出口可以避免停泵时高位水柱倒流造成的水锤冲击，保护水泵叶轮不受反向水压冲击；在化工流体输送管路中，可避免不同工段的介质因压力差出现串流，防止不同性质介质混合引发的反应风险；在暖通空调循环水系统中，能保证循环水沿设计回路流动，避免出现局部短路导致的换热效率下降问题。

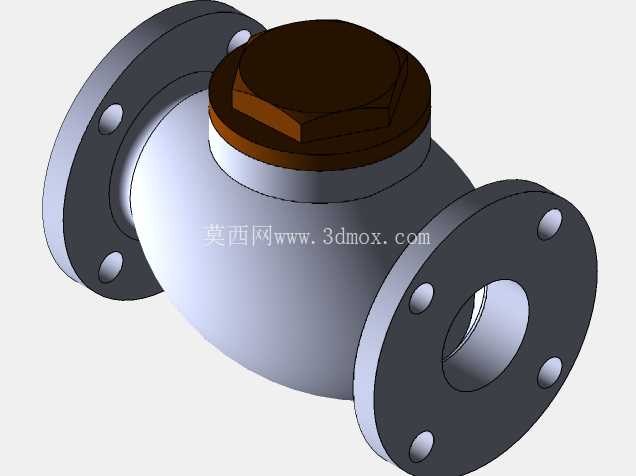

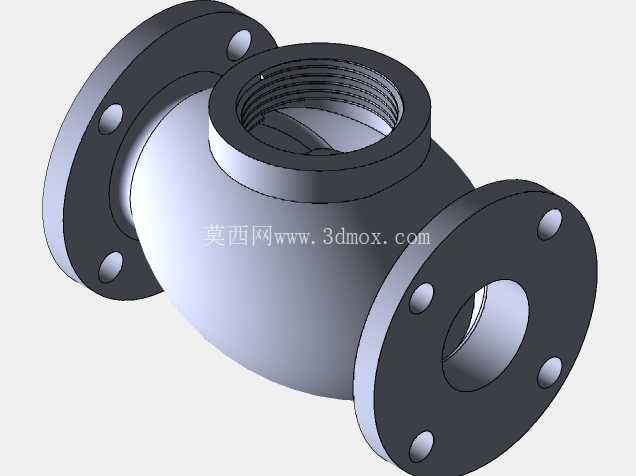

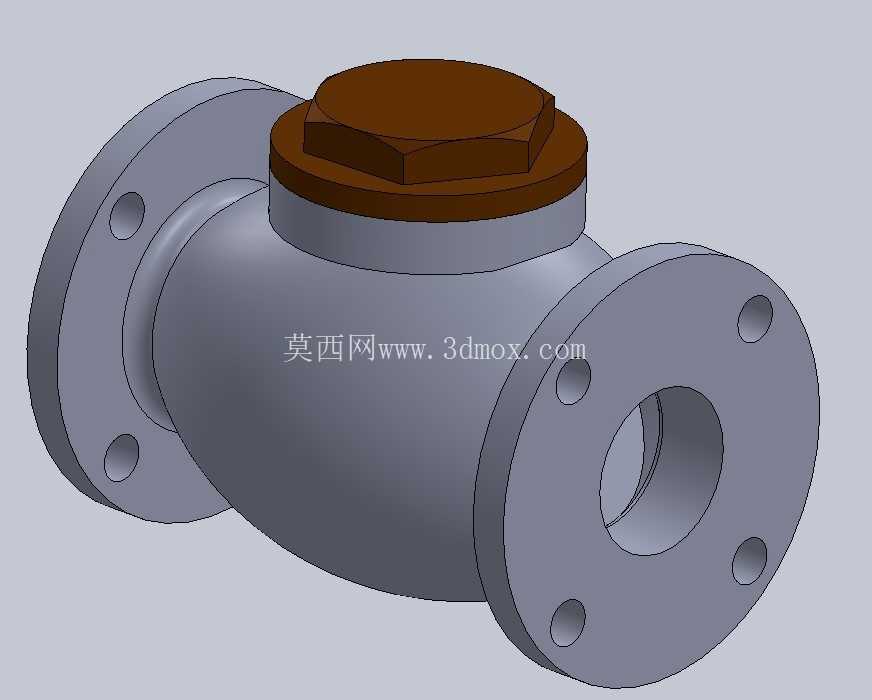

这款止回阀采用卧式直通式结构，两端为标准法兰连接界面，法兰盘上均匀分布螺栓安装孔，安装时可直接与同公称通径、同压力等级的管路法兰对接，通过螺栓紧固配合密封垫片实现管路密封，安装过程无需额外焊接转接件，适配现有标准管路的安装接口，后期维护拆卸也较为便捷。阀体整体采用流线型的流道设计，介质从一端法兰进入后，沿平滑的内腔流道流动，相比直角式止回阀，流阻损失更小，能降低管路输送过程中的压力损耗，减少泵组的运行能耗。

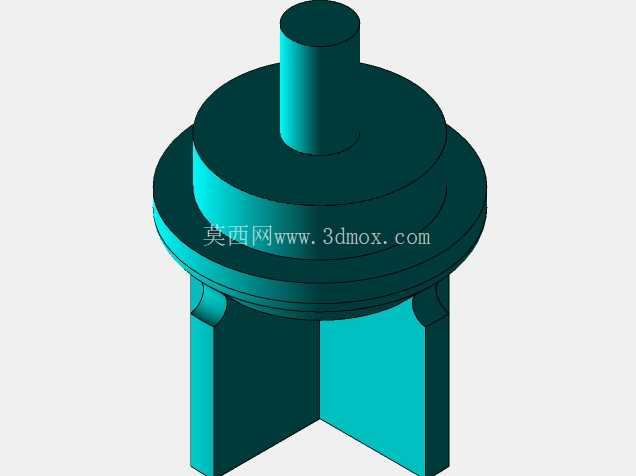

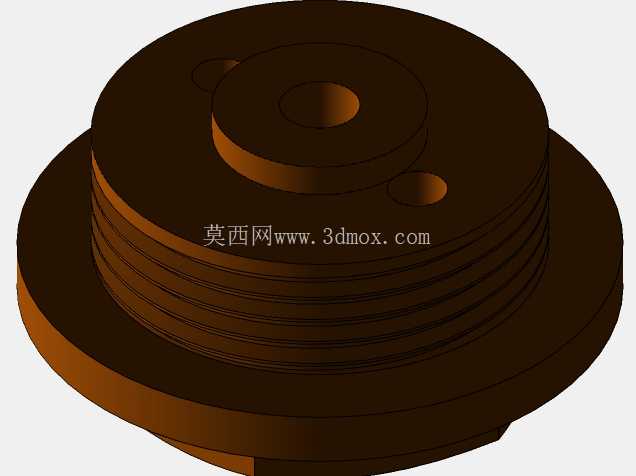

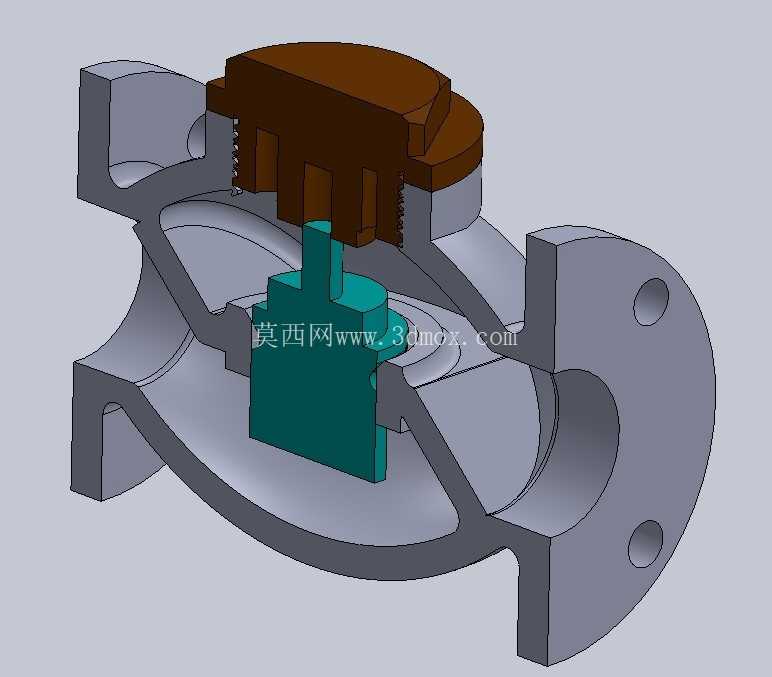

结构设计上，阀盖采用顶部螺栓压紧的密封结构，阀盖与阀体接触位置设置密封槽，安装时配合密封垫实现阀腔的静密封，顶部的压紧结构采用六角外形，可使用标准扳手进行拆装，方便后期对阀内的密封瓣、转轴等易损件进行检修更换。内部的止回密封瓣采用旋启式结构，依托阀瓣自身重力与介质正向压力开启，当介质正向流动时，压力推动阀瓣绕转轴向上旋起，介质可顺利通过阀腔；当介质出现反向流动趋势时，反向压力与阀瓣自重共同作用，推动阀瓣回落至密封座面，快速切断通路，阻断介质倒流。这种旋启式结构相比升降式止回阀，对介质清洁度的适应性更强，少量杂质不易造成阀瓣卡滞，适用的介质范围更广，可兼容清水、油品、低浓度腐蚀性流体等多种介质。

从安装边界来看，这款止回阀为水平安装适配结构，安装时需保证阀盖处于竖直向上的方位，确保阀瓣转轴处于水平状态，避免因安装角度偏差导致阀瓣无法正常回落密封；安装前需确认管路内无焊渣、铁屑等硬质杂物，防止杂物卡滞阀瓣或划伤密封面造成密封失效；两端法兰对接时需保证同轴度偏差在允许范围内，避免强行对接造成阀体应力变形，影响阀瓣的正常动作。阀腔内部的密封面采用堆焊耐磨材质的设计，可耐受长期介质冲刷与阀瓣反复启闭的撞击，提升产品的整体使用寿命，减少日常维护的频次。

在建模设计过程中，需要重点把控几个关键尺寸的公差配合：首先是法兰盘的螺栓孔中心圆直径、螺栓孔孔径、法兰密封面的平面度，必须匹配对应公称压力的法兰标准，否则会出现安装时螺栓无法穿入、密封面泄漏的问题；其次是阀瓣转轴的安装孔同轴度，若两端轴孔同轴度偏差过大，会导致阀瓣转动卡涩，无法正常启闭；另外是阀瓣密封面与阀体密封座的贴合度，建模时需要预留密封件的压缩量，保证关闭状态下密封面完全贴合，无泄漏间隙。流道设计时需做平滑过渡处理，避免出现直角凸起或凹陷，减少介质流动时的湍流与局部阻力，同时也能减少介质中杂质在阀腔内的沉积，降低卡滞风险。
